卡套式三通液压管接头结构设计

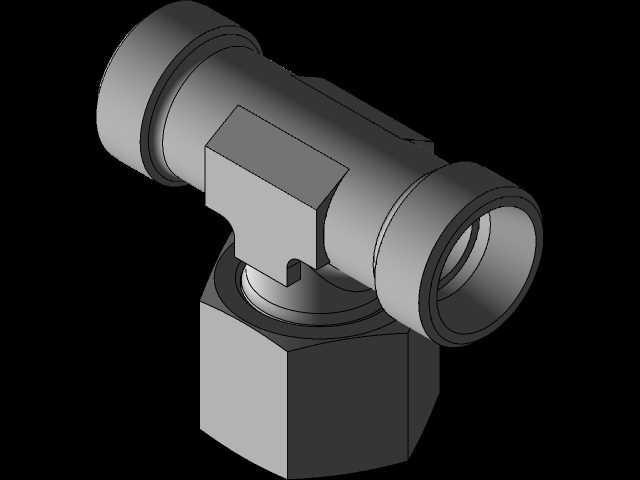

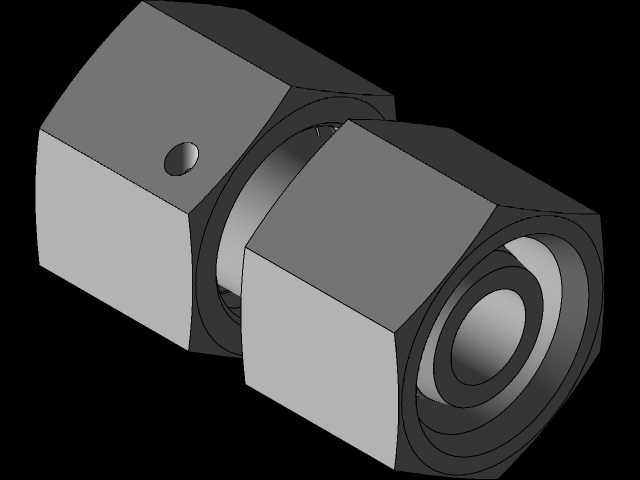

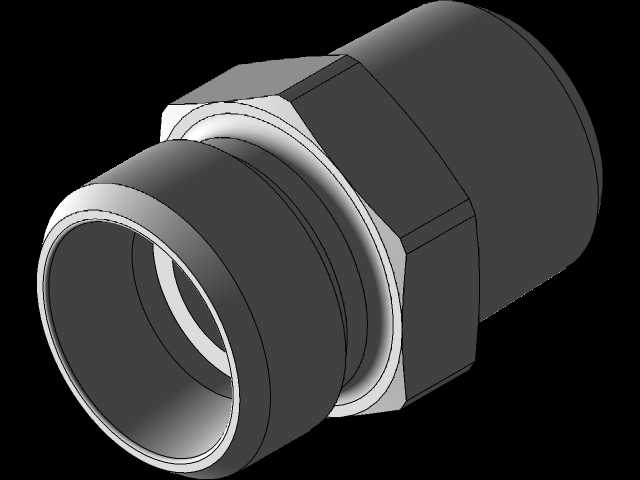

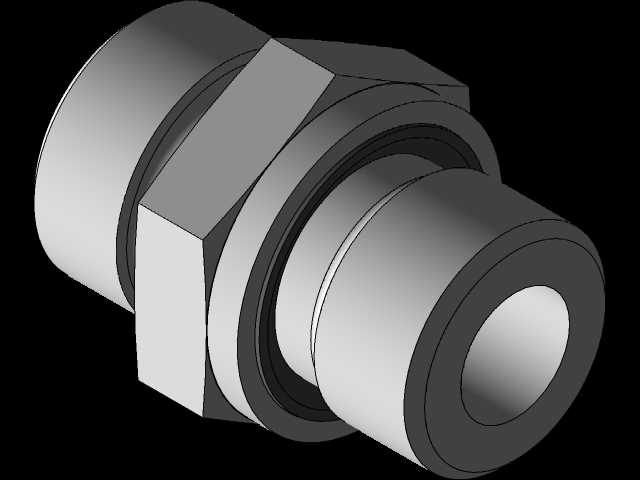

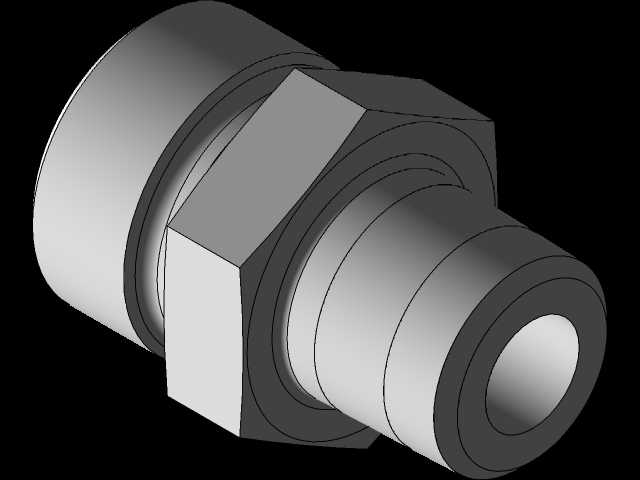

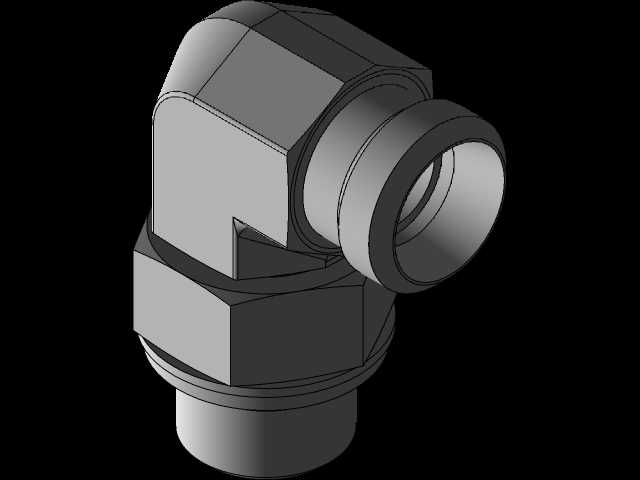

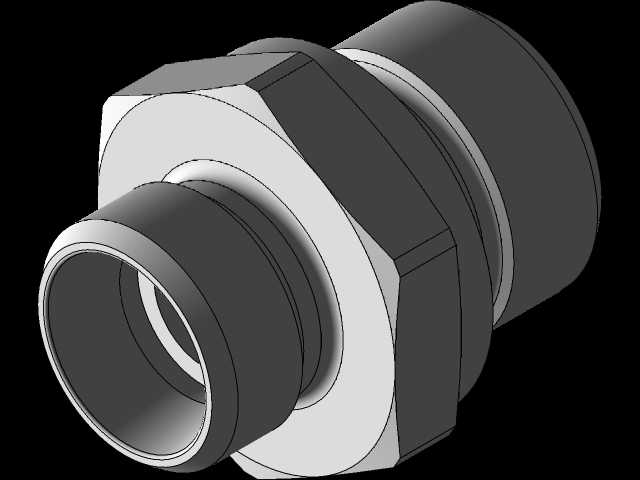

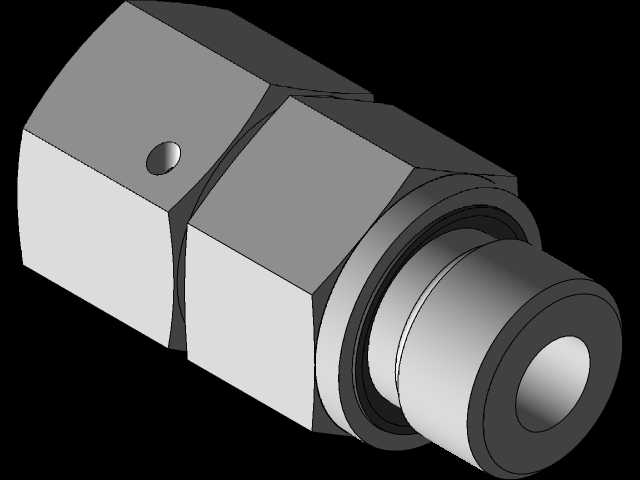

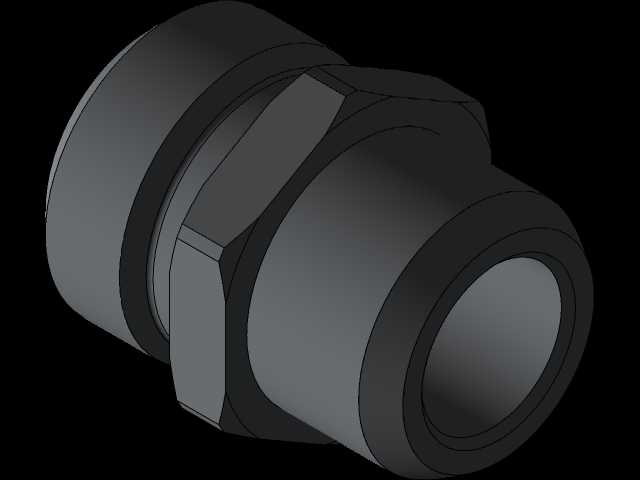

这款三通接头主要应用在液压系统、气动管路的流体分流与汇流场景中，在机床液压站、工程机械油路、自动化设备气路排布里都能见到这类零件的身影，它的核心作用是在不额外增加管路转接件的前提下，实现单路流体向两个方向分流，或是将两路流体汇流至单条主管路，减少管路转接点的泄漏风险。从结构设计来看，三个接口采用对称式T型布局，两个直通接口为同轴线排布，侧出接口与直通轴线垂直，这种布局能最大程度降低流体在转接处的紊流损失，同时让管路排布更规整，减少空间占用。两个直通端采用卡套式连接结构，接口内壁做了定位台阶，安装时卡套嵌入接头体的锥面，配合螺母锁紧就能实现硬管的密封固定，不需要额外焊接或是套丝，现场装配效率更高，也避免了焊接带来的管路变形、焊渣残留问题。侧出接口采用外螺纹加六角锁紧结构，六角部位的对边尺寸按照标准紧固件规格设计，能适配常规开口扳手、套筒的拧紧作业，安装时不需要定制专用工装。设计阶段首先确定了通径参数，三个接口的通流截面保持一致，避免变径带来的局部压力损失，接头体的主体壁厚按照1.5倍额定工作压力的强度冗余计算，在保证耐压能力的同时尽可能控制整体重量，不会给管路带来额外的负重。外形上，接头主体的过渡位置全部做了圆角处理，没有尖锐棱角，一方面是避免安装时划伤操作人员，另一方面也能消除热处理、加工过程中的应力集中点，提升零件的疲劳寿命。安装边界方面，两个直通接口的同轴度公差控制在0.02mm以内，侧出接口与直通轴线的垂直度公差控制在0.03mm以内，保证管路对接时不会出现别劲的情况，密封面的粗糙度达到Ra1.6，满足金属硬密封的平面度要求。实际使用中，这类接头可以适配硬尼龙管、紫铜管、无缝钢管等多种管路材质，根据输送介质的不同可以选择碳钢镀锌、304不锈钢等不同材质的坯件加工，在低压气动回路、中高压液压回路中都能稳定工作，相比传统的焊接式三通，它的后期维护更方便，需要更换管路时只需要松开锁紧螺母就能拆卸，不会破坏原有管路的完整性。建模过程中对所有配合面做了公差匹配，卡套安装槽的深度、锥度都按照行业通用标准设计，能和市面上标准规格的卡套、螺母完全互换，不需要定制配套零件，降低了设备的后期维护成本。
