管道固定用折弯式U形安装夹具

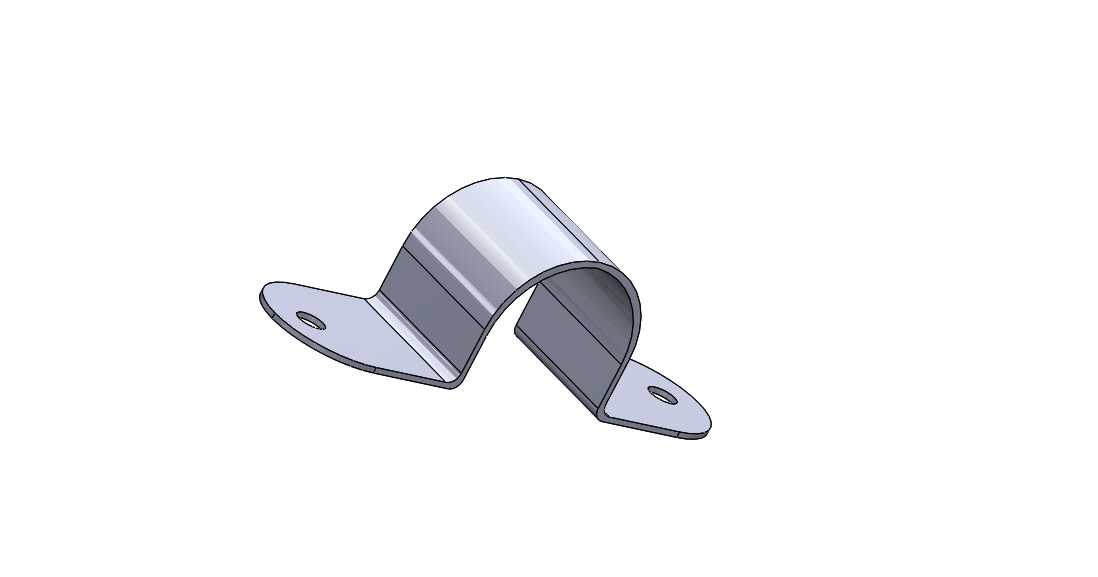

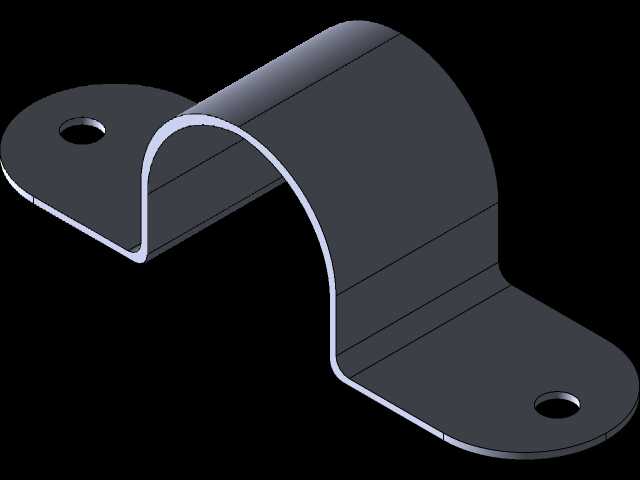

这类U形夹具在流体输送管线布设、小型气动液压管路排布场景中应用十分普遍，不管是设备内部的硬质管线固定，还是机架外侧的走线布管，都能见到这类结构件的身影。不同于传统的对夹式管卡，这款U形夹采用一体折弯成型的结构，中间的弧形弯折段直接贴合管道外壁，两侧延伸出的带孔安装耳直接贴靠安装基面，不需要额外搭配下半卡箍就能完成单点位的管道固定，安装时的零件数量更少，现场装配效率更高。从结构设计逻辑来看，弧形段的曲率是匹配对应公称直径管道的外径做的，弯折处做了等半径的圆角过渡，既避免了折弯处的应力集中导致长期使用后出现开裂，也能保证弧形面和管道外壁的贴合面积足够大，固定后不会出现管道局部压痕或者夹持松动的问题。两侧的安装耳是和弧形段一体裁切后折弯成型的，安装耳上的通孔位置做了同轴度校验，孔位距离弧形段中心的尺寸经过校准，安装时螺栓穿过通孔锁紧在安装基面后，弧形段的中心高度刚好匹配预设的管线排布高度，不会出现管线偏移或者强行掰弯管道适配卡件的问题。安装边界上，这类夹具的整体宽度要比对应管道的外径宽出两个安装耳的延伸长度，现场布设时需要在安装基面上预留出对应尺寸的平整安装面，两个安装孔的孔距是固定值，配打安装孔时可以直接参照孔位尺寸定位，不需要反复调整夹具位置。实际使用中，这类U形夹适合固定表面硬度适中的硬质管材，夹持力通过两侧螺栓的锁紧力矩控制，不需要过度锁紧就能限制管道的径向窜动和轴向位移，针对有轻微振动的设备管线场景，还可以在弧形段内侧粘贴薄橡胶垫来缓冲振动，避免长期振动导致夹具松动或者管道外壁磨损。不同于分体式管卡需要对齐上下两个卡件的安装孔，这款一体结构的U形夹在预装时可以直接卡在管道上定位，再对准安装孔锁紧螺栓，单人就能完成单点位的安装作业，在批量布设管线的场景下能大幅缩短装配工时。结构上没有多余的拼接焊缝，整体是单块板材裁切折弯成型，不存在焊缝锈蚀或者拼接处断裂的隐患，表面处理可以根据使用场景选择镀锌或者喷塑，适配普通车间或者有轻度腐蚀的户外布设场景。
