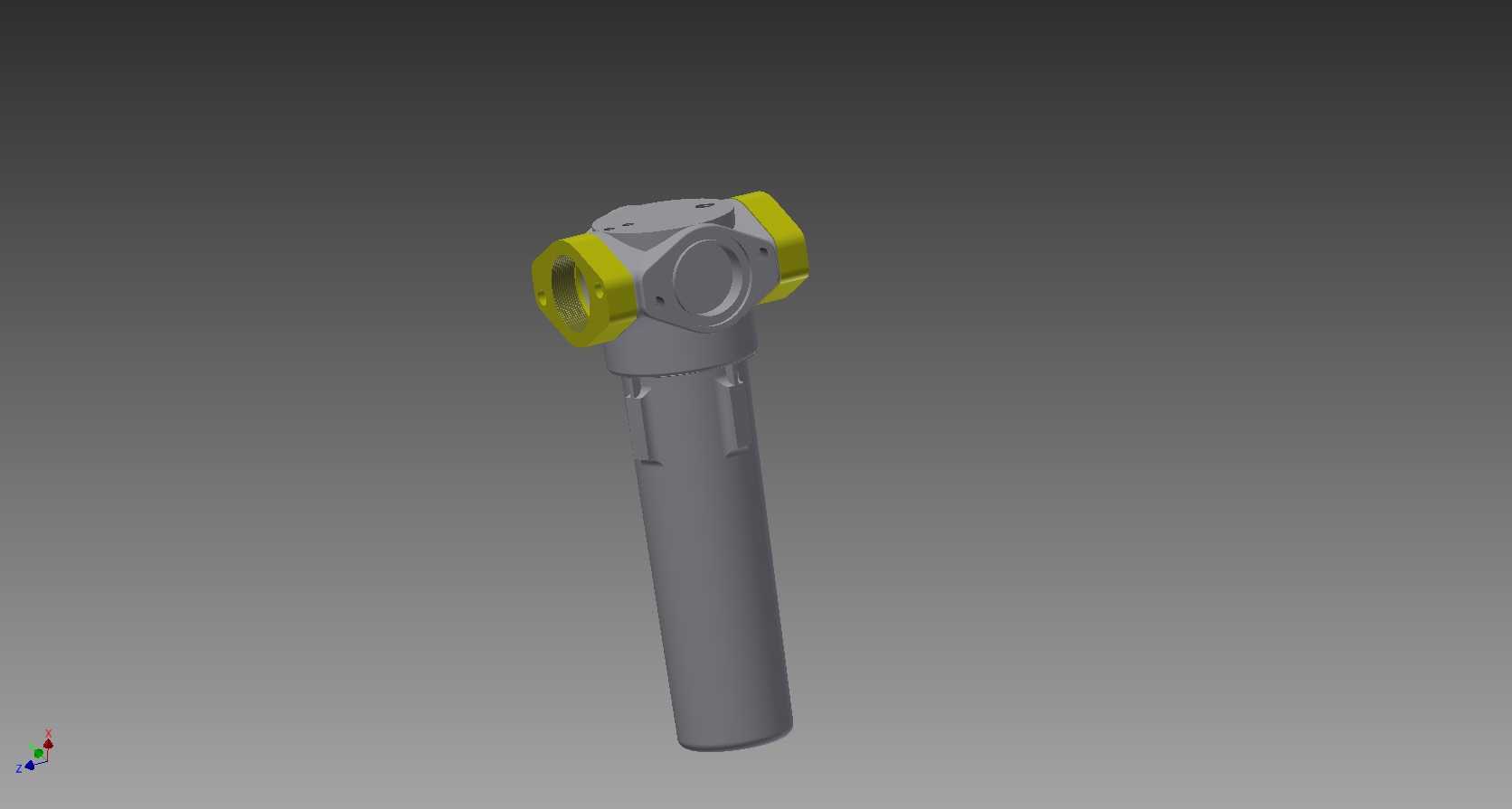

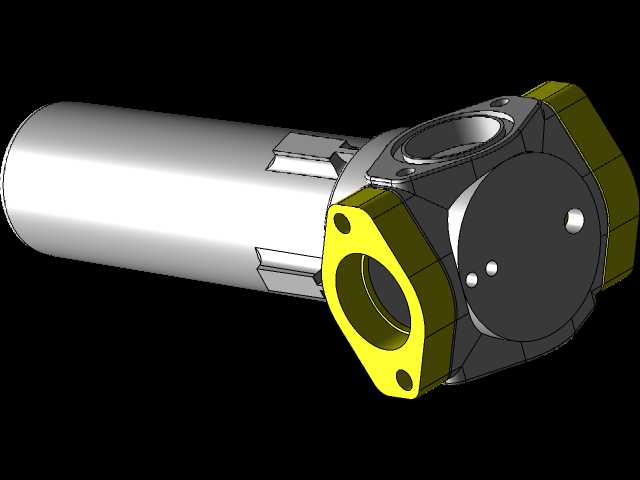

在工业压缩空气系统的运维与搭建环节,气源品质直接决定后端气动元件的使用寿命与生产环节的工艺稳定性,不少工厂在设备调试初期忽略管路中凝析油、液态水的分离处理,往往会出现气动阀卡滞、仪表气带油污染工艺介质、喷涂车间漆面出现油点等各类故障,这款凝析油捕集装置就是针对压缩空气管路的液态杂质分离需求设计的核心管路部件。从结构设计来看,该装置采用立式直通安装结构,主体筒体为长圆柱形态,顶部集成三通式连接端,两个侧置接口为管路对接端口,接口处的黄色密封端结构在建模时还原了端面密封的安装定位特征,能保证与标准压缩空气管路对接时的同轴度,避免安装错位带来的密封泄漏问题。顶部端盖位置预留了滤芯安装与维护的操作空间,日常更换内部捕集元件时无需拆解整个管路连接,仅需打开端盖即可完成耗材更换,大幅降低现场运维的工作量。在实际应用场景中,这类捕集装置通常安装在空压机后冷却器的下游、储气罐的前端或者干燥机的入口位置,用来提前分离压缩空气中裹挟的液态凝析油与游离水滴,避免大体积液态杂质进入后端干燥设备造成吸附剂失效,也能减少后端精密过滤器的负载,延长整个气源处理系统的耗材更换周期。设计过程中充分考虑了管路安装的边界条件,立式筒体的长度经过匹配通径流量的优化,既保证了气流转折过程中液态介质有足够的沉降距离,利用重力实现气液初步分离,又不会因为筒体过长造成安装空间的浪费,适合在标准工业厂房的压缩空气主管路、分支管路的节点位置布置。接口的位置设计采用对称式布局,不管是水平管路还是垂直管路的安装场景,都能通过调整安装角度保证筒体处于垂直向下的状态,确保沉降分离的液态介质能顺利汇集到筒体底部,不会被气流重新裹挟带出。从建模细节来看,模型还原了筒体外部的加强筋结构,这类结构是为了承受压缩空气系统的额定工作压力,避免筒体在长期承压状态下出现形变,顶部连接端的法兰定位孔、密封槽特征都做了精准还原,能直接用于管路布局的干涉检查、安装工位的空间模拟,在做压缩空气系统的三维布局设计时,可以直接调取该模型完成管路排布,提前核对安装空间是否足够、检修操作位是否预留充足,避免现场安装时出现管路碰撞、维护空间不足的问题。
- 上一篇:共轴双旋翼结构组件三维设计
- 下一篇:变径短型KG管道适配器结构设计
- 全部评论(0)
- 模板大小 818.44 KB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Autodesk Inventor,Rendering
- 软件分类 过滤器
