立式承压储罐带DN600人孔结构设计

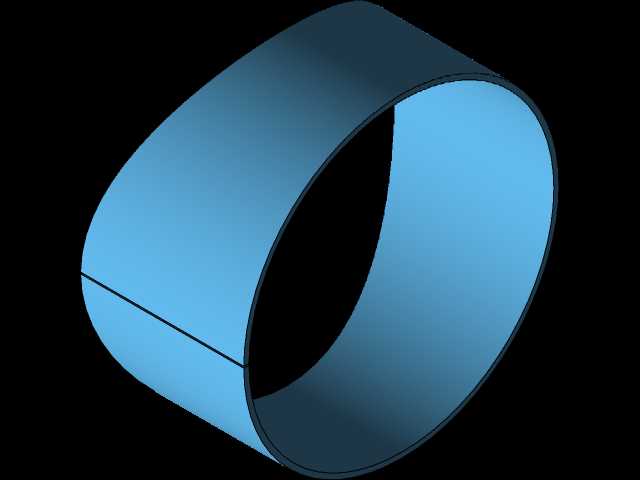

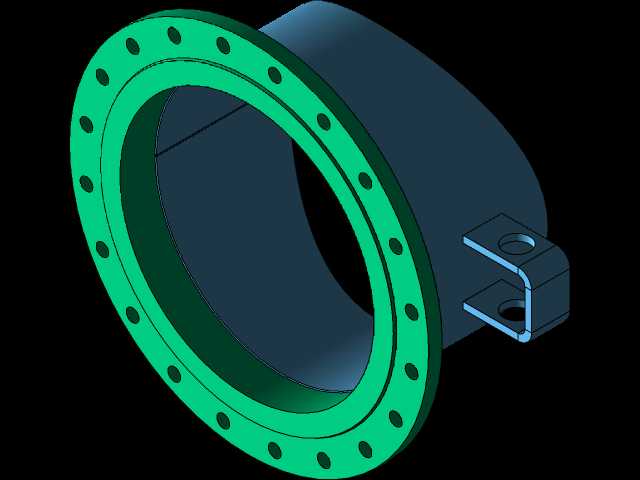

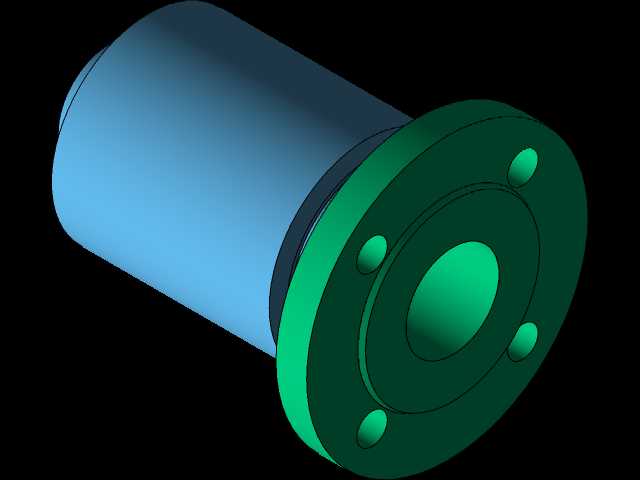

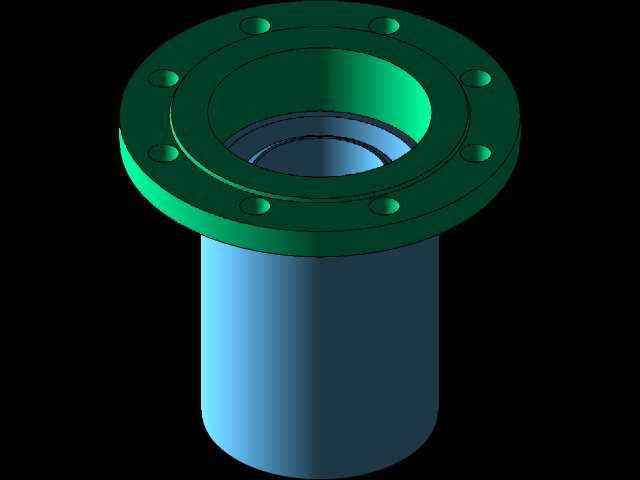

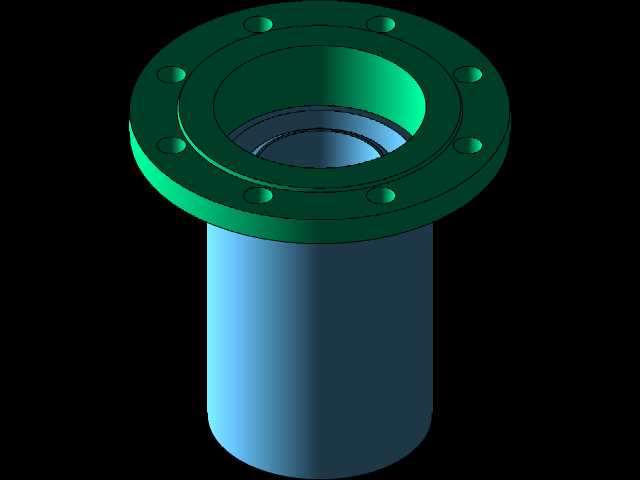

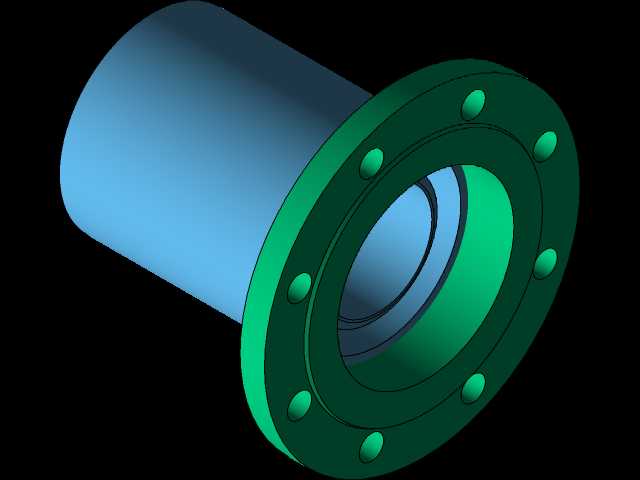

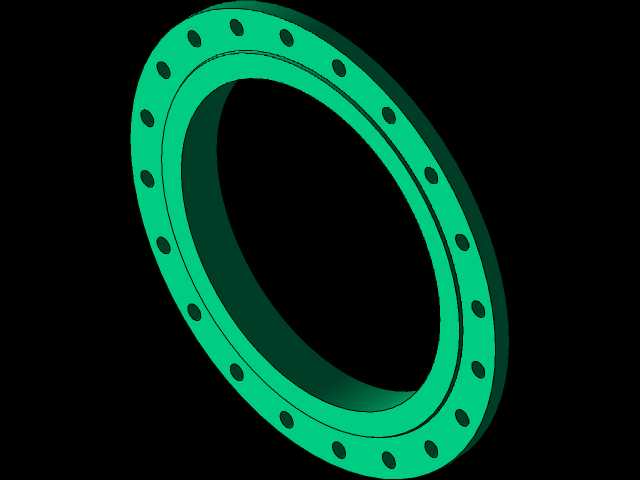

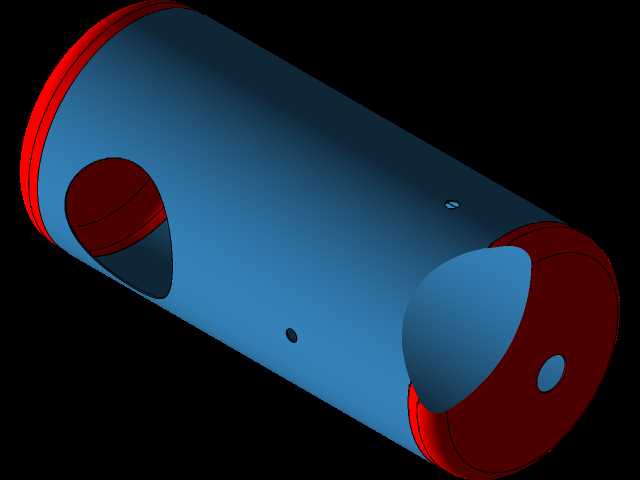

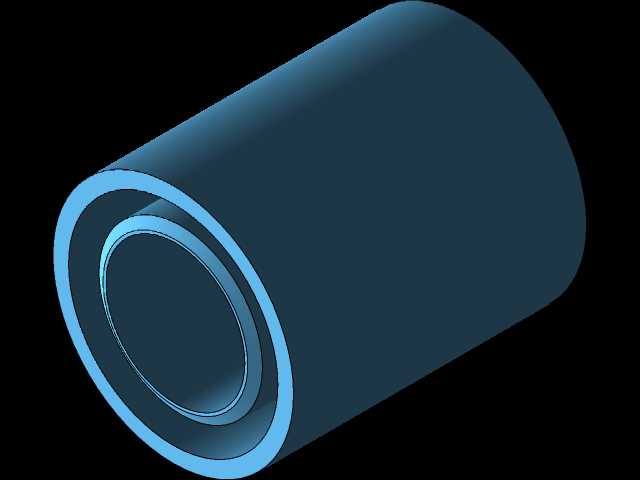

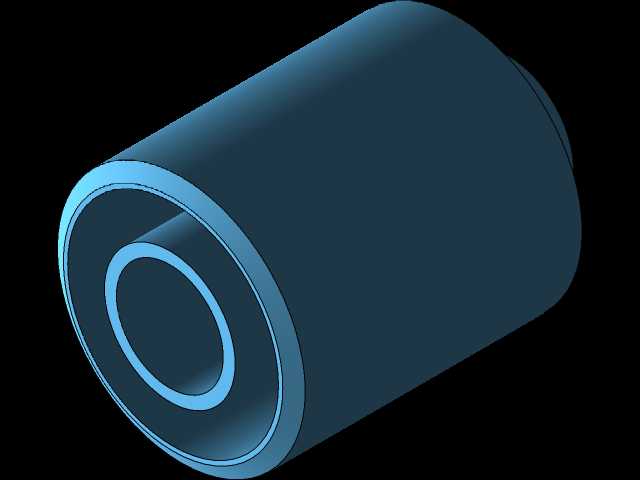

在化工、粮油储运、环保水处理等行业的常压及低压流体存储场景中，立式储罐是应用占比极高的静设备类型，本次设计的带DN600人孔立式储罐，核心围绕日常运维的可进入性、管路对接的兼容性以及现场安装的稳定性展开结构设计。筒体采用等径直筒搭配上下标准椭圆封头的结构形式，相比平盖封头可有效降低承压状态下的边角应力集中系数，适合存储常温状态下的液态介质，上下封头边缘与筒体采用全焊透对接结构，焊接坡口预留量匹配常用的埋弧自动焊工艺参数，减少现场组焊的打磨工作量。筒体侧面设置的DN600人孔是整台设备的核心运维通道，人孔法兰采用突面密封结构，法兰螺栓孔沿圆周均布，匹配常用的石棉橡胶或金属缠绕垫片密封要求，人孔接管与筒体的连接位置做了局部补强处理，避免开孔造成的筒体局部强度不足，人孔盖采用带回转臂的铰接结构，无需额外吊装即可完成启闭操作，大幅降低内部检修、清淤作业的准备工作量。除人孔外，筒体不同高度位置预留了多个不同通径的侧向接管，分别用于介质进出、液位检测、安全附件安装，所有接管端部均设置配对法兰，法兰密封面形式统一为突面，减少现场安装的备件种类，接管与筒体的焊接位置均避开了筒体的纵向、环向焊缝，最小间距满足压力容器设计规范的焊缝避让要求。设备底部采用三支点式支腿结构，支腿采用型钢焊接成型，支腿与下封头的连接位置设置了加强垫板，分散支腿反力对封头局部的压应力，支腿底板预留地脚螺栓安装孔，可直接通过膨胀螺栓或预埋地脚螺栓固定于混凝土基础上，安装时需保证三个支腿的底板共面度偏差在允许范围内，避免设备安装后出现附加倾斜应力。设计过程中优先考虑了加工工艺性，所有转角位置均设置了合理的工艺圆角，避免应力集中的同时减少焊接缺陷的产生，筒体、封头、人孔、接管的尺寸链配合经过反复校核，确保各部件组焊时不会出现干涉问题，人孔的安装高度距离底部操作面预留了足够的操作空间，方便检修人员进出以及工具传递，侧向接管的伸出长度统一匹配常规法兰安装的操作空间，方便螺栓紧固作业。
