便携管式冷凝太阳能蒸馏净水装置

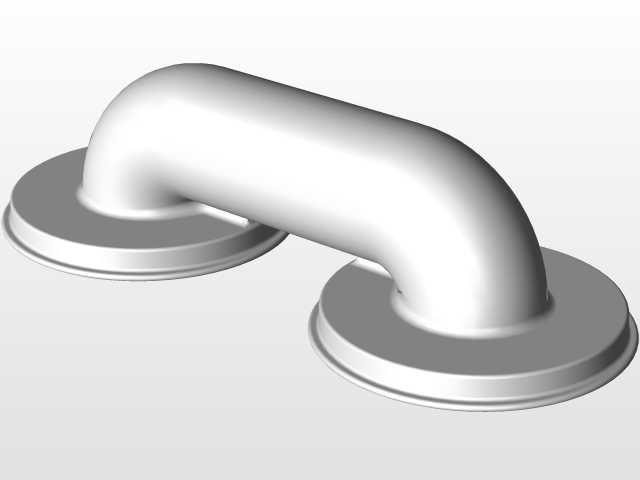

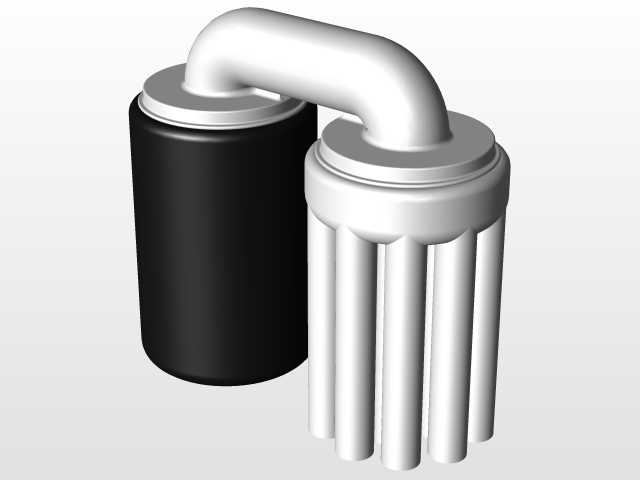

　　这款便携蒸馏装置的核心设计逻辑围绕户外无供电场景的净水需求展开，区别于传统大容量固定式蒸馏设备，整体结构做了高度集成化处理，拆分后可放入常规户外背包侧袋，完全适配野外科考、应急救灾、偏远无供电网点的饮用水制备场景。从结构分区来看，装置分为三个独立功能腔室，原水室采用圆柱型封闭腔体，外壁做哑光黑涂层处理，最大化吸收太阳辐射热能，让腔体内原水快速升温蒸发，腔体侧壁预留注水口与排污口，注水口采用快拆密封结构，无需额外工具即可完成原水加注，排污口设置在腔体最低处，可定期排出沉积的水垢与杂质，避免长期使用后腔体结垢影响换热效率。输送室采用弯管过渡结构，衔接原水室顶部的蒸汽出口与冷凝腔入口，弯管内壁做光滑圆弧过渡，

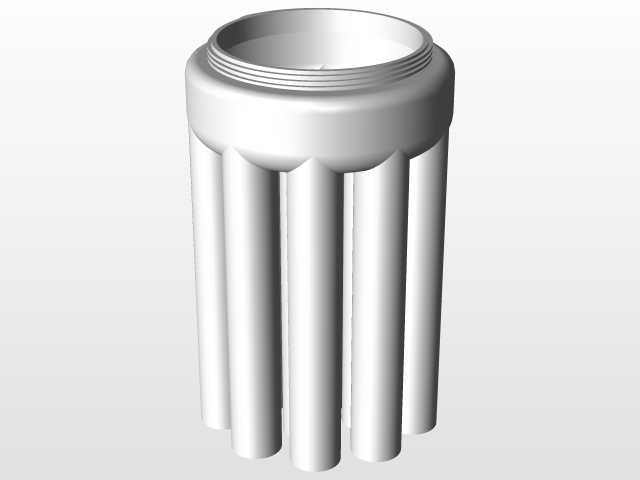

　　避免蒸汽输送过程中出现冷凝水回流，同时减少蒸汽流动阻力，保证蒸汽能够顺畅进入冷凝段。冷凝段采用多根平行圆管阵列排布的结构，替代传统单管大容积冷凝腔，这种设计一方面大幅提升了蒸汽与外界冷空气的接触换热面积，无需额外加装风扇等主动散热部件，仅靠自然空气对流即可完成蒸汽冷凝，另一方面管束结构的整体抗形变能力更强，户外携带过程中受到挤压、磕碰时不易出现管路变形漏汽的问题。管束的排布间隙经过测算，相邻管外壁间距保持在8mm左右，既保证空气能够在管束间顺畅流通带走热量，又不会让整体结构尺寸过于松散，整个冷凝段的外径控制在120mm以内，原水室直径与冷凝段外径匹配，整体重心靠近原水室一侧，放置时稳定性更好，不易出现侧翻。

　　安装使用时无需额外固定支架，只需将装置放置在平整的向阳地面，调整角度让原水室黑面垂直朝向太阳直射方向即可，装置底部预留通用三脚架安装螺孔，在地面不平整的山地场景下，可搭配常规摄影三脚架完成固定，无需定制专用安装配件。冷凝管末端设置集水凹槽，冷凝后的蒸馏水顺着管壁流入凹槽，再通过导流管引出到外部储水容器，整个蒸馏过程完全依靠太阳能驱动，无需外接电源或额外燃料，单次加注原水后可在晴朗天气下持续工作，产出的蒸馏水可直接满足饮用需求，管束的端部做圆弧倒角处理，避免携带过程中划伤收纳袋或使用者，各腔室的衔接处采用耐温硅胶密封圈密封，长期在阳光直射的高温环境下也不会出现密封失效漏汽的问题。
