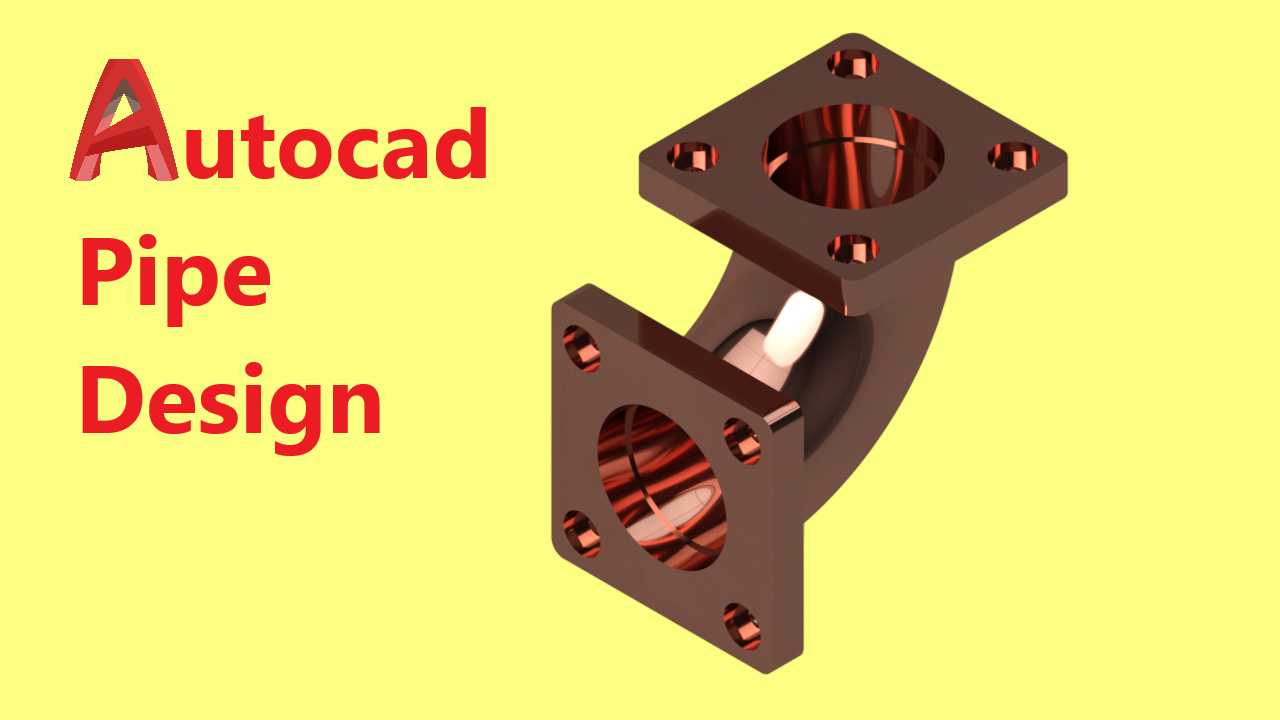

带法兰连接结构的90度弯管构件设计

　　这类带双法兰结构的90度弯管，在液压管路系统、工业流体输送管线、小型设备冷却回路中应用十分广泛，区别于普通焊接弯管，法兰连接的形式能在不破坏管线整体结构的前提下快速完成拆装检修，适合需要定期清理管路内部、更换密封件的工况场景。从结构设计逻辑来看，弯管主体采用等径圆弧过渡，曲率半径的取值避开了流体阻力陡增的区间，既不会因为曲率过小造成介质输送时的局部压损过大，也不会因为曲率过大占用过多安装空间，两端的方形法兰采用对称式螺栓孔布局，每个法兰面设置四个安装孔，孔位公差按照管路连接的通用配合要求设定，安装时无需额外调整角度即可完成对位，降低现场装配的对位难度。法兰与弯管主体的衔接位置做了圆弧过渡加厚处理，避免直角连接处出现应力集中，

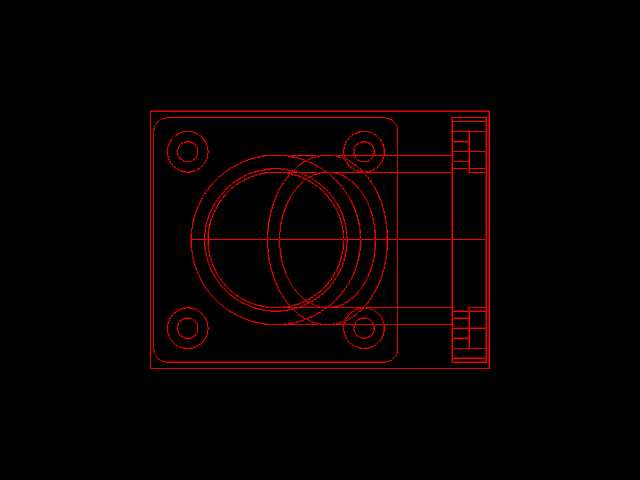

　　在管路承受内部介质压力、或者外部管线振动载荷时，衔接位置不会因为应力突变出现开裂渗漏的问题。从安装边界来看，两端法兰的安装面保持严格的垂直关系，能直接适配呈90度布局的两个管路接口，法兰端面预留了密封件安装的沉槽空间，可适配橡胶平垫、金属缠绕垫等多种密封形式，满足不同压力等级的管路密封需求。建模过程中采用扫略逻辑构建主体结构，先绘制弯管的中心导向路径，再分别绘制内外管壁的截面轮廓沿路径扫略生成基础实体，之后在两端延伸出法兰的基体结构，按照安装孔的分布规律阵列生成螺栓过孔，最后对所有锐边做工艺倒角处理，既符合实际加工的工艺要求，也避免安装过程中锐边划伤操作人员或密封件。这类弯管构件在实际选型使用时，需要匹配两端对接管路的通径尺寸，

　　同时核对法兰安装孔的孔距参数，确保与对接端的法兰孔位完全重合，避免出现安装错位导致的密封失效问题，在有振动的工况下使用时，还可在法兰连接处加装防松垫片，抵消长期振动带来的螺栓预紧力衰减问题。弯管内部的流道做了顺滑处理，没有突兀的台阶或凸起，能减少介质流动时的紊流产生，降低输送过程中的能耗，同时也能减少介质中杂质在管内的沉积，降低管路堵塞的风险。
