W2RA型共面内螺纹法兰双阀歧管结构

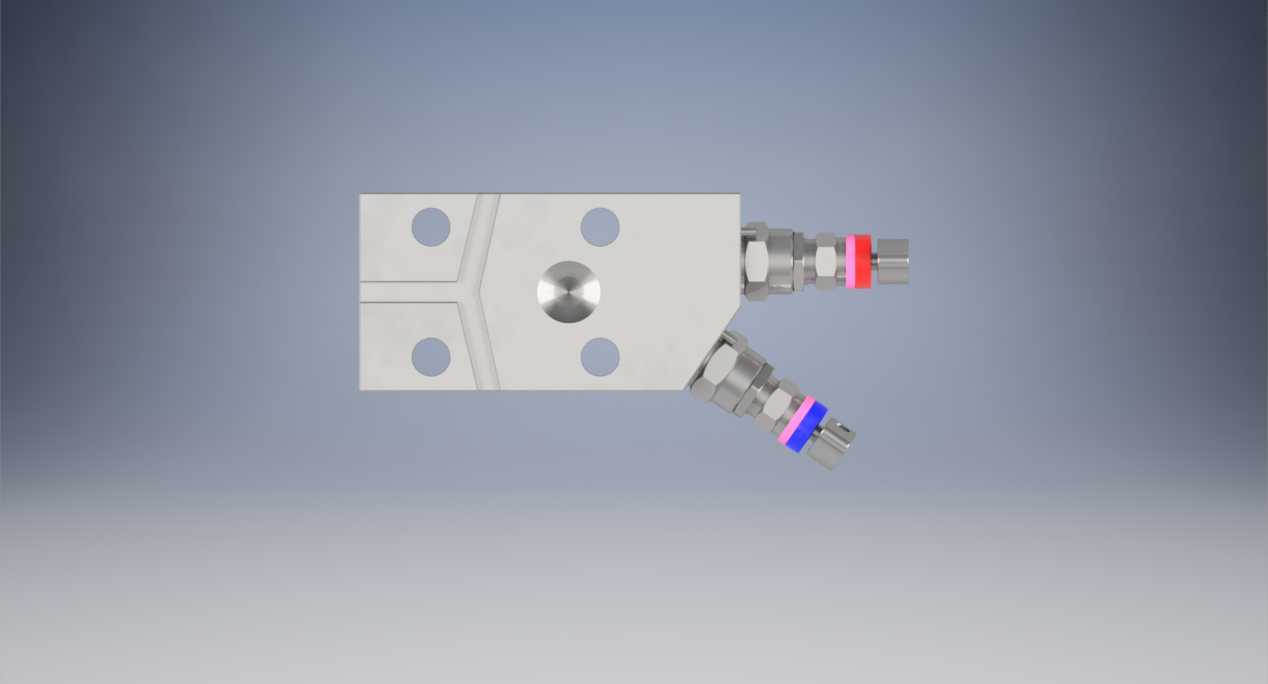

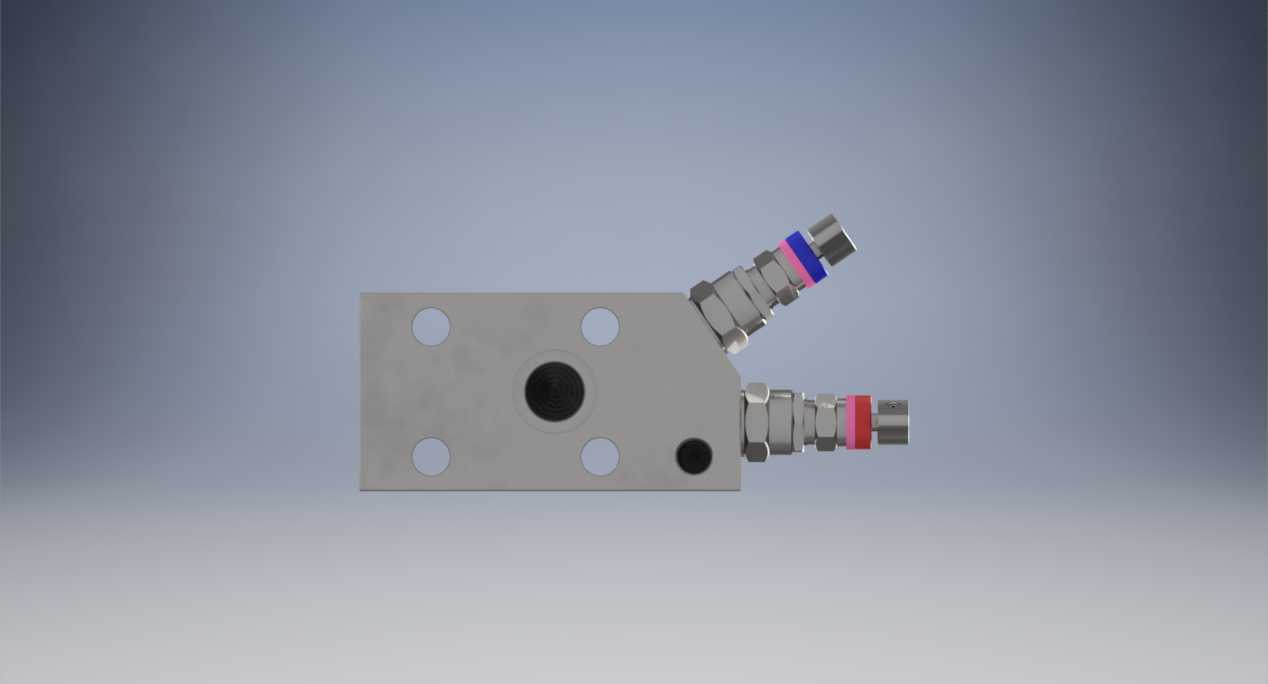

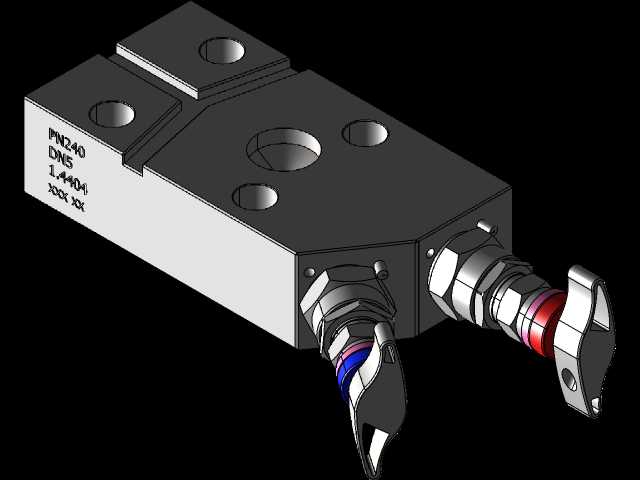

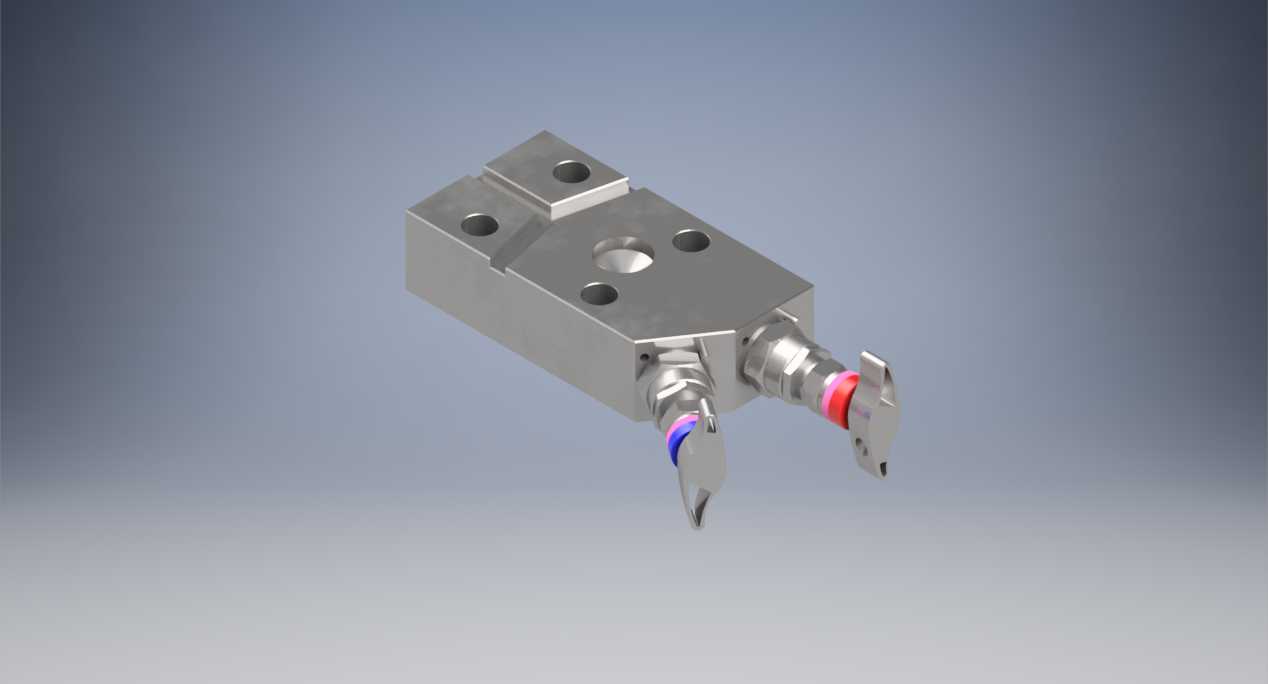

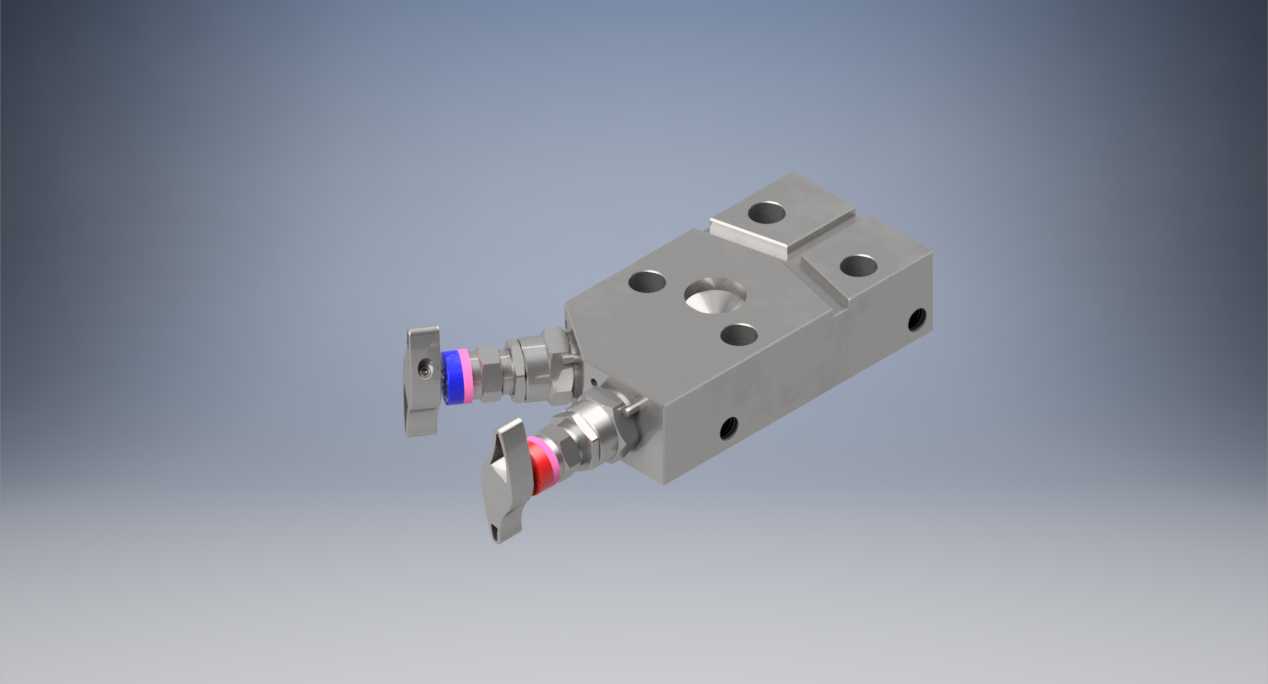

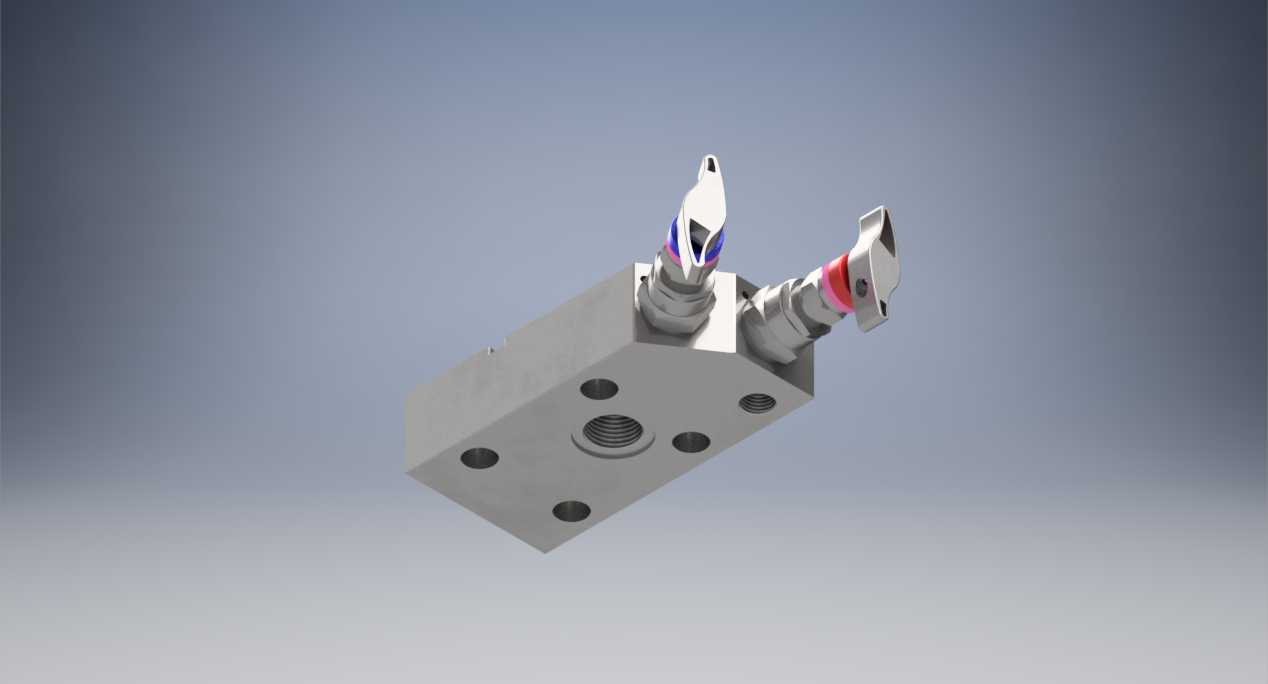

这款双阀歧管结构，主要应用在工业过程控制的压力、差压测量回路中，是变送器配套安装的核心辅助部件，常见于石化、电力、冶金等行业的流体测控管路上，承担着取压通路的切断、泄压、校准切换功能，能在不拆卸测量仪表的前提下完成在线零点校准、排污泄压操作，大幅降低现场运维的拆装工作量，避免频繁拆接仪表引发的密封泄漏风险。从结构设计来看，主体采用方块式一体化锻造基体，相比拼接式阀组减少了外接密封点，从根源上降低外漏概率，基体上的安装孔位完全匹配主流共面型变送器的安装法兰尺寸，安装时无需额外加工转接板，直接通过螺栓就能完成与变送器的刚性连接，安装基准面的平面度控制在0.02mm以内，保证对接时密封垫片受力均匀，不会出现偏压渗漏的问题。接口设计上，工艺侧采用ISO G1/2内螺纹，适配现场常规的仪表取压管路，试验/泄压侧采用1/4"NPT内螺纹，可直接连接校准气源、排污管路或者堵头，两个截止阀的阀芯采用锥面密封结构，阀杆带防吹出设计，即使在带压状态下操作阀杆，也不会出现阀杆被介质压力顶出的安全隐患，阀杆外露部分带彩色标识环，方便现场操作人员快速识别阀门的通断状态，避免误操作。设计过程中优先考虑了安装边界的控制，整体基体的宽度控制在60mm以内，两个侧出接口的中心距与变送器取压口中心距完全对齐，不会出现管路别劲的问题，安装后整体突出墙面或者安装支架的尺寸不超过80mm，适合在密集排布的仪表柜、管廊支架上安装，不会和相邻的仪表、管路产生空间干涉。流道设计采用等径直孔转折结构，没有突兀的扩径或者缩径段，介质流经时的压损控制在极小范围，不会因为流道结构问题产生测量滞后或者积液、积气的问题，对于测量洁净气体、液体介质的场景，无需额外增设排污阀就能满足日常使用需求，针对有少量杂质的介质场景，也可在泄压口连接排污管路，定期打开泄压阀完成腔室排污，避免杂质沉积堵塞取压通路。
