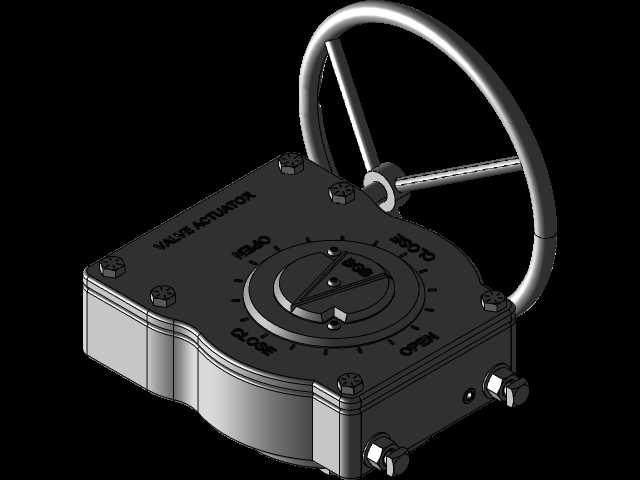

球阀配套驱动执行机构结构设计

在石油化工长输管线、市政给排水管网、工业制程流体输送系统中，阀门执行机构是实现管路通断、流量调节的核心驱动部件，这款适配球阀的执行机构，主要匹配浮动式或固定式球阀的阀杆驱动需求，可替代人工操作完成阀门的启闭动作，适配远程自动化控制场景下的管路管控需求。从结构设计逻辑来看，该执行机构采用回转式输出结构，输出轴与球阀阀杆采用方榫配合连接，配合面设置防松定位结构，避免频繁启闭过程中出现配合间隙过大导致的传动空程问题，输出扭矩覆盖常规通径球阀的启闭扭矩需求，同时预留1.3倍以上的扭矩裕度，应对管路介质含杂质、阀座卡涩等极端工况下的启闭需求。安装边界方面，执行机构底部法兰采用标准阀门安装连接尺寸，法兰面设置定位止口，与球阀上法兰的止口配合保证同轴度，安装螺栓孔采用跨中布置形式，适配不同压力等级球阀的安装接口，无需额外加工转接法兰即可完成装配，执行机构的整体外形尺寸充分考虑现场安装空间，侧方预留手动操作接口空间，在动力源中断的应急工况下，可通过配套手柄完成手动启闭操作，操作力设计符合现场人工操作的施力范围，无需借助额外加力杆即可完成全行程动作。功能特性上，该执行机构的行程限位结构采用双向可调设计，可根据球阀的实际启闭角度调整限位位置，保证球体在全关位置时密封面完全贴合，全开位置时流道完全对齐，避免出现截流导致的流阻增大、阀座冲蚀问题，壳体采用密封式结构设计，可适配户外露天安装场景，防止雨水、粉尘进入内部传动结构导致的卡涩、磨损问题，内部传动副采用自润滑材质配合，长期运行无需频繁加注润滑脂，降低现场运维工作量。在实际选型应用中，该执行机构可适配清水、油品、弱腐蚀性介质等常规工况下的球阀配套，针对不同的管路控制需求，可配套位置反馈组件，将阀门的启闭状态信号上传至中控系统，满足自动化产线、远程管控管线的状态监测需求，结构设计上充分考虑零部件的通用性，内部易损件采用行业通用规格，现场维护时可快速更换备件，减少停机维护时间。
