护手霜管外观结构三维设计作品

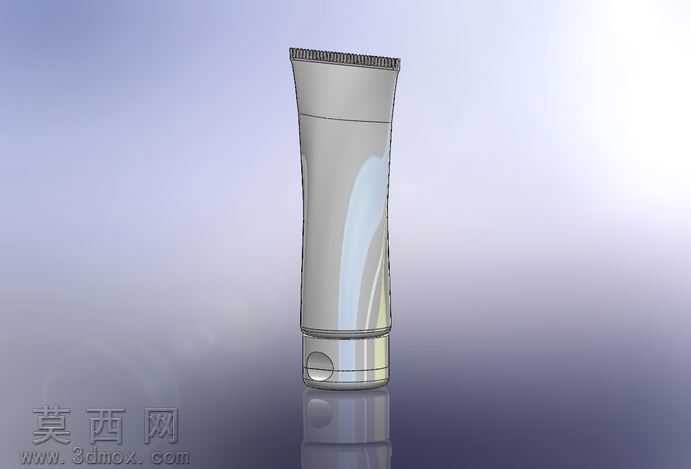

本作品为护手霜软管的三维结构设计，建模过程依托SolidWorks平台完成，整体采用自底向上的建模思路，先拆分管身、管肩、封尾底座三个核心部件分别建模，再完成整体装配校验。管身部分采用薄壁抽壳特征构建，壁厚均匀控制在0.8mm，匹配日化软管的常规生产壁厚标准，管身外壁做光滑过渡处理，无多余棱角，还原软管挤压时的形变基础结构；管肩部分采用放样凸台特征完成从圆形管口到扁形管身的平滑过渡，过渡曲面做G2连续曲率校验，避免出现曲面褶皱，管口位置预留标准螺纹旋合结构，匹配常规护手霜旋盖的装配尺寸，螺纹牙型采用圆角矩形设计，兼顾旋合顺滑度与密封性能；底部封尾位置做压合封边的结构模拟，预留1.5mm宽度的压合平面，还原软管生产过程中的热封工艺结构。材质渲染阶段，管身主体赋予半哑光乳白色PE塑料材质，调整材质粗糙度为0.3、反射率0.15，还原日化软管常用的磨砂PE质感，管肩位置材质与管身保持一致，边缘位置做轻微高光处理，突出曲面过渡的流畅性，底部封边位置添加细微的压合纹理，增强模型的真实感。结构设计过程中重点考量了软管的使用场景，管身的锥度设计控制在3:100，既保证内容物可以顺利向管口挤压，也避免管身过细导致握持手感不佳，管肩的倾斜角度设置为15度，匹配日常使用时的挤出角度，减少内容物残留。建模过程中所有特征均做参数化关联，管身长度、直径、壁厚等参数均可快速调整，可直接适配不同容量规格的护手霜包装设计需求，装配完成后做全局干涉检查，确认各部件之间无结构冲突，曲面之间无破面、重叠问题，最终渲染采用渐变浅灰背景，搭配侧上方45度柔光打光，清晰展现模型的整体轮廓与曲面细节，完整呈现护手霜软管的外观结构与设计细节。
