侧进下出式涡轮流体增压泵结构设计

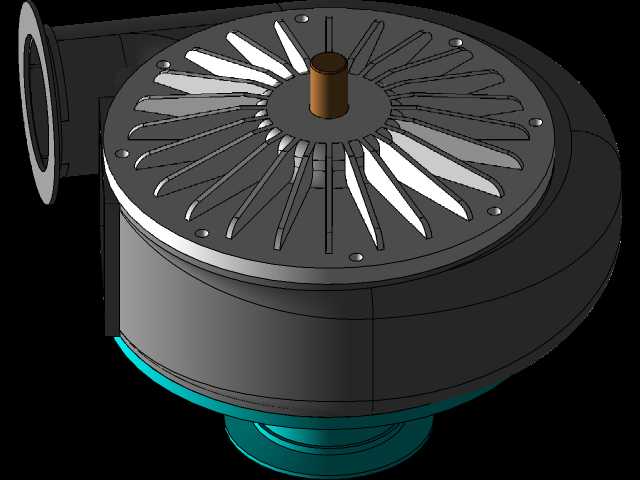

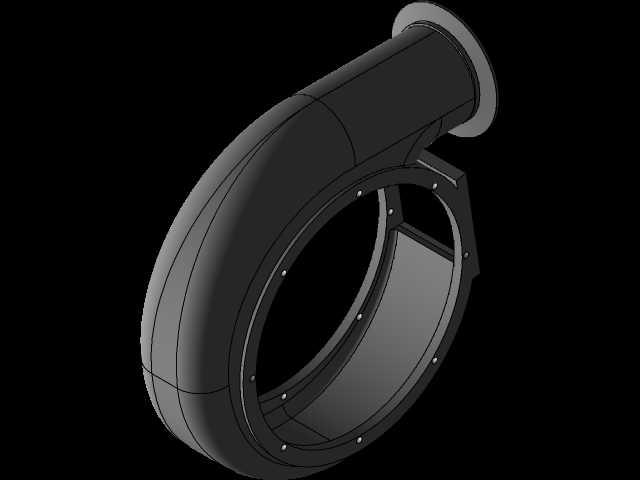

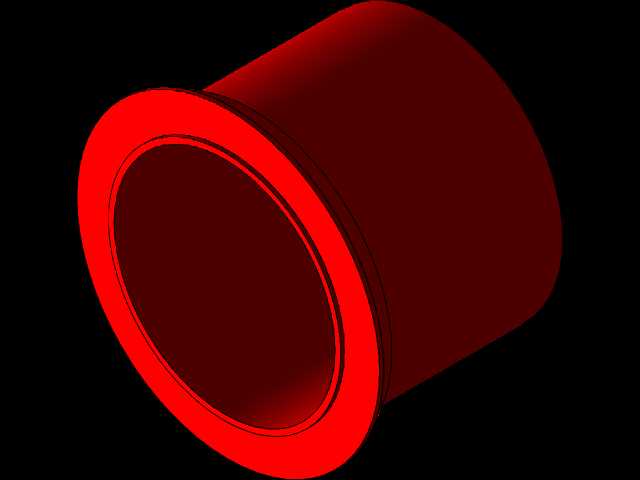

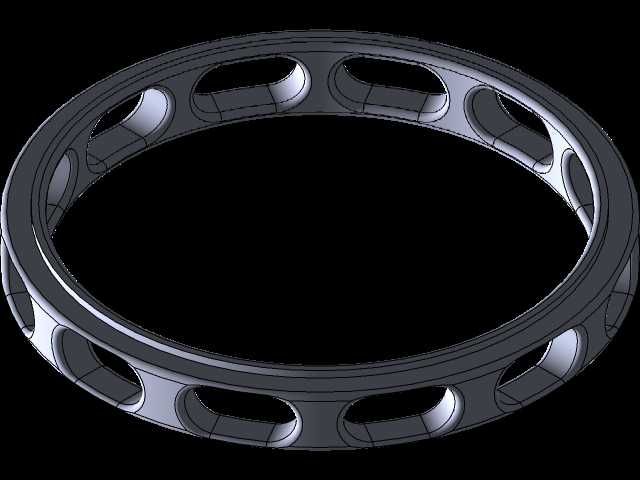

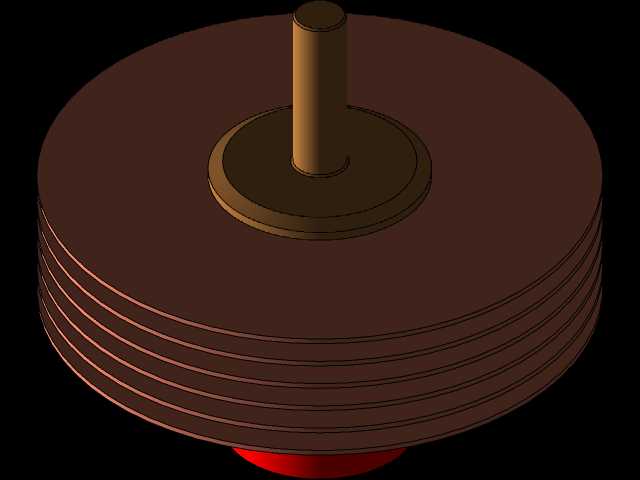

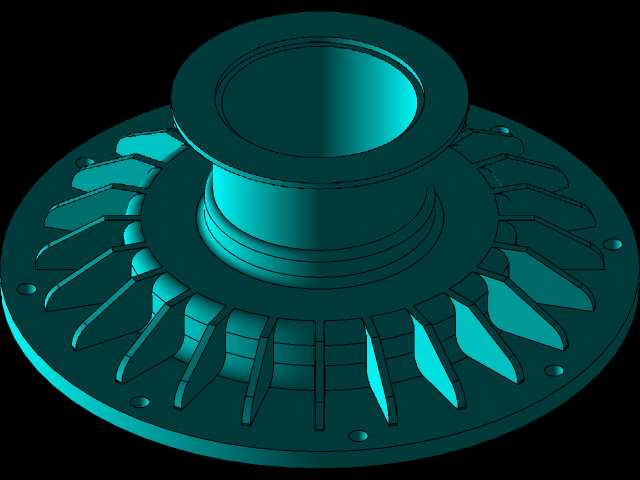

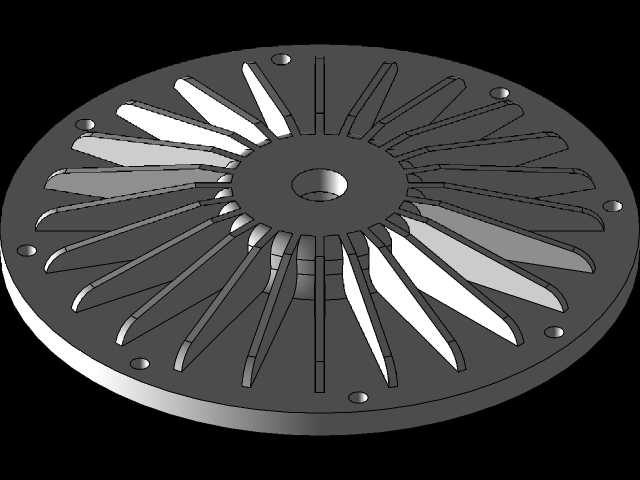

在液压动力回路、小型燃烧系统供料、工业流体增压输送场景中，这类侧置切向入口、下置轴向出口的涡轮泵，是实现小体积高扬程流体输出的核心部件。不同于普通离心泵的宽流道大流量设计，该结构的核心设计思路是通过轮盘上径向排布的直叶片，在高速旋转时对进入泵腔的流体施加连续离心作用力，同时配合蜗壳型流道的截面渐变设计，将流体的动能逐步转化为压力能，适配需要稳定高压流体输出的工况。从结构布局来看，泵体采用上下分体式壳体设计，上盖通过周向均匀布置的紧固件与下壳体实现密封连接，既方便后期拆解维护叶轮腔，也能保证高速运转时的壳体刚度，避免承压变形导致的流道间隙变化。入口采用法兰式连接结构，切向接入叶轮腔的外侧区域，能让进入泵腔的流体顺着旋转方向预旋，减少入口处的流体冲击损失，降低叶轮入口的气蚀风险；下出口采用同轴轴向布局，与驱动轴的安装位保持同心，安装时可直接对接管路的竖向接口，减少管路弯折带来的流阻损失。叶轮部分采用等厚直叶片径向均布设计，叶片与轮盘为一体化结构，相比后弯叶片的离心泵，这种结构能在相同转速下获得更高的输出压力，虽然效率略低于曲面叶片，但结构加工难度更低，对小流量高压力的工况适配性更好。驱动轴从泵体中心位置伸出，轴端与动力源直连，省去了额外的齿轮传动结构，整体轴向尺寸更紧凑，安装时只需保证驱动轴与动力输出轴的同轴度在允许公差范围内，即可避免运转时的振动问题。泵体底部的青蓝色结构为安装定位座，预留了与安装基座连接的固定位，安装边界需预留足够的侧向空间，保证侧入口的法兰对接操作空间，同时上方要留出紧固件拆装的操作余量，方便日常维护时拆解上盖检查叶轮磨损情况。在实际选型应用中，这类泵常配套在小型液压动力单元、实验台流体增压回路、小型燃烧装置的燃料供给系统中，相比容积式泵，它的输出流体压力脉动更小，运转噪音更低，且对流体中的微小杂质容忍度更高，不会出现齿轮泵、柱塞泵容易卡滞的问题。设计时特意将叶片之间的流道宽度做了等宽处理，既保证流体在流道内的流速均匀，也避免了窄流道容易被杂质堵塞的问题，壳体的流道型线采用平滑过渡设计，减少流体在腔体内的涡流损失，提升整体运转效率。
