立式管道稳压供水离心泵结构设计

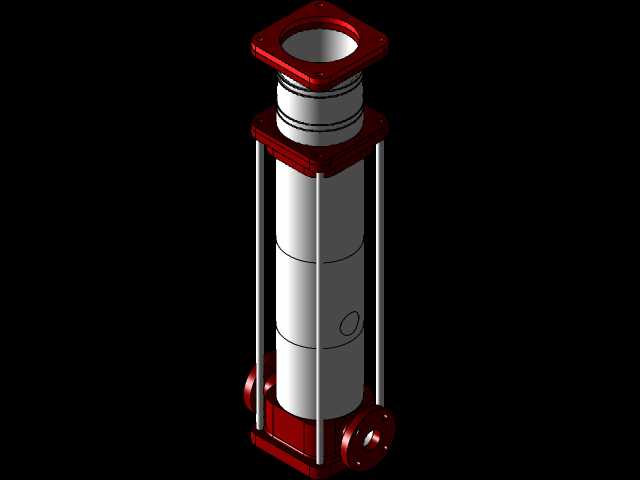

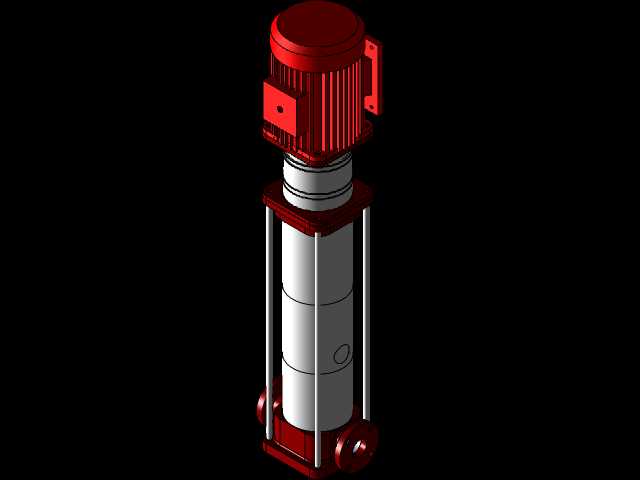

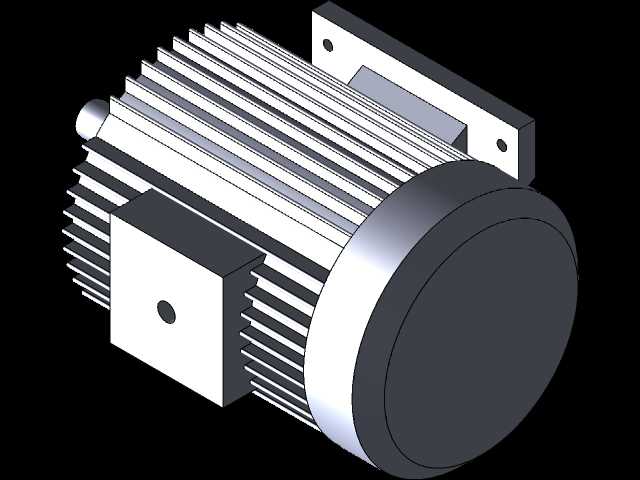

这款立式结构的稳压泵，在民用二次供水、工业循环水系统、消防稳压管网里都有非常广泛的应用场景，核心作用是维持管路内的压力稳定，避免管网压力波动导致的供水不足、水锤冲击或者设备误启停问题。从结构设计来看，采用上部驱动电机、下部泵体的同轴立式布局，能最大程度压缩安装占用的平面空间，适合在泵房空间紧凑的改造项目、楼宇管井内安装使用，安装时底部法兰直接对接管路，不需要额外搭建复杂的安装基座，对安装现场的基础平整度要求比卧式泵更低。设计阶段优先考虑了运行稳定性，电机和泵体之间采用刚性联轴器直连，同轴度公差控制在0.1mm以内，能减少高速运转时的径向跳动，降低密封件的磨损速度，延长机械密封的更换周期。泵体的过流段采用光滑流道设计，减少流体在泵腔内的紊流损失，提升输水效率，外围的四根拉杆结构把上部电机座和下部泵体底座牢牢拉紧，避免长期运行中因为水压脉动导致的连接螺栓松动，也能抵消部分电机运转带来的振动传递。安装边界上，底部进出口采用同径法兰设计，对接管路时不需要做变径处理，侧面预留的排气螺塞位置方便初次调试时排净泵腔内的空气，避免气蚀损伤叶轮。上部电机的接线盒朝向可以根据现场布线需求调整方向，不用拆解电机主体就能完成接线方向的改动，适配不同泵房的走线布局。在功能特性上，这款泵的扬程曲线平缓，在小流量工况下不会出现压力陡升的问题，非常适配稳压工况的使用需求——当管网压力低于设定值时自动启动补水，达到压力阈值后停泵，不会因为流量变化导致压力大幅波动，能有效保护管路上的压力表、压力开关等敏感元件。设计时还考虑了日常维护的便利性，机械密封位置预留了足够的操作空间，更换密封件时不需要拆解整个泵体和电机，只需要拆下中间段的连接螺栓就能完成密封组件的更换，大幅缩短后期运维的停机时间。泵体底部的排污螺塞位置方便冬季停机时排净泵腔内的存水，避免低温环境下存水结冰胀裂泵壳，适配北方非采暖区域的户外安装场景。
