实验室真空管路配套洪堡吸尘器固定支架

这款支架主要适配洪堡H-12020型真空吸尘器，核心应用场景是实验室室外真空管路布设场景，解决实验室真空系统运行时的设备固定、废水直排需求。日常实验室开展真空抽滤、溶剂负压转移这类操作时，真空吸尘器作为负压源如果放置在室内，排出的带溶剂残留废水容易污染实验区域，还可能因为泵体积攒废液造成泵体损坏，将设备通过支架固定在室外排水立管旁，就能让排出的废水直接流入雨水管，省去人工频繁倾倒集液桶的步骤，也避免废液漏洒带来的环境安全隐患。

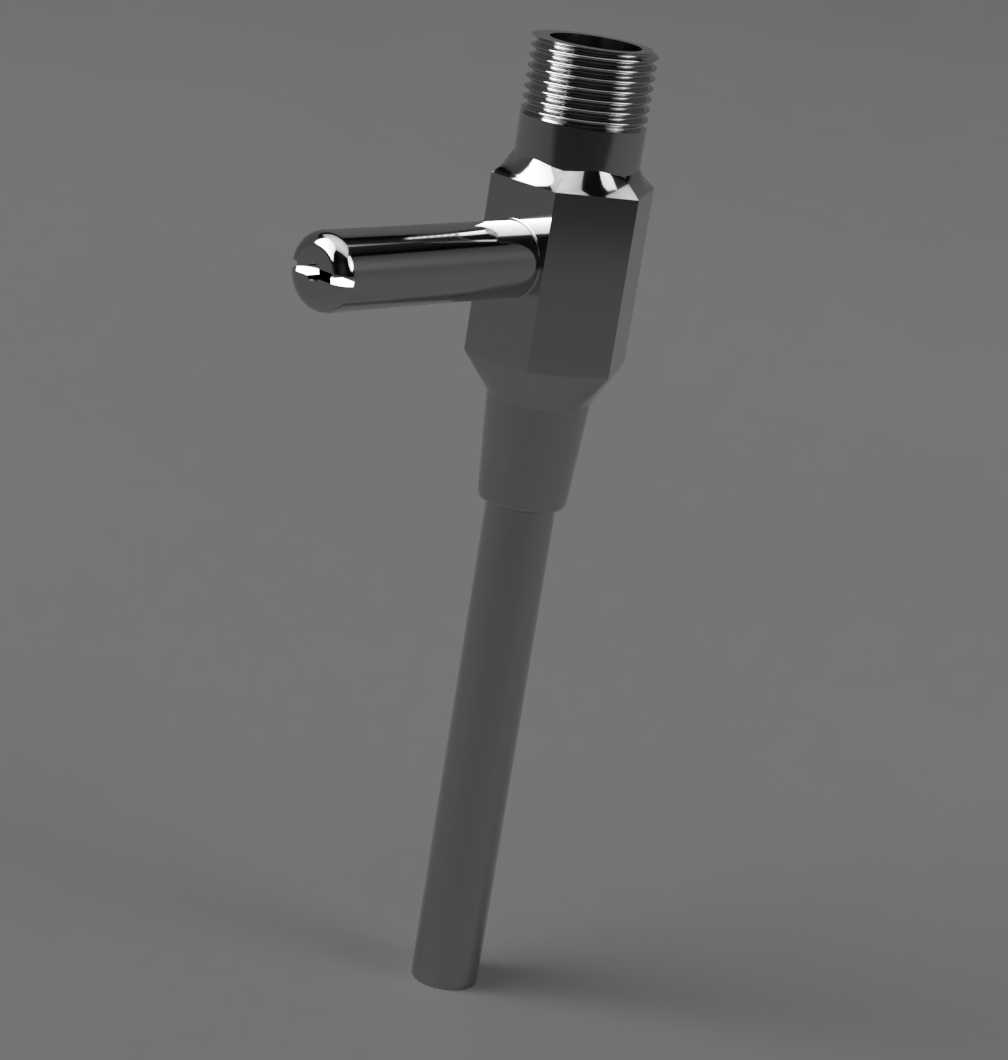

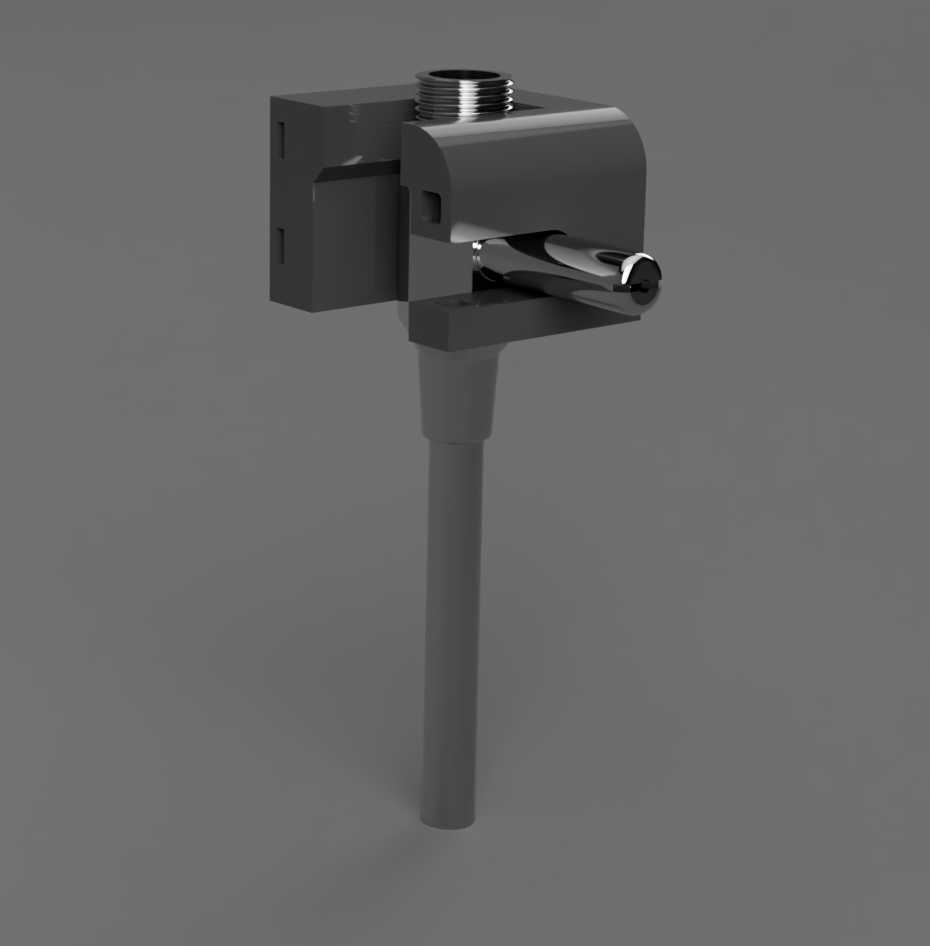

设计时首先考虑安装适配性，底座预留的拉绳槽可以直接用扎带或者不锈钢拉索，将整个支架牢牢绑定在排水口正上方的落水管上，不需要额外在墙面打孔固定，适配外径在50mm到110mm之间的常规PVC落水管，安装时不需要复杂工具，单人就能完成固定操作。支架上部的设备安装位完全匹配洪堡H-12020吸尘器的接口尺寸，顶部预留的标准外螺纹接口可以直接对接真空管路的快插接头，侧向的固定卡扣刚好卡入吸尘器本体的定位槽，设备装上去之后不会因为管路拉扯或者室外风载出现移位，侧向延伸的管路导向槽可以把吸尘器的排气排水口精准对准落水管的进水口，避免废水喷溅到管外。

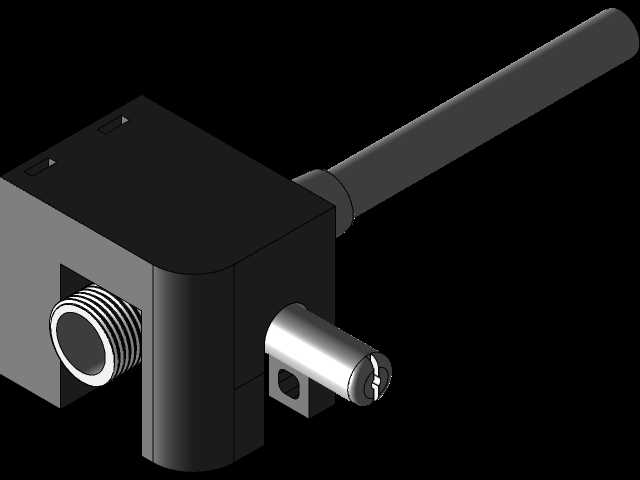

结构上做了针对性的加强处理，立杆部分采用等截面圆柱结构，壁厚预留了足够的安全余量，哪怕长期承受设备重量加上室外的温变老化，也不会出现弯折变形。上部的安装座做了镂空减重设计，在保证连接强度的前提下尽可能降低整体重量，减少对落水管的额外负载。考虑到室外使用的场景，安装座的边角都做了圆弧过渡，没有尖锐的棱角，安装维护时不会划伤操作人员，也不会剐蹭到真空管路的外壁，避免管路长期摩擦出现破损漏气。

实际使用时，支架的安装高度可以根据落水管的进水口位置灵活调整，拉绳槽的长孔设计允许上下微调20mm的安装位置，保证排水口和落水管进水口的对位精度。针对真空管路中常见的气体清洗、冷手指阱这类附属部件，支架上部的安装座侧面预留了扩展安装孔位，可以额外加装小型固定座来安置这些附属配件，不需要额外搭设支架，让整个室外真空管路的布设更加规整，也避免附属部件悬空拉扯管路造成接口漏气。整个支架的结构没有冗余设计，所有的结构特征都服务于固定设备、接驳排水、适配管路这几个核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，能够长期稳定适配实验室室外真空系统的运行需求。
