双叶轮旋转式压缩机结构设计

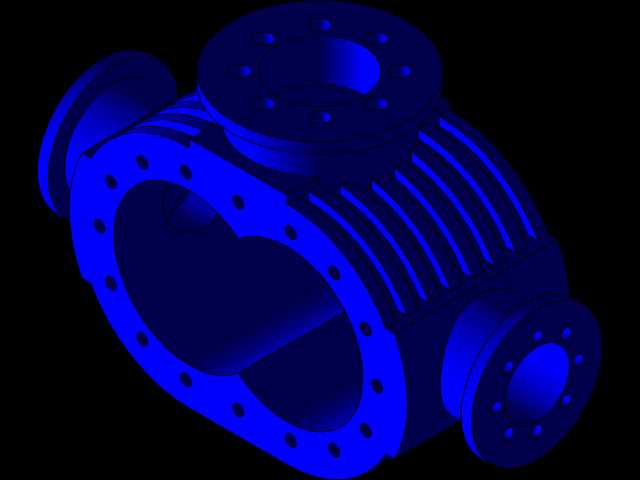

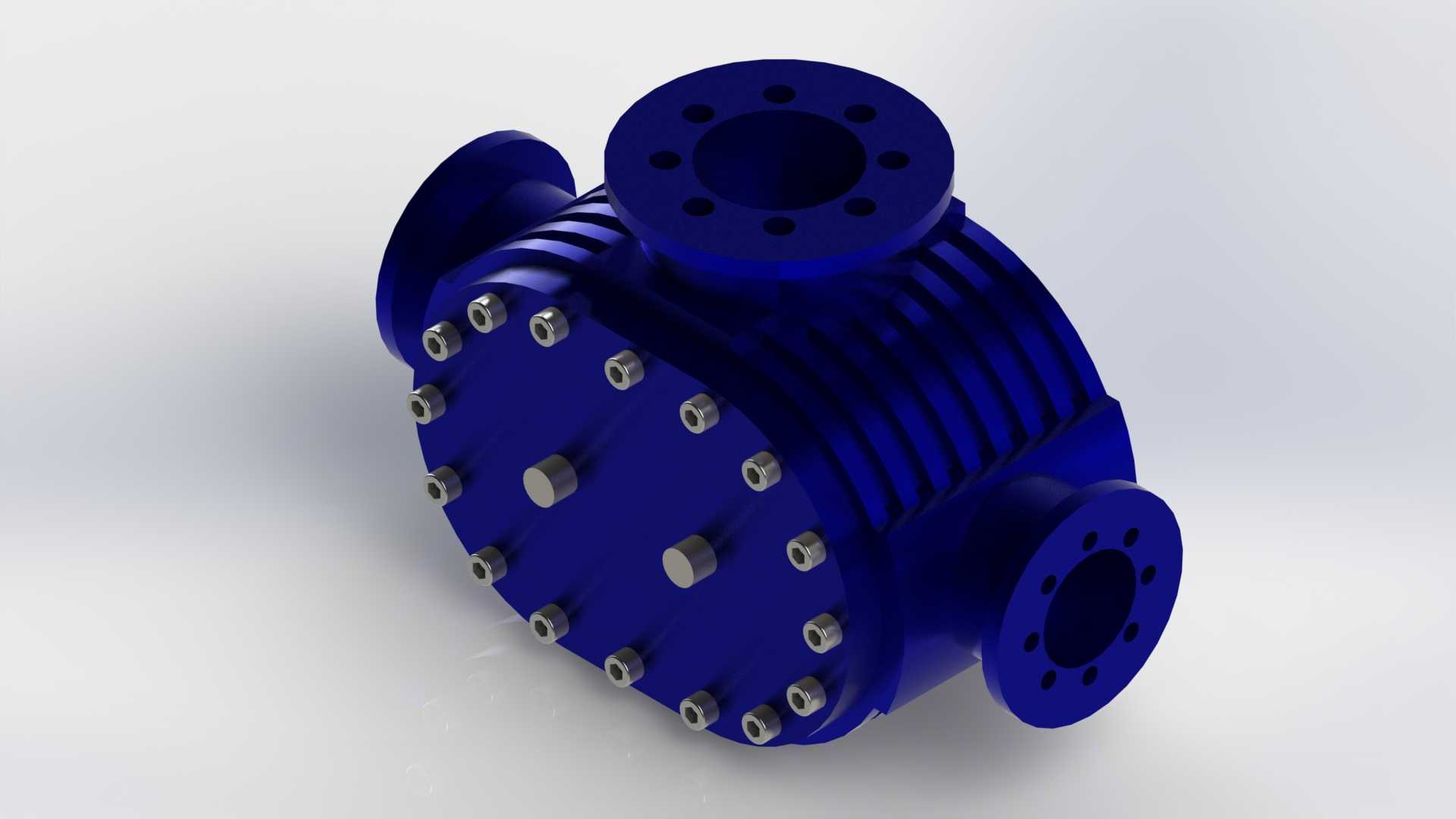

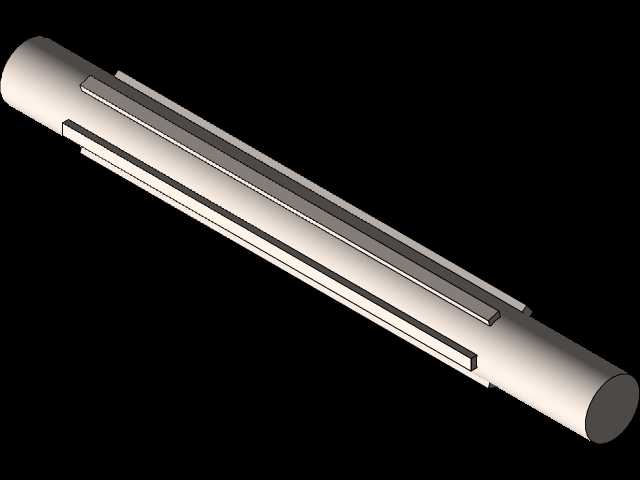

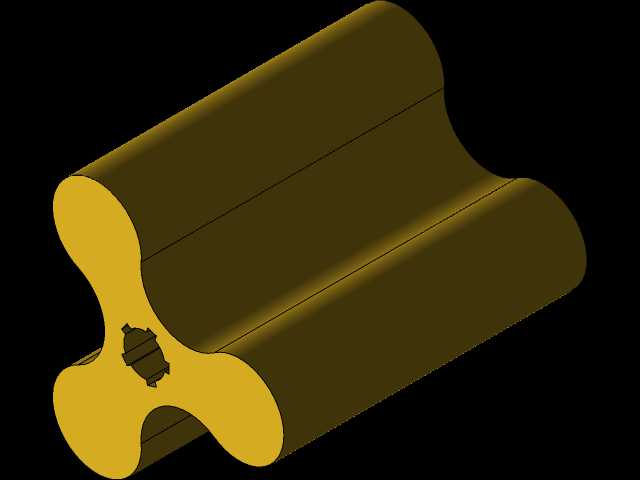

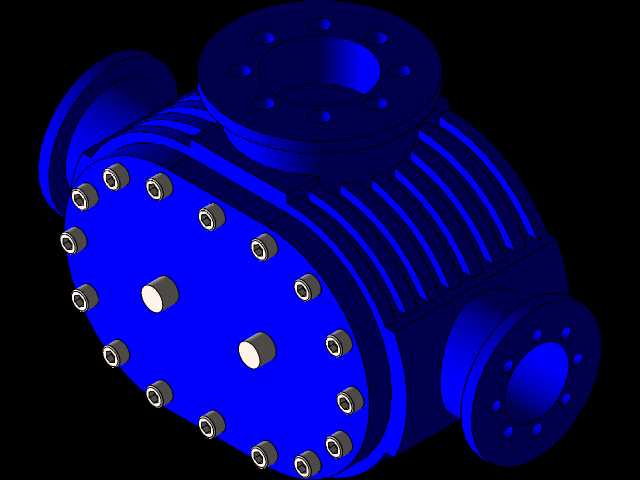

在工业气动系统、中小流量气体增压输送、制冷循环回路这类对压缩设备占地空间、运行平稳性有明确要求的场景里，旋转式压缩机的结构适配性远优于传统往复式压缩设备。这款带双叶轮的旋转式压缩结构，核心设计逻辑是通过腔体内两个同步啮合运转的叶轮，完成进气、压缩、排气的连续工作循环，没有往复式结构的曲柄连杆往复惯性力，运行时的振动幅值更低，对安装基座的抗振要求也随之降低，适合集成在对设备动平衡要求较高的整机系统中。从结构布局来看，整机采用筒式承压腔体设计，三个带螺栓孔的法兰接口分别对应进气、排气以及可选的压力检测/泄压接口，法兰端面的螺栓孔采用均布设计，匹配通用管路法兰的安装孔位标准，现场安装时不需要额外加工转接法兰，能直接对接同通径的工业气体管路。腔体外部的散热肋片沿筒体周向均匀排布，肋片高度与厚度经过匹配设计，既保证压缩过程中产生的热量能通过肋片与空气对流快速散出，避免腔体内温度过高导致气体密封件老化加速，也不会因为肋片过高额外增加整机的外形尺寸，在安装空间受限的撬装设备集成场景里，这种紧凑的散热结构能有效缩减设备整体占位。双叶轮的型线设计采用共轭啮合型线，运转过程中两个叶轮之间、叶轮与腔体内壁之间保持均匀的微小间隙，不需要额外设置接触式密封结构，既能减少运转过程中的摩擦损耗，也能降低易损件的更换频率，日常维护只需要定期检查两端轴承的润滑状态即可。腔体两端的端盖采用周向均布螺栓锁紧，螺栓的预紧力矩经过匹配计算，能保证腔体在额定工作压力下的密封可靠性，端盖上预留的轴承安装位采用同轴度公差约束，装配时能保证叶轮转轴的回转精度，避免叶轮运转时出现擦腔问题。从安装边界来看，整机的三个法兰接口的中心距、法兰端面到腔体中心的尺寸都做了标准化适配，不管是替换现有系统里的老旧同类型压缩机，还是在新系统里做布局设计，都能直接匹配常规的管路排布间距，不需要额外调整管路走向。在实际工况适配中，这种双叶轮旋转结构的压缩过程连续无脉冲，输出的压缩空气压力波动更小，后端不需要配置大容积的稳压罐就能满足气动仪表、精密气动执行元件的供气压力稳定性要求，适合用在中小型制冷机组、车间集中供气支路、实验台气体增压回路这类场景里。设计过程中对腔体的壁厚做了等强度校核，在满足额定工作压力下的强度要求的同时，尽可能缩减了不必要的壁厚冗余，整机重量比同参数的往复式压缩机低三成左右，吊装和现场移位的难度更低，也能减少撬装底座的承重设计要求。
