轴径15至25毫米弹性爪式联轴结构

　　在中小功率传动的轴系布局场景里，这类弹性爪式联轴结构的适配场景覆盖了轻工输送设备、小型实验台架、精密检测仪器的动力输出端与负载端连接环节，区别于刚性联轴器对两轴对中精度的严苛要求，这类带弹性爪嵌块的结构，能在两轴存在少量径向偏移、角向偏斜或者轴向窜动的时候，依然保持稳定的扭矩传递，不会因为安装时的微小对中误差就产生额外的附加载荷，啃伤轴颈或者加剧轴承磨损。

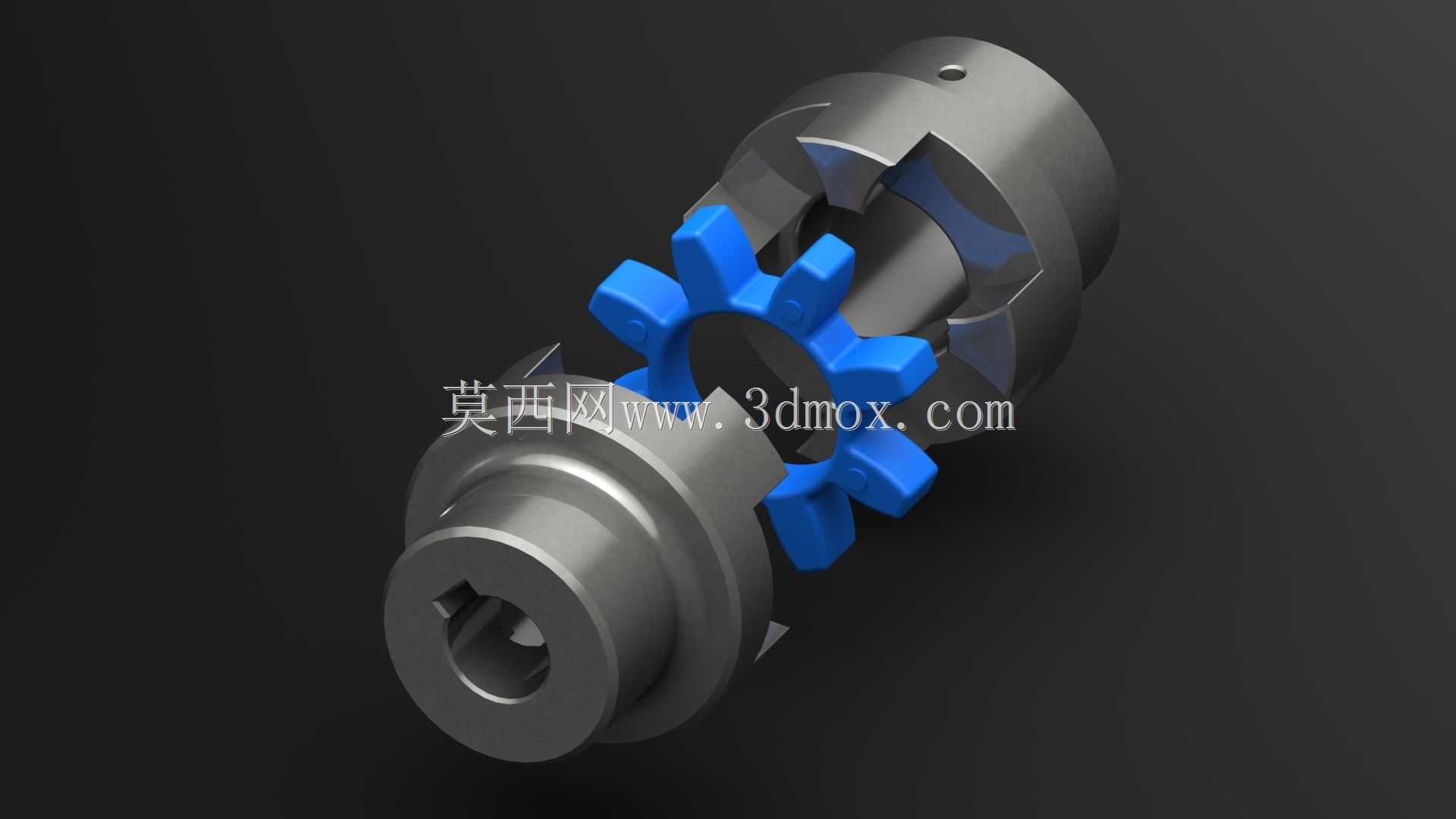

　　从实际使用的功能层面看，中间的蓝色弹性爪块是核心的功能承载件，它嵌合在两端金属半联轴器的爪槽之间，动力从主动端半联轴器输入时，会通过爪槽侧壁挤压弹性块，再由弹性块将扭矩传递到从动端的半联轴器上，这个过程里弹性块本身的弹性变形，既可以吸收传动过程中产生的小幅振动，阻隔负载端的冲击载荷反向传递到电机输出轴，也能补偿安装过程中不可避免的对中偏差，比如很多小型设备机架焊接后存在加工变形，电机安装面和负载安装面的同轴度很难做到0.02mm以内的高精度，用这类弹性爪联轴器就可以放宽安装时的对中公差要求，降低现场装配的调试难度，也减少后期运行中因为对中不良导致的轴承发热、密封件过早磨损的故障概率。

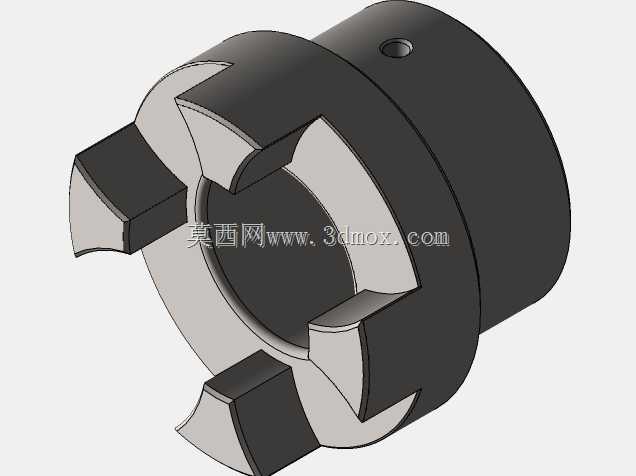

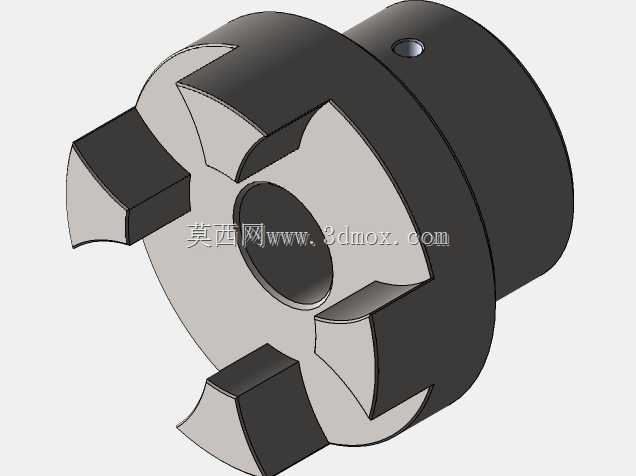

　　设计这类结构的时候，首先要明确适配的轴径范围是15毫米到25毫米，对应的传递扭矩区间要匹配这个轴径段常用的动力源，比如功率在0.75kW到3kW之间的四级异步电机，输出转速在1400r/min左右的时候，扭矩传递的冗余量要留到1.5倍以上，避免启动瞬间的峰值扭矩剪断弹性块。两端半联轴器的爪型设计采用了等距分布的凸爪结构，每个凸爪的侧面做了小角度的拔模斜度，一方面是方便弹性块的嵌入安装，另一方面在弹性块出现磨损需要更换的时候，不需要完全拆开两端的轴系固定件，只需要将两轴稍微拉开一点间隙，就能把磨损的弹性块取出来替换，大幅降低后期维护的工作量。金属半联轴器的轴孔部分，设计了标准的键槽结构，适配普通平键的连接方式，同时轴孔端部设置了紧定螺钉孔，在一些负载波动不大、不需要传递大冲击扭矩的场景下，也可以直接用紧定螺钉顶紧轴面完成固定，适配不同的安装需求。

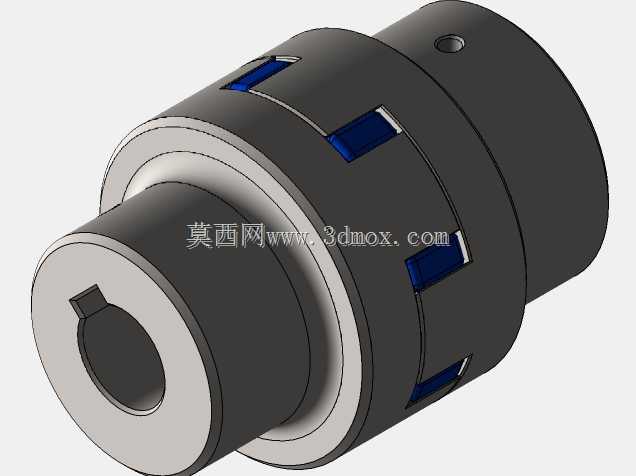

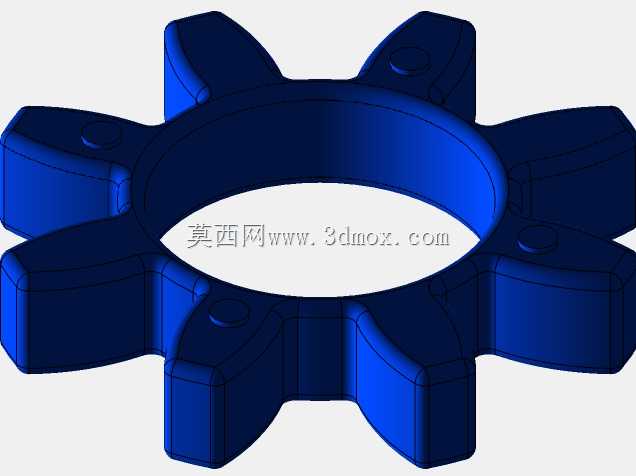

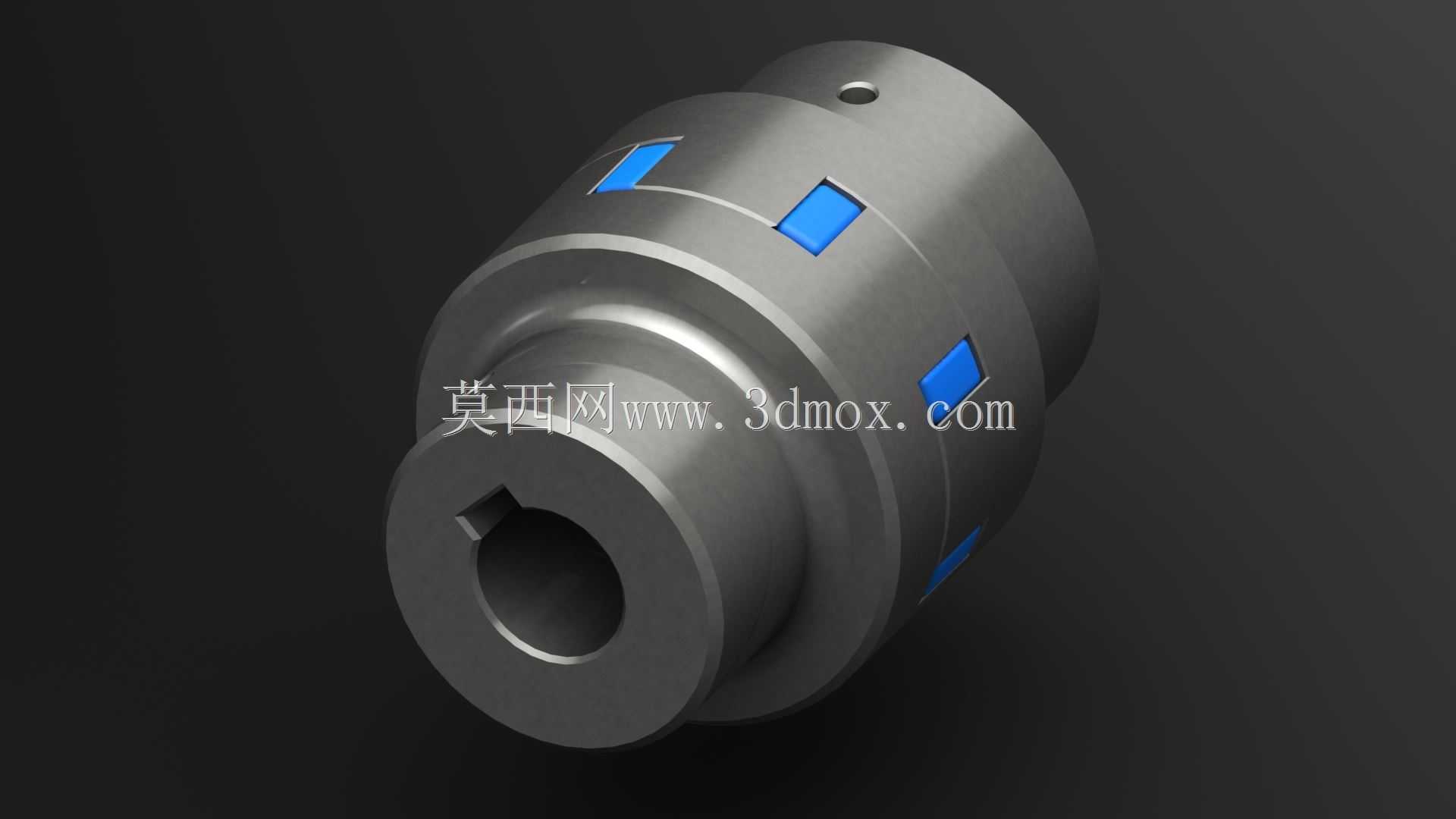

　　从安装边界尺寸来看，这类联轴器的最大外径不会超过适配轴径的3倍，也就是对应25mm最大轴径的时候，整体外径控制在75mm以内，轴向总长度控制在100mm左右，不会占用过多的轴系安装空间，在很多安装空间局促的小型设备里，不需要额外扩大机架的安装间距就能完成布置。弹性块的材质选用耐磨的聚氨酯类弹性材料，硬度控制在邵氏80A到90A之间，既保证足够的刚性传递扭矩，又有合适的弹性变形量来补偿偏差和吸收振动，长期运行下的压缩永久变形率控制在较低水平，避免运行一段时间后弹性块被压溃，出现传动间隙变大、传动精度下降的问题。

　　在实际选型应用的时候，需要注意这类联轴器不适合用在重载、大冲击的传动场景，比如破碎机、大功率输送机的主传动链路，它的适用场景集中在中小扭矩、转速中等、对减振有一定要求的轴系连接里，比如小型包装设备的送膜辊传动、实验测试设备的动力连接、小型泵类的动力端连接，这些场景里负载波动不大，对传动的平稳性有一定要求，同时安装精度受机架加工条件限制没法做到极高的对中精度，用这类弹性爪式联轴结构就能兼顾传动可靠性、安装便捷性和后期维护的便利性。另外在装配的时候，要注意两轴之间的预留间隙要和弹性块的轴向宽度匹配，不能把两轴顶死，否则会导致弹性块受到额外的轴向挤压力，运行中过早出现疲劳损坏，同时凸爪和弹性块的嵌合要到位，不能出现局部接触的情况，否则会导致局部应力集中，短时间内就磨坏弹性块的接触部位。
