车载剪式机械顶升支撑结构设计

项目分类:千斤顶 发布时间:2021-10-07 ID:296809
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计
  • 车载剪式机械顶升支撑结构设计

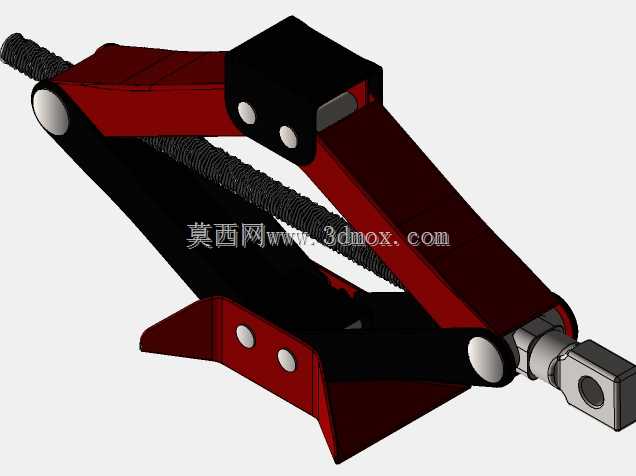

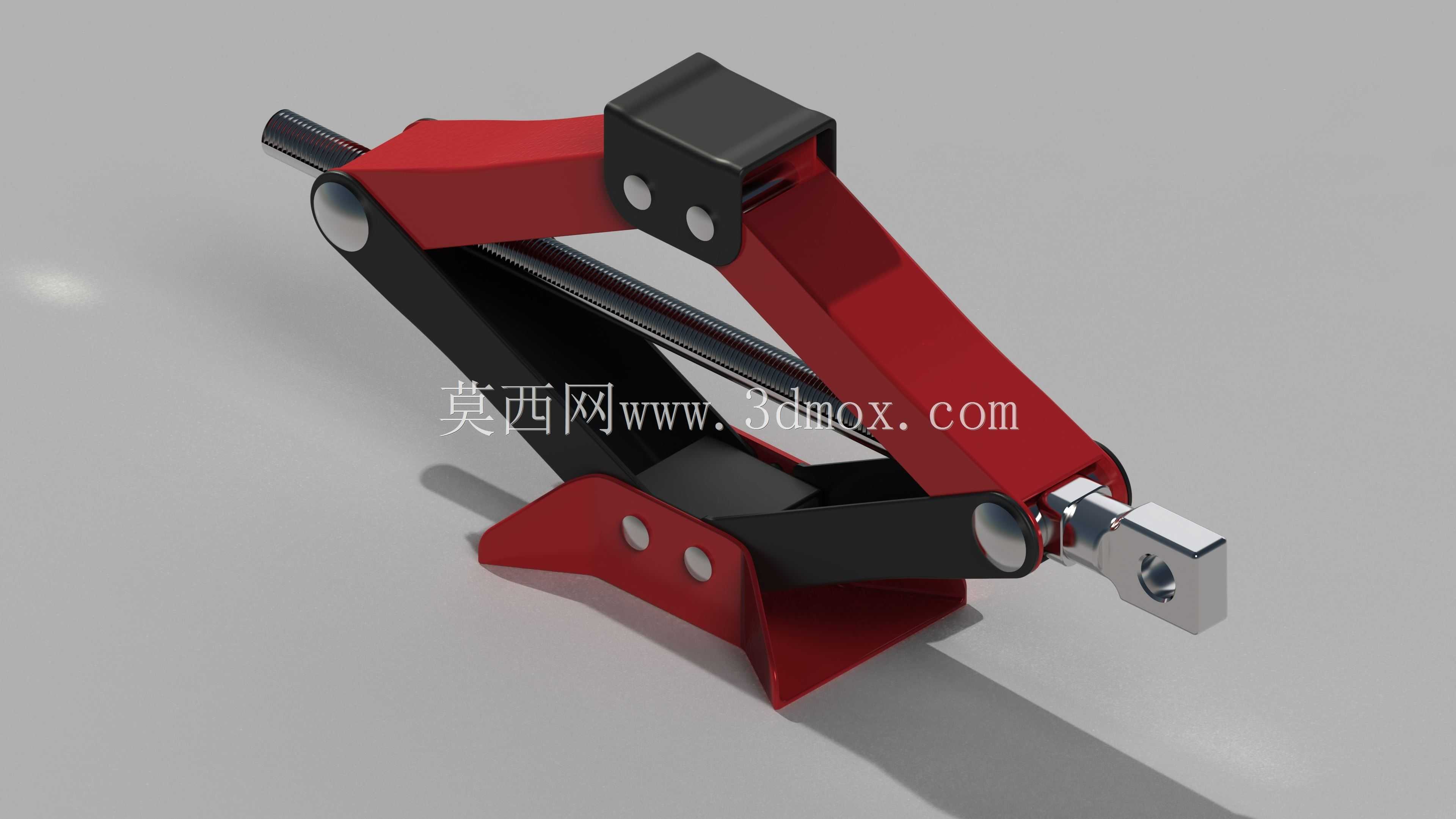

  日常汽修场景里,更换轮胎、底盘检修作业时,剪式顶升结构是私家车主、小型维修门店最常用的便携支撑设备,这类结构依靠剪臂的交叉铰接实现力的放大与行程的线性转换,不需要复杂的液压管路,整体结构紧凑收纳后体积小,放在车辆后备箱几乎不占用储物空间,适配绝大多数家用乘用车的底盘顶升需求。从结构设计逻辑来看,这套剪式支撑结构采用对称双剪臂布局,上下两端分别设置支撑托块与底座承力板,中间通过传动丝杆串联两侧铰接点,转动丝杆时会带动两侧铰接点同步靠近或远离,以此实现整体高度的升降调节,丝杆采用梯形螺纹设计,具备自锁特性,顶升到位后不会因为负载出现自行回落的问题,作业时的安全冗余足够覆盖家用车1.5吨到2吨的单侧顶升负载需求。

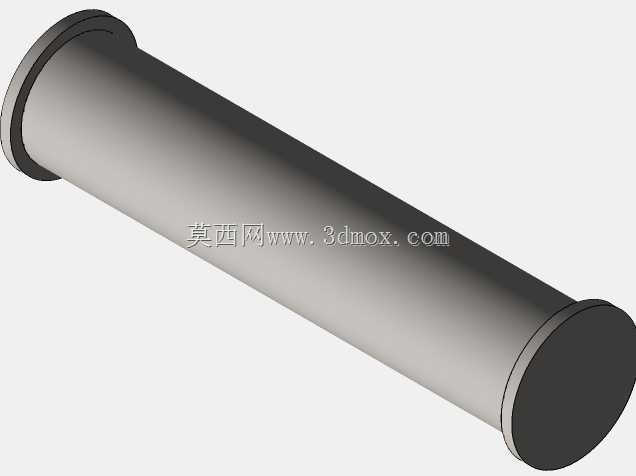

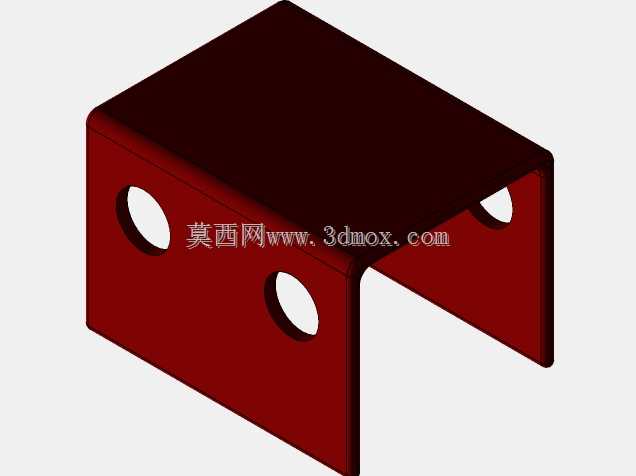

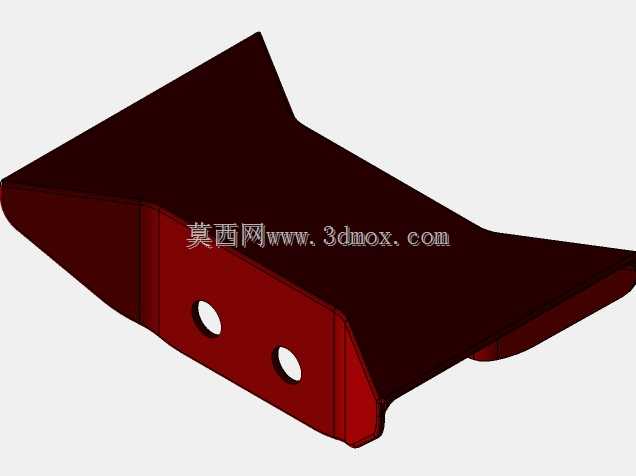

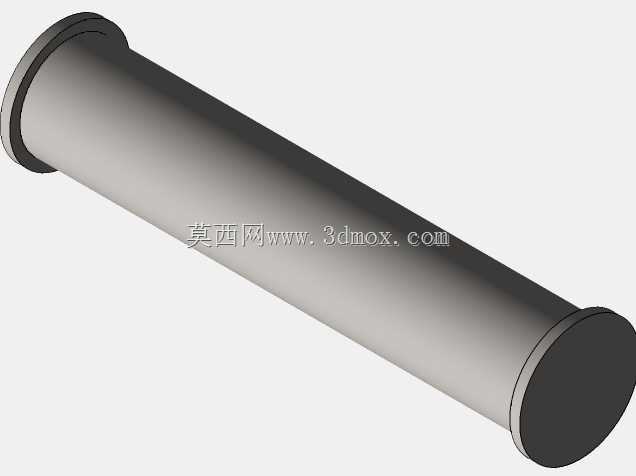

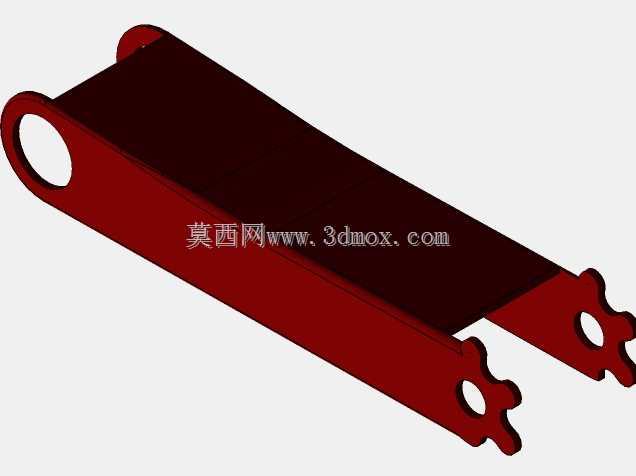

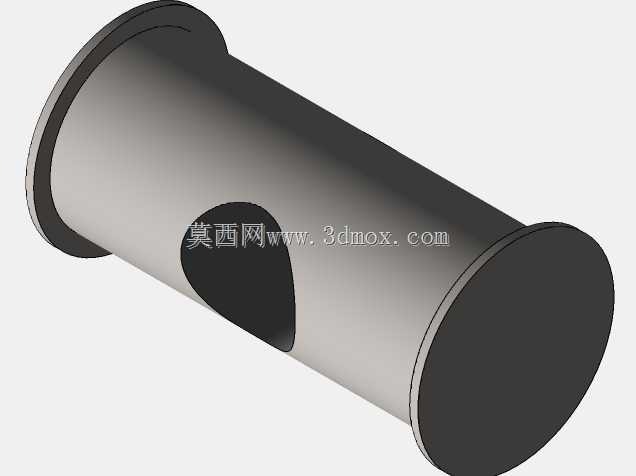

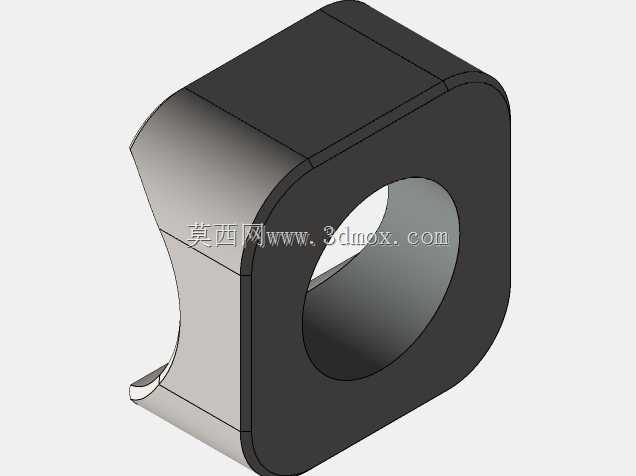

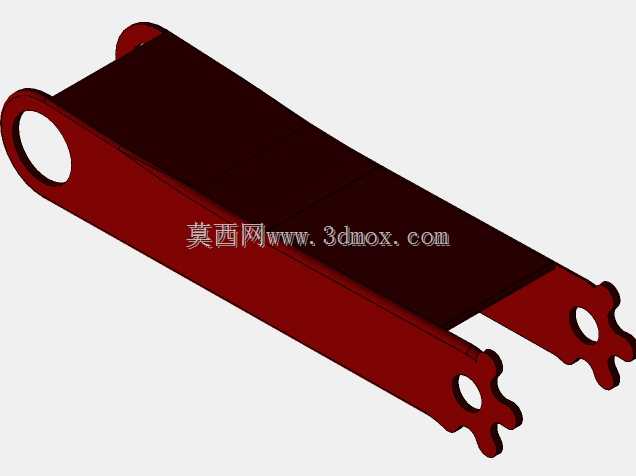

  设计过程中首先要明确安装边界,收纳状态下整体高度要控制在120mm以内,才能适配多数家用轿车底盘边缘的最低离地间隙,避免顶升初始阶段无法将托块卡入底盘支撑位;最大顶升行程设置在300mm左右,足够将轮胎抬升至完全脱离地面,满足换胎作业的空间需求。底座采用加宽的板式结构,接触地面的面积经过核算,在平整的硬化路面上不会出现下陷侧翻的问题,上端托块做了卡槽造型,能够精准卡入车辆底盘预设的顶升加强筋位置,避免顶升过程中出现滑脱。剪臂主体采用冲压成型的钢板结构,铰接位置采用销轴连接,销轴与臂身的孔位采用间隙配合,保证升降过程中转动顺畅无卡滞,同时铰接位置做了加厚处理,避免长期承受交变载荷出现孔位变形、臂身开裂的问题。

  传动丝杆的端部设置了外接扳手的连接位,可以配套随车的棘轮扳手或者撬杆转动,不需要额外配套专用工具,操作门槛低,普通人参照车辆说明书就能独立完成操作。不同于液压顶升设备需要定期维护油封、补充液压油,这类纯机械剪式结构几乎没有后期维护成本,只要避免丝杆位置长期沾附泥水出现锈蚀,就能长期保持可靠的工作状态,在户外应急场景下的适应性远高于同吨位的液压类顶升设备。结构建模过程中需要重点校核剪臂在最大伸展高度、额定负载下的受力变形量,保证臂身的弯曲挠度在允许范围内,同时要验证丝杆的轴向承载力是否满足负载要求,避免丝杆出现屈服变形;铰接销轴的剪切强度也要做对应核算,保证极端负载下不会出现销轴断裂的风险。整体结构没有多余的复杂零件,所有零部件都采用常规的机加工、冲压工艺就能生产,制造成本低,量产一致性好,是民用便携顶升工具里经过长期市场验证的成熟结构方案。
