立式侧进调节型工业控制阀结构设计

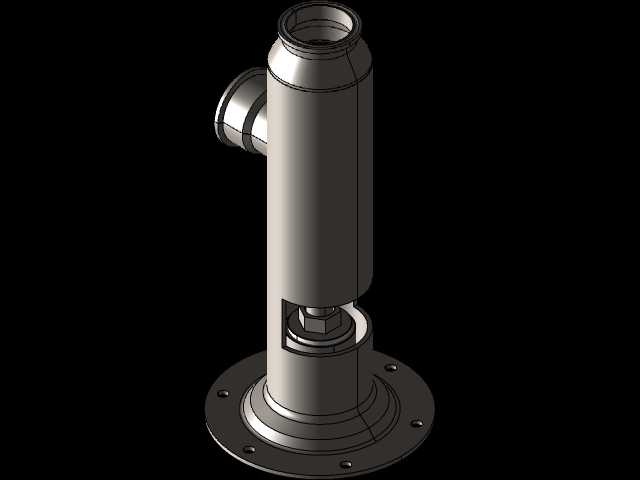

这款立式侧进结构的调节类阀门，主要面向洁净流体管路的流量、压力调节工况设计，常见应用在食品饮料加工、制药纯化水输送、精细化工配料等对管路卫生性、调节精度有要求的生产场景中，区别于常规直通式调节阀的侧进上出流道设计，能在垂直安装的管段上完成侧向支路汇入后的介质调节，减少管路弯头的使用数量，降低管路整体的流阻损失。从结构设计逻辑来看，整体采用立式同轴布局，底部带安装法兰盘，法兰盘上均布安装螺栓孔，安装时可直接固定在支架或者设备接口端面上，安装基准面与阀体轴线保持垂直，能保证阀杆运行过程中的同轴度，避免长期运行出现阀杆偏磨导致的内漏问题。阀体主体为等径直筒结构，侧向接口采用与主筒体同曲率的相贯线焊接结构，相贯位置做了内流道圆角过渡处理，避免介质在转角位置形成涡流区，减少介质残留与流道冲蚀风险。顶部接口采用快装卡箍式连接结构，适配常规卫生级管路的快装接头，能实现快速拆装清洗，符合卫生级工况的CIP清洗要求。内部阀芯采用柱塞式调节结构，阀芯与阀座的配合面做了锥面导向设计，调节过程中阀芯沿轴线上下移动，改变流道的通流截面积，实现对介质流量的线性调节，阀杆与阀体之间的密封采用多层填料组合结构，既保证阀杆活动时的密封性，又能降低阀杆动作的摩擦阻力，适配气动或者电动执行器的驱动需求。从安装边界来看，阀体主筒体的长径比控制在3:1左右，侧向接口的轴线距离底部安装法兰面的高度预留了足够的管路安装操作空间，安装时不需要额外裁剪周边管路，侧向接口与顶部接口的轴线呈90度垂直布局，能适配垂直管段侧向进料、顶部出料的管路排布，在空间紧凑的生产车间管路改造场景中，能有效减少管路排布的空间占用。设计过程中针对流道的介质流速分布做了优化，将阀芯调节位置设置在主筒体下部靠近安装法兰的位置，介质从侧向接口进入后，沿筒壁下行经过阀芯调节区，再沿筒体轴向向上从顶部接口流出，这种流道设计能让介质在调节后形成稳定的层流状态，避免阀芯节流后出现的介质紊流对上游管路造成压力冲击，同时也能降低阀门运行过程中的振动与噪音。阀体外部没有多余的凸起结构，表面做了镜面级抛光处理，不容易积尘积料，日常清洁维护十分方便，底部法兰与阀体的连接位置做了圆弧过渡，不存在清洁死角，符合卫生级生产设备的外观设计要求。
