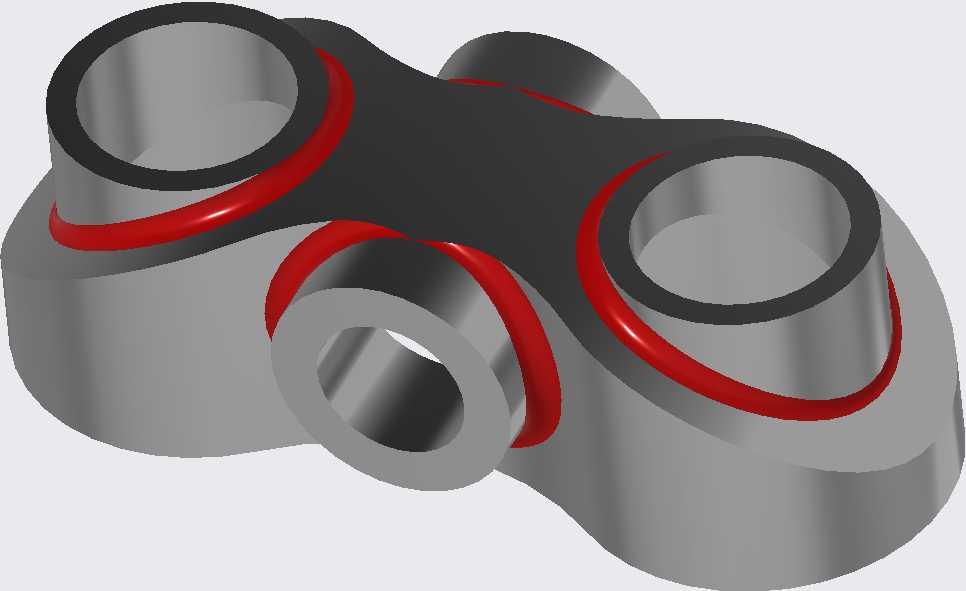

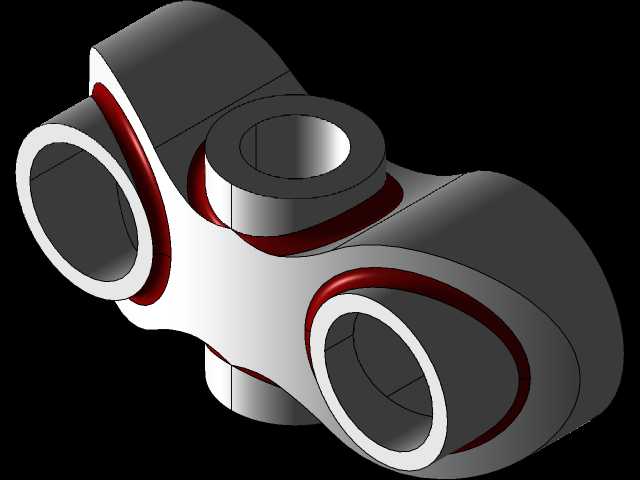

多通路集成式管道连接接头参数化结构

　　这类多通路管接头主要应用在流体输送系统的管路分叉、汇流节点，常见于液压动力单元、气动控制回路、工业冷却循环管路、小型化工介质输送管线中，用来替代多个单通接头拼接的冗余结构，减少管路连接点的泄漏风险，同时压缩管路排布的占用空间。从实际使用场景来看，这类接头往往布置在设备内部管路密集的区域，比如机床的润滑管路分支、自动化生产线的气动信号管线汇流排、小型液压站的油路分配节点，相比传统外接三通、四通的拼接方案，集成式的一体结构能减少至少30%的接头装配工作量，也避免了多接头拼接带来的累计安装误差。

　　设计这类接头时，首先要匹配对应管路的通径要求，每个接口的内径尺寸需要和对接管路的通流能力匹配，避免通径突变造成的流体压损，接口处的密封槽结构要适配常用的O型圈或者卡套密封形式，保证不同压力等级下的密封可靠性。参数化建模的逻辑是先确定各通路的轴线夹角，根据管路走向需求调整各接口的伸出长度与偏转角度，主体过渡区域采用大圆角平滑过渡，既可以降低流体在拐角处的湍流损耗，也能避免结构应力集中，提升接头的承压能力。

　　外形尺寸上，这类接头的安装边界需要考虑周边管路的操作空间，每个接口的外接部位要预留足够的管钳或者扳手操作空间，避免安装时和相邻管路、设备结构件发生干涉。主体壁厚的设计要结合管路的工作压力计算，保证在额定工作压力下有足够的强度余量，接口的连接端尺寸要符合对应管路的连接标准，不管是卡套式、螺纹式还是快插式接口，都要保证和标准管路配件的互换性。

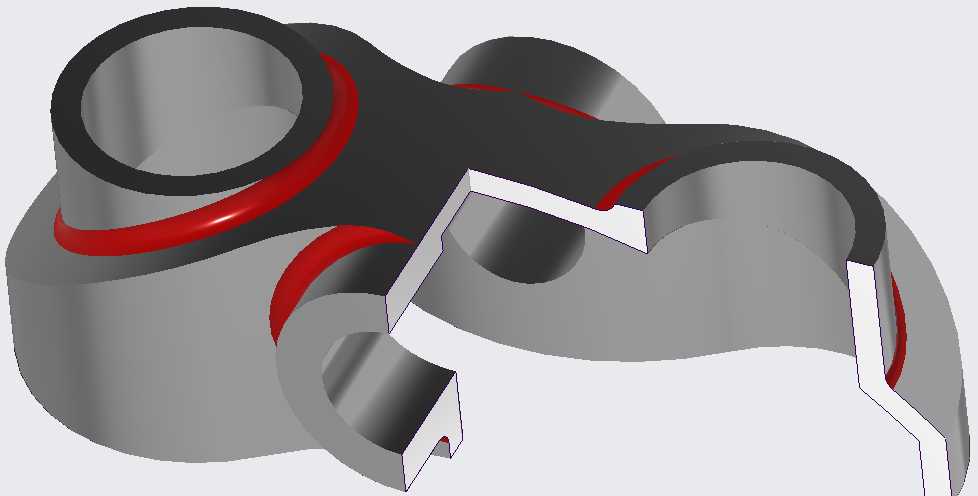

　　实际建模过程中，各通路的相交区域要做布尔运算后的圆角处理，避免出现尖锐的内部棱角，减少流体介质在内部的残留，对于输送有洁净要求的介质时，内部流道的平滑度也能降低介质挂壁的风险。外部结构上，接头的主体部位可以根据安装需求设计对应的安装固定位，比如侧边的安装孔或者卡接槽，方便将接头固定在设备的安装板或者支架上，避免管路振动造成接头松动。不同通路的接口可以根据需求设计成不同的通径，适配不同流量的支路需求，参数化的模型可以快速调整各接口的尺寸、角度、伸出长度，不用重新从零开始建模，大幅提升同系列不同规格接头的设计效率。在管路排布设计阶段，这类参数化接头可以直接导入装配体中调整参数，快速适配不同的管路走向方案，减少设计迭代的时间成本，也能提前验证安装空间是否充足，避免生产装配阶段出现干涉问题。
