剪叉式升降台LTFT结构设计

　　剪叉式升降台属于工位高度调节类工装，在装配线、维修工位、检测平台以及轻型物料举升场景中使用频繁。它的核心价值不是追求大吨位举升，而是在有限占地范围内提供稳定、可重复的垂直高度变化，使工件或操作面维持在便于人员作业、传感器检测或设备对接的位置。

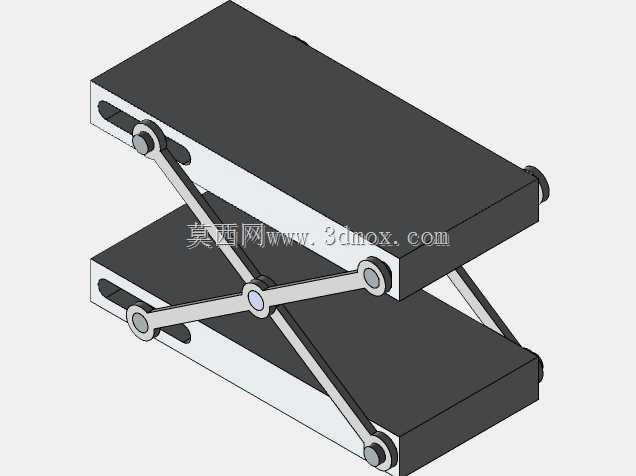

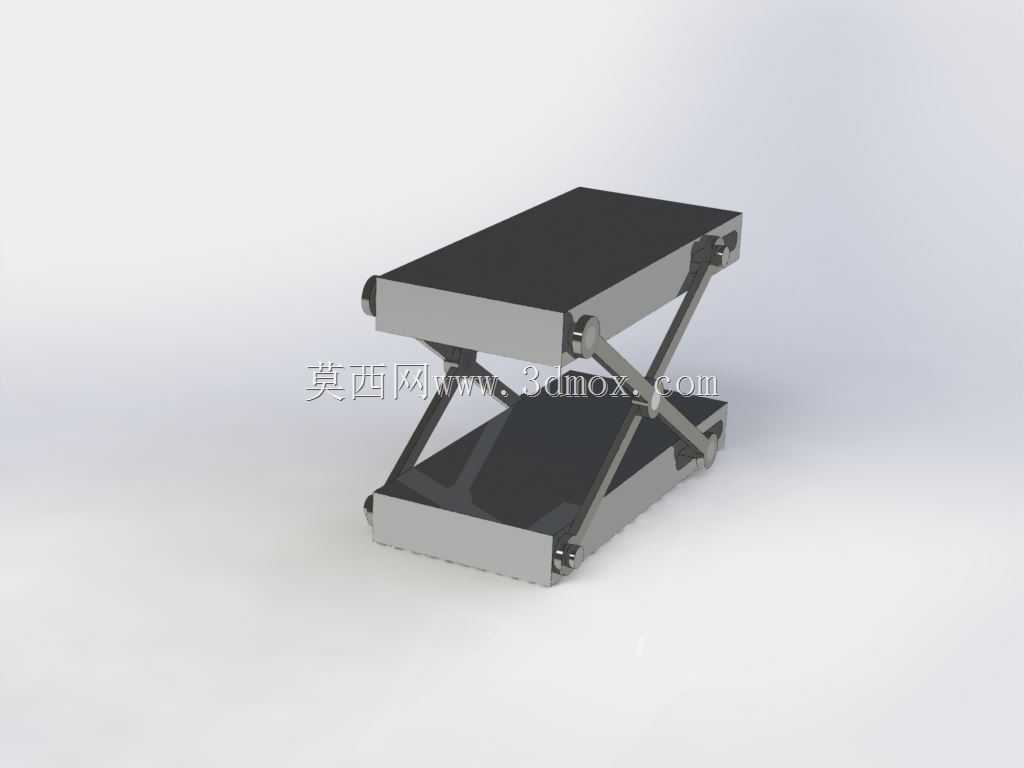

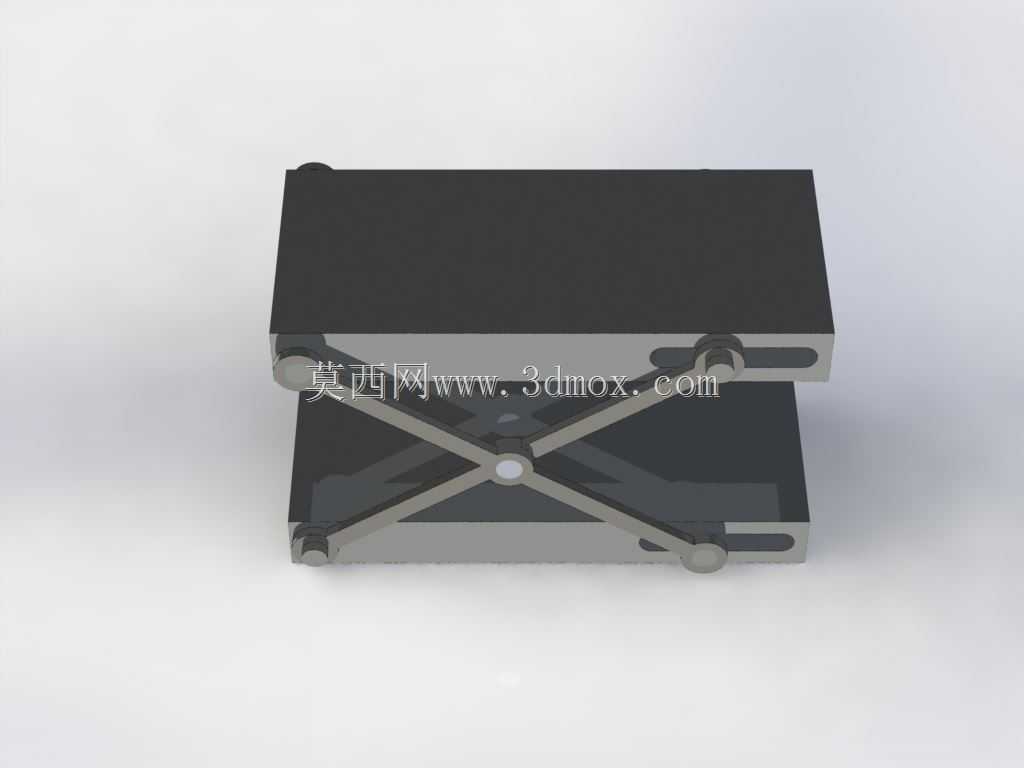

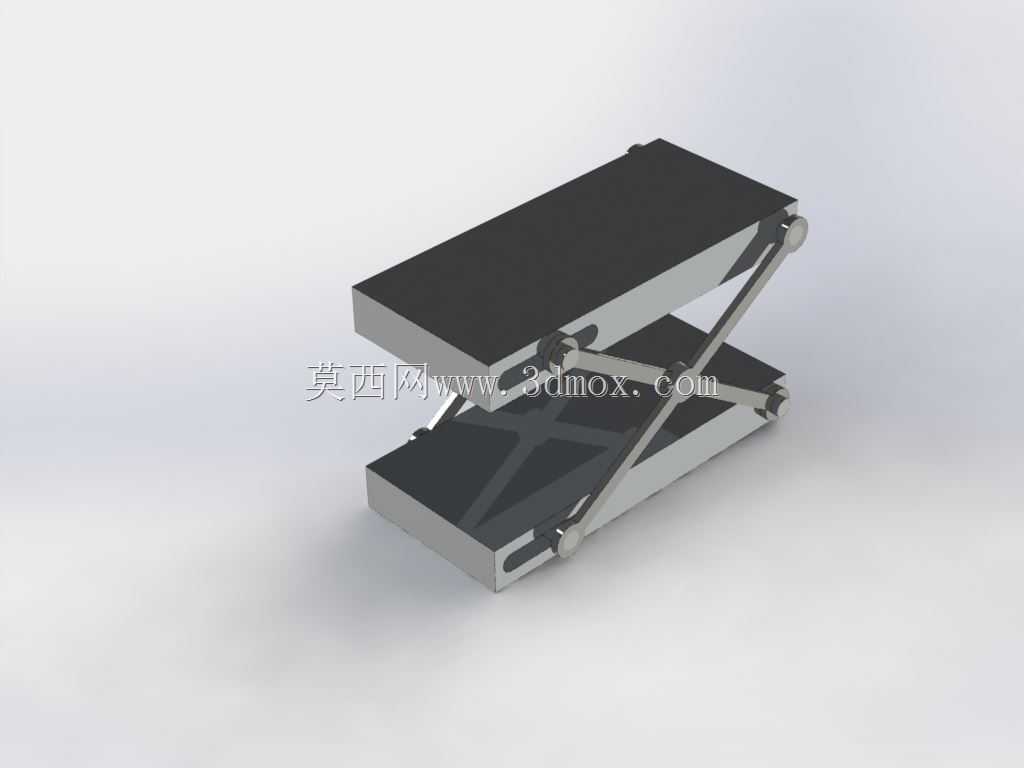

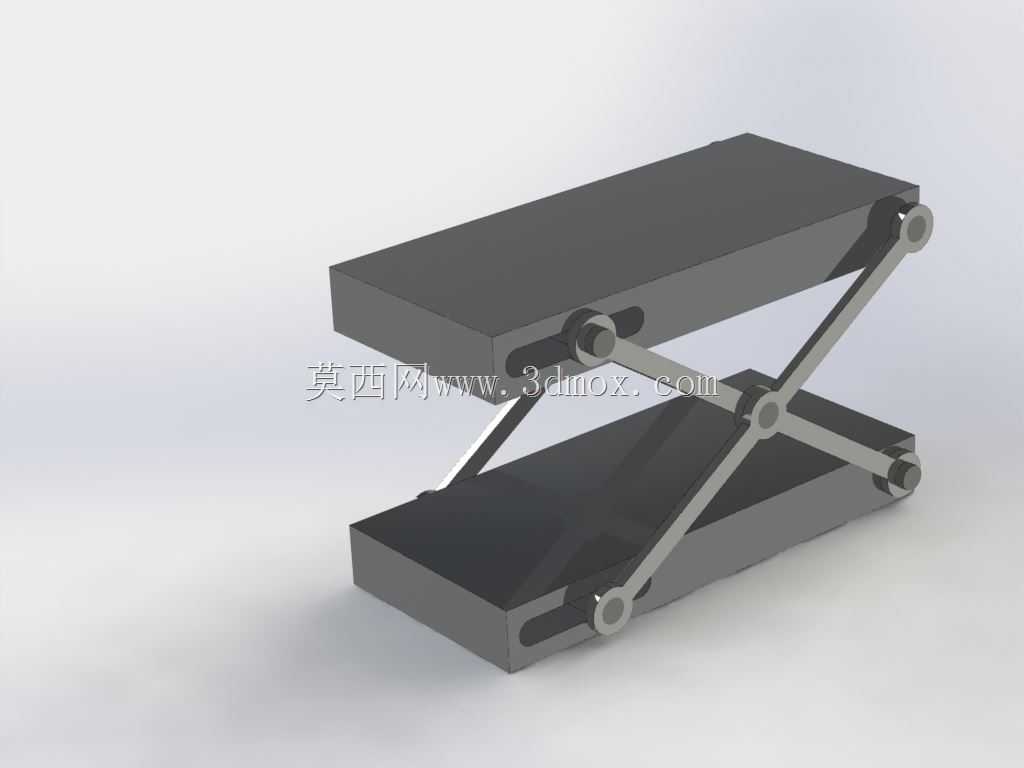

　　该结构采用上下两层平台配合交叉剪臂的布置方式。下层平台承担安装基准作用，可固定在地面、机架或移动小车上；上层平台作为承载面，用于放置工件、夹具或小型设备。两组剪臂在中部通过铰接轴形成交叉支撑，臂端分别与上下平台的铰接座、滑动座连接。升降过程中，剪臂绕中间销轴转动，一端沿平台导轨方向滑移，从而把水平方向的约束运动转化为平台的垂直升降。这种机构的特点是收拢状态高度低、展开后行程较大，并且在中位附近具有较好的几何稳定性。

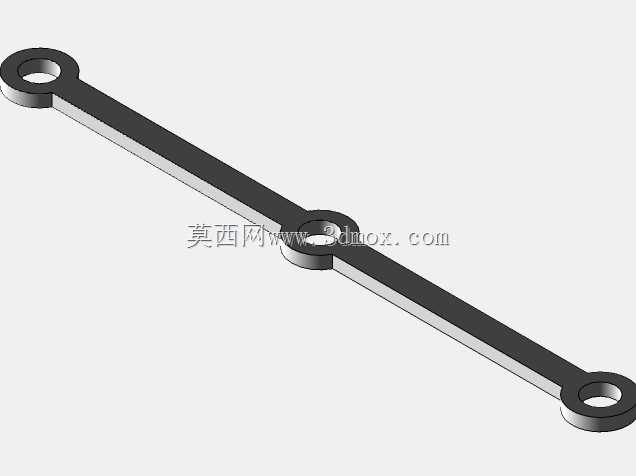

　　从承载逻辑看，平台受力并非只由单一杆件承担。上层载荷通过台面传递到剪臂端部铰点，剪臂以压弯组合形式承受载荷，铰接轴则承受剪切力。因此在结构细化时，铰点同轴度、臂板厚度、滑块间隙和平台刚度都需要重点校核。若台面跨距过大而腹板或加强筋不足，加载后容易出现台面挠曲；若剪臂侧向宽度过小，高位状态下又可能产生侧摆。模型中上下平台采用较宽的盒式轮廓，剪臂布置在平台两侧，有利于形成稳定的支撑多边形。

　　设计这类升降台时，通常先确定最低高度、最高高度、额定载荷和安装 footprint，再反推剪臂长度、铰点位置和驱动件行程。收拢高度受剪臂折叠后所占空间限制，最高位置则受臂长、铰接点行程和机构死点位置影响。驱动可采用电动推杆、液压缸、丝杠或气弹簧，驱动点一般布置在底座与剪臂之间，也可布置在两组交叉臂之间。驱动点越靠近主铰点，所需推力往往越大，但机构布置更紧凑；驱动点越远离铰点，力臂条件改善，但对安装空间要求更高。

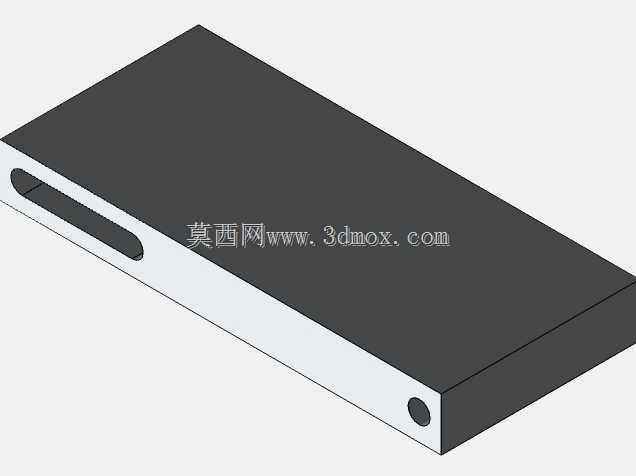

　　安装边界方面，底座需要保留铰接支座和滑动导向区域，周围应留出维护空间，避免剪臂展开时与周边护栏、线体或设备干涉。上层台面与工件夹具连接时，应尽量让载荷中心落在剪叉支撑范围内，偏载会使单侧臂板和滑块受力增大。若用于流水线旁的高度适配，还需考虑台面与输送线、检测相机或机械手取料高度之间的对接关系。

　　三维建模时，交叉臂、销轴、滑块和平台铰接座应按实际装配关系建立，重点检查升降全行程中的碰撞、铰点同心和滑块导向长度。该模型适合用于剪叉机构原理验证、工装方案沟通以及轻型升降工位的结构参考。
