双耳环式标准拉杆液压油缸结构

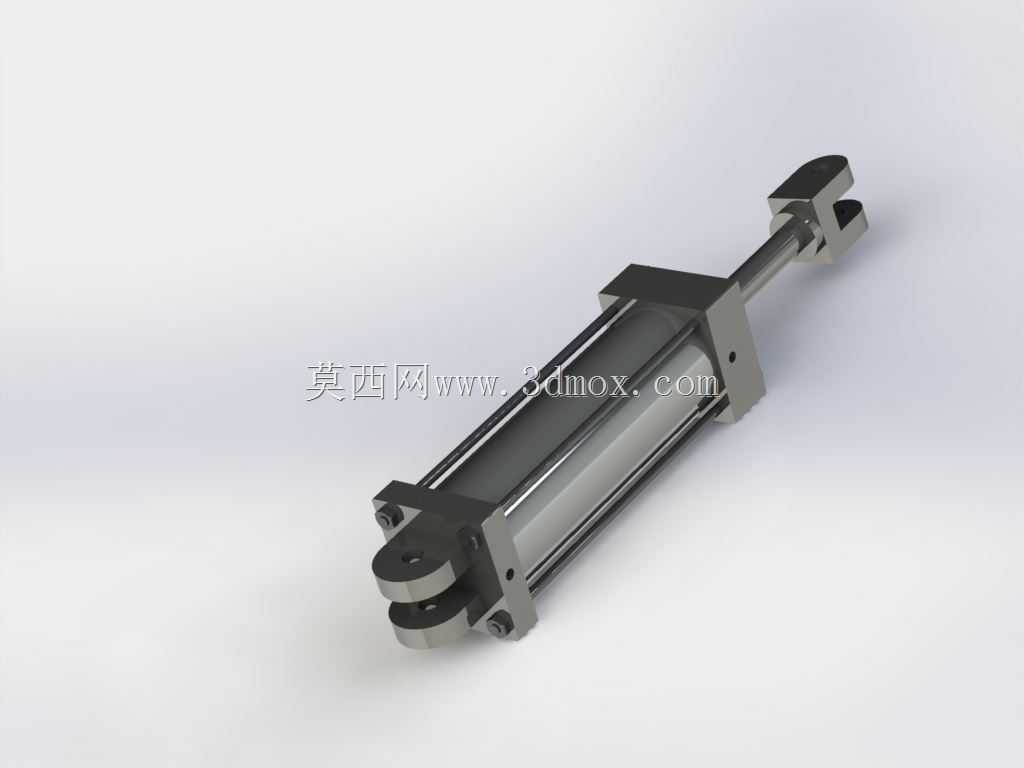

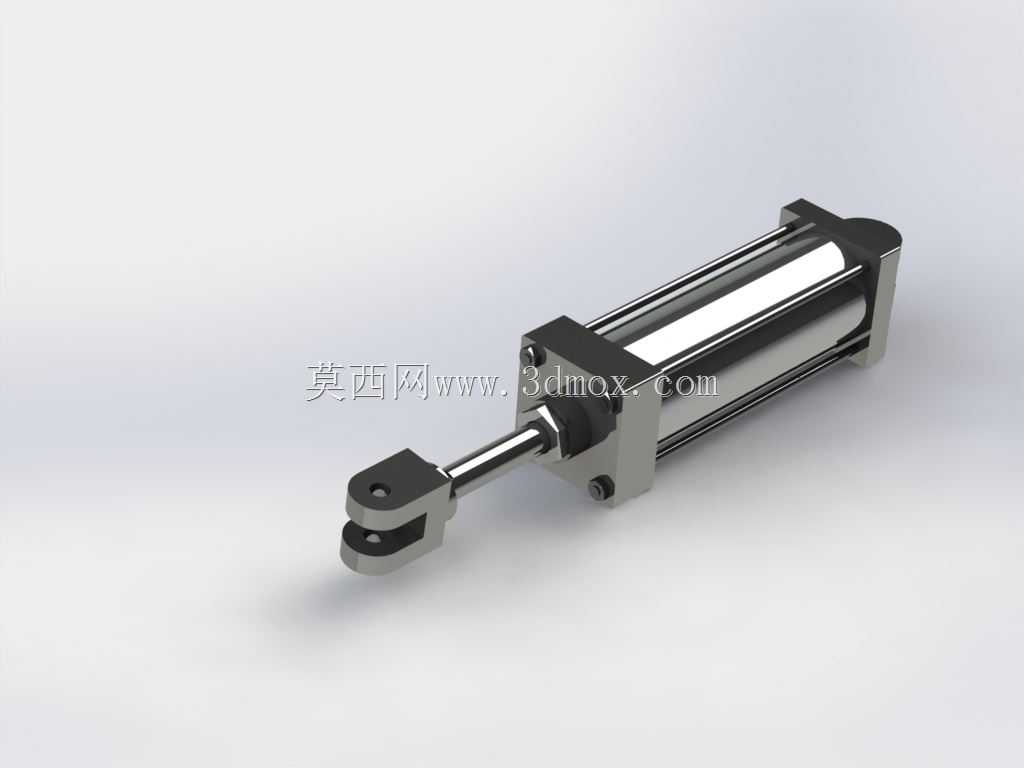

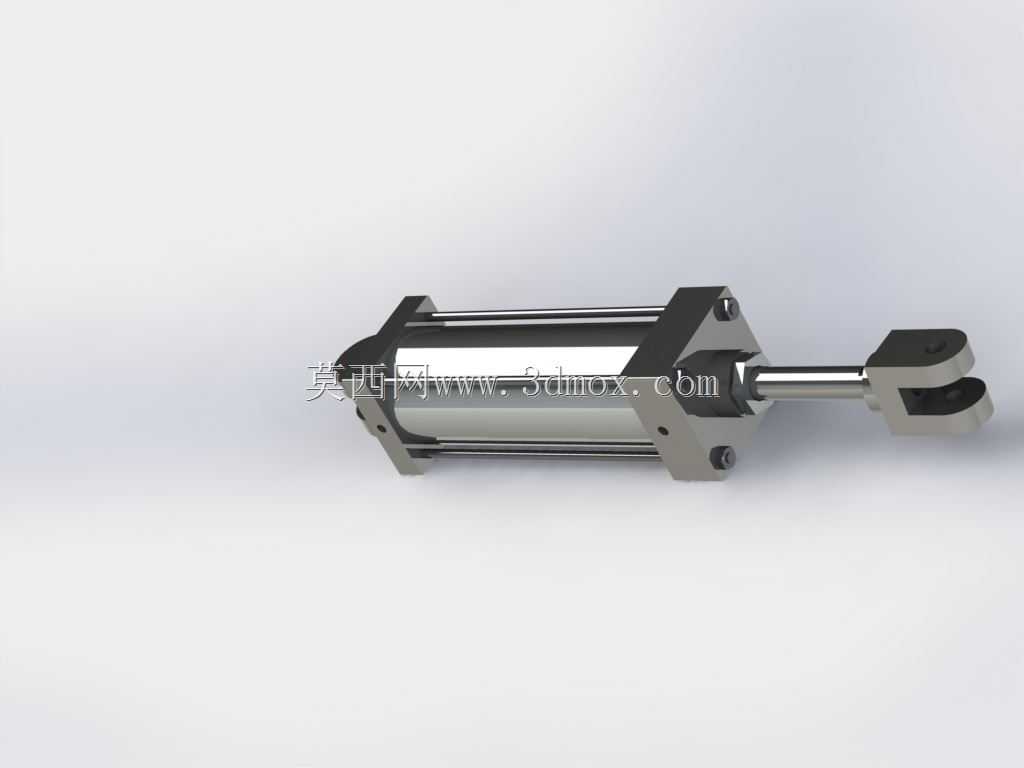

　　该模型呈现的是一款两端带铰接安装结构的拉杆式液压油缸，属于液压系统中把压力能转换为直线往复机械能的末端执行元件，在工程机械支腿收放、机床夹具夹紧松开、自动化生产线工件推送、冶金设备辊缝调整、农业机具举升翻转等场景中大量使用。

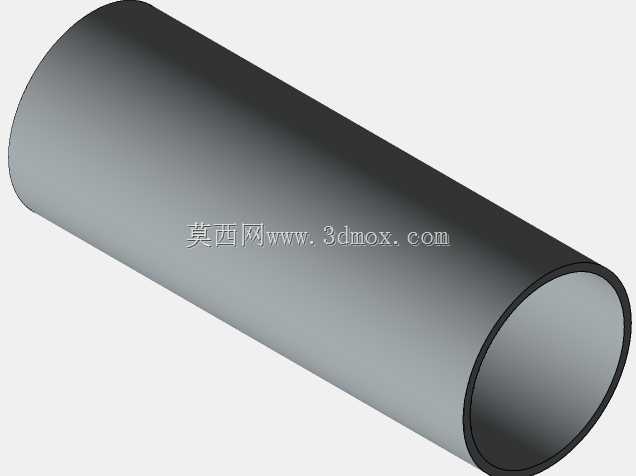

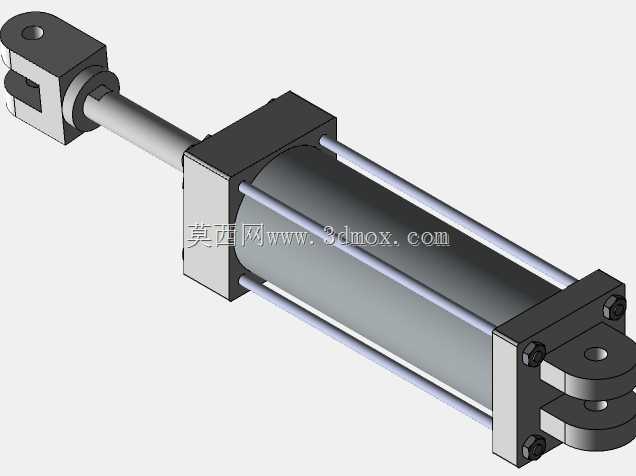

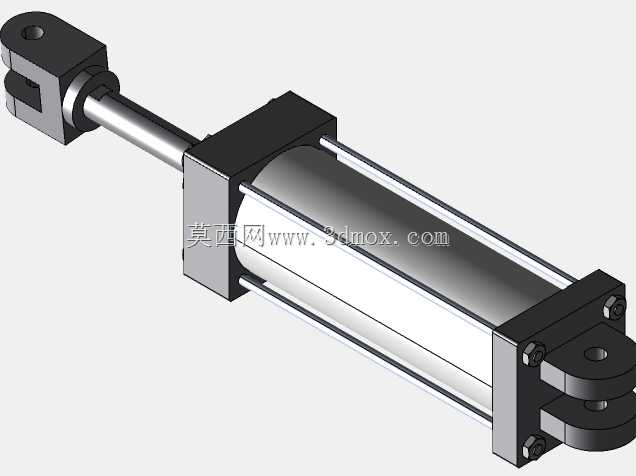

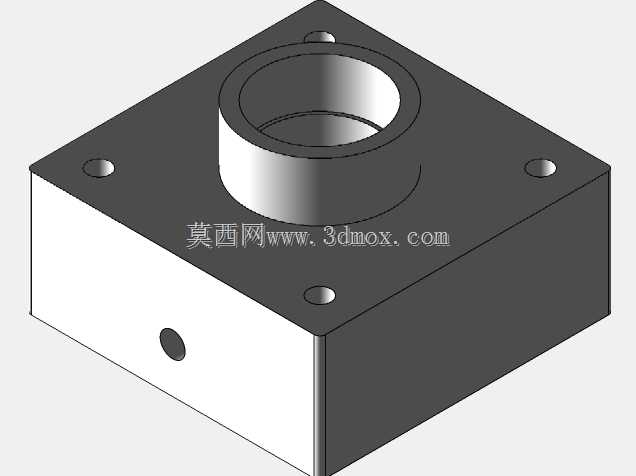

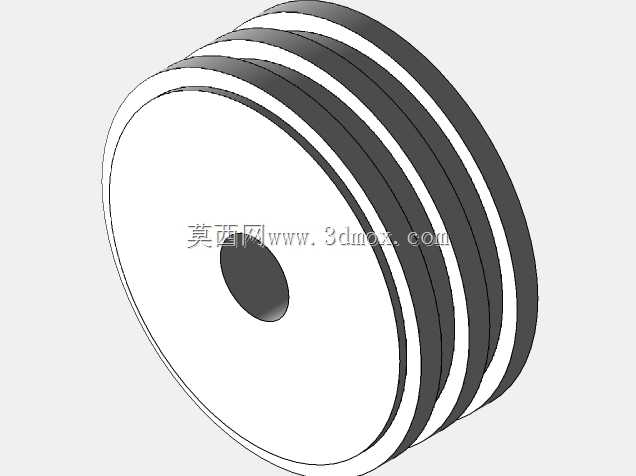

　　从结构组成看，模型完整还原了缸筒、前后端盖、四根贯通拉紧杆、活塞、活塞杆、杆端耳环、缸尾耳环以及杆侧防尘与导向部位的装配关系。缸筒采用光滑圆柱腔体，内部与活塞形成密封容腔；压力油分别进入无杆腔和有杆腔后，推动活塞沿轴向运动，进而带动活塞杆伸出或缩回。四根拉杆沿缸筒外周均布，通过端部螺母将前后端盖压紧在缸筒两端，这种结构加工简单、装拆方便，也是中低压标准油缸最常见的形式。

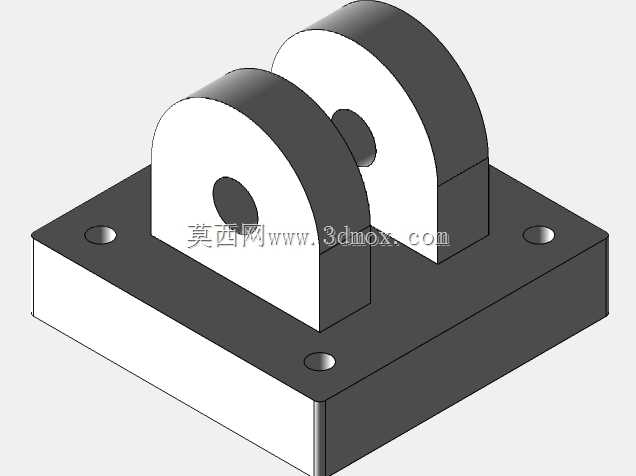

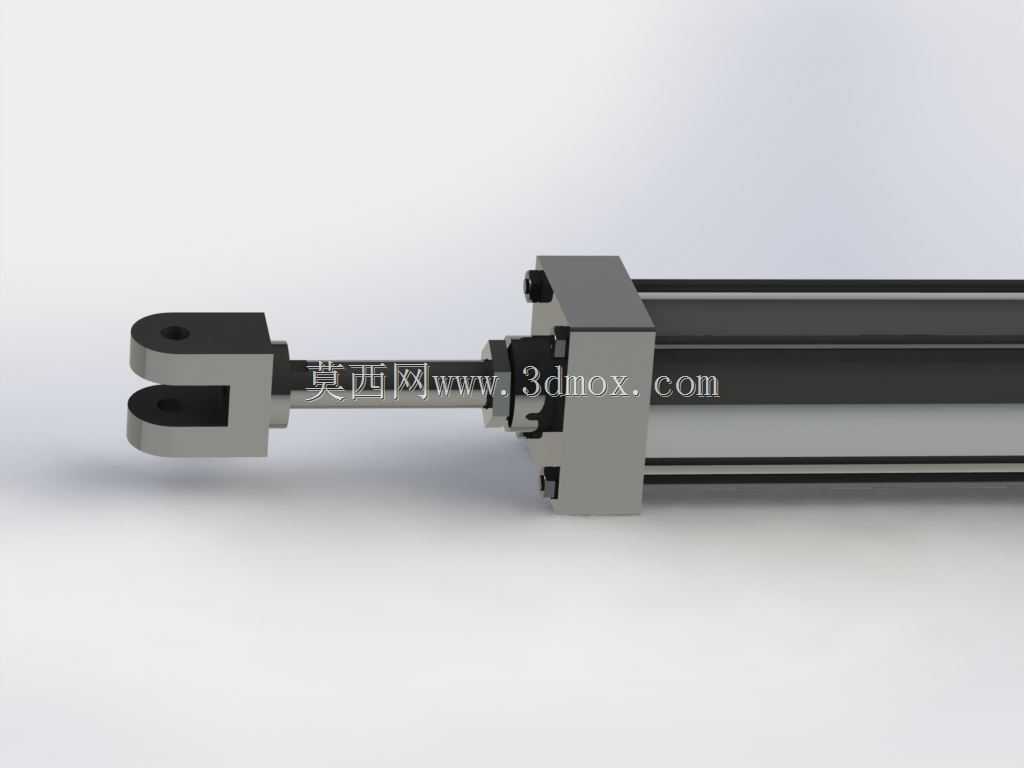

　　杆端和缸尾均采用耳环铰接形式，适合设备机架存在小幅摆动的工况。与刚性法兰安装相比，耳环连接可以补偿安装面之间的角度偏差，降低活塞杆受到的侧向弯矩，从而减少导向套偏磨和密封件早期泄漏的风险。实际选型时，需要重点核对耳环孔中心距、销轴直径、活塞杆伸出后两铰点的最大距离以及缩回状态下的最小安装距，避免机构在极限位置发生干涉或行程不足。

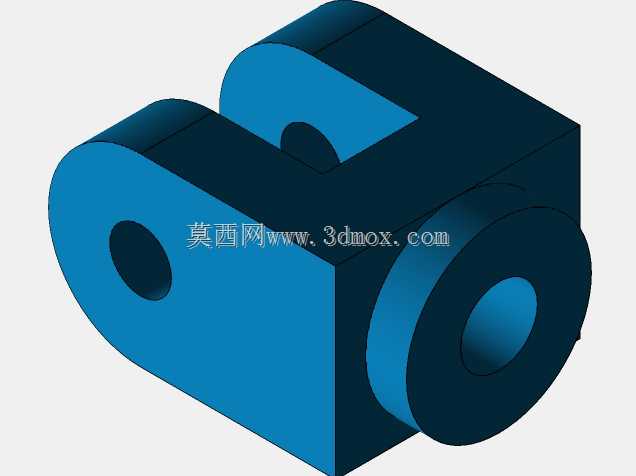

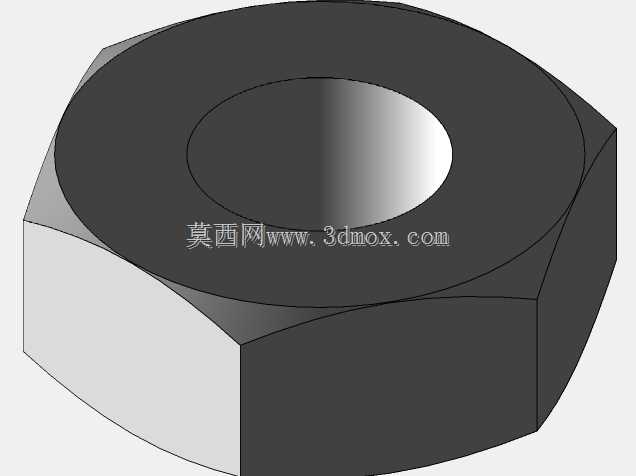

　　建模过程中，缸筒、端盖、活塞和活塞杆均采用回转体特征为主，先建立轴线基准，再通过拉伸、旋转完成主体；拉杆与螺母按圆周阵列布置，保证四根杆件受力对称。耳环部分需要单独处理叉形开口、销孔同轴度和加强过渡圆角，因为这些位置在受拉受压时容易出现应力集中。活塞杆与端盖之间应保留导向段和密封安装空间，装配时利用同轴约束保证活塞在缸筒内居中，再通过距离约束限定全伸和全缩位置，便于后续检查运动包络。

　　外形边界方面，油缸的最大径向尺寸由端盖外形和拉杆分布圆决定，轴向尺寸则随行程变化明显。布置到整机时，不仅要关注缸体本身，还要预留油管接头、排气螺钉、销轴装拆以及维修密封件所需的操作空间。对于承受交变载荷的设备，还应在耳环附近校核屈曲稳定性，并根据负载速度确认缸径和杆径匹配关系。整体结构表达清晰，可作为液压夹具、专用设备和非标自动化机构设计时的参考。
