弯柄式操纵杆连接构件

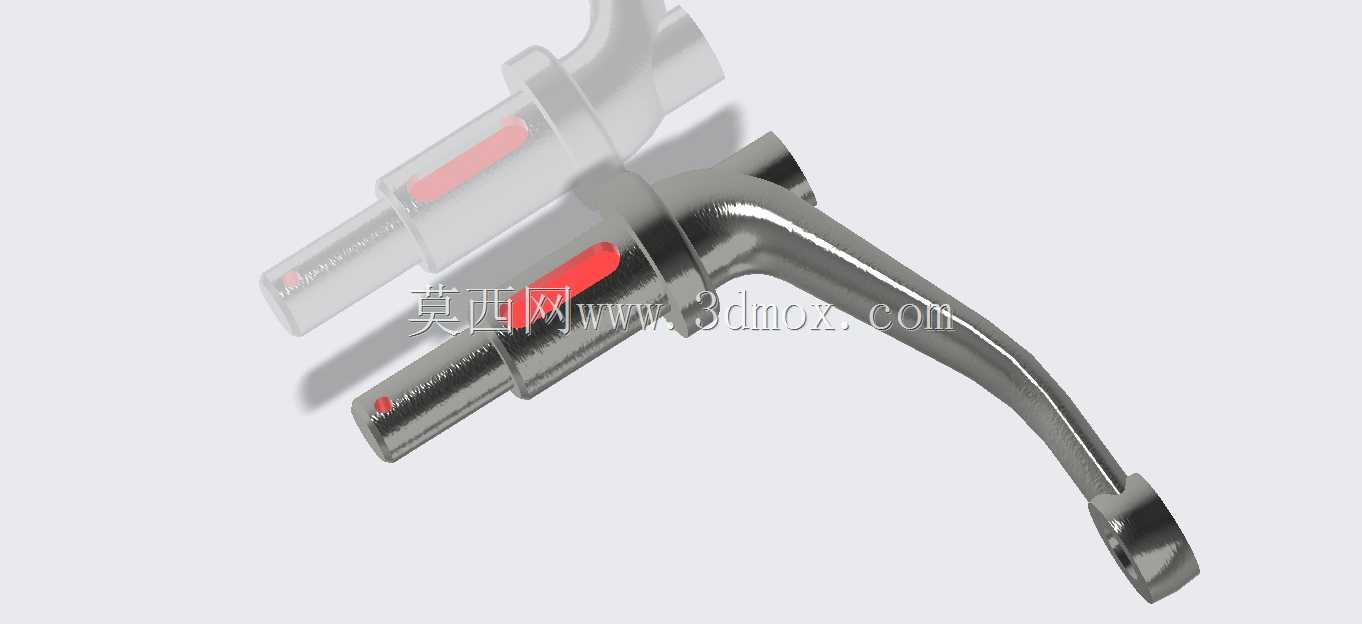

　　该构件面向人工操控类设备的力传递与姿态保持需求，常见于小型工程机械、专用车辆、台架试验装置以及需要手动换向或锁定的工位。操作者握持弯曲手柄施加扳动力，力经由长柄段传递到前端圆柱安装轴，再由轴端配合结构带动阀杆、拨叉或连杆完成动作，红色标识段用于提示关键配合或行程位置，便于装配与检修时快速识别。

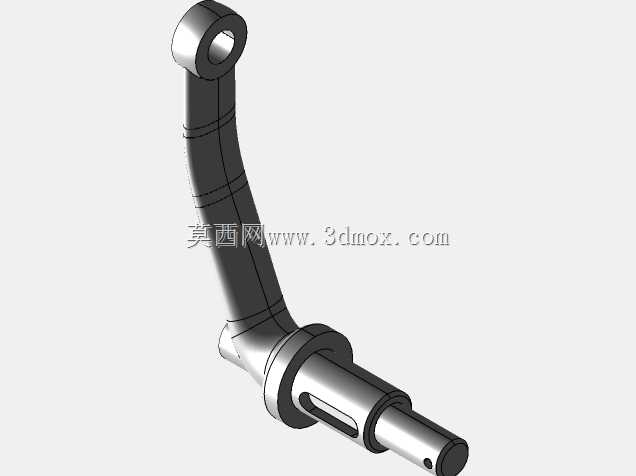

　　结构上采用细长圆柱轴与空间弯柄一体化的形式。前端轴段承担定位与扭矩输出，需保证同轴度和配合面长度；中部过渡区通过圆滑曲面将直轴与弯柄连接，避免截面突变造成应力集中；握持端按照人手施力方向延伸，形成符合操作弧线的弯柄，末端加宽并设置安装/限位结构，使扳动过程中受力方向稳定。整体没有复杂内腔，壁厚与截面变化连续，适合通过可变截面扫掠方式生成主体，再对轴肩、端部孔位和局部平面进行补充特征处理。

　　建模时可先梳理运动与受力路径：确定前端轴的中心线、手柄回转中心以及握持端的空间位置，再绘制若干控制截面，使截面沿引导轨迹连续变化。弯柄并非简单等径圆管，其靠近轴段处需要更大的抗弯截面，向握持端逐步过渡，兼顾强度与轻量化。曲面连接处应检查曲率连续性，防止在渲染或后续数控加工中出现褶皱；轴端配合面、端部连接孔和定位平面要单独约束尺寸，保证与被操纵部件的互换。

　　从安装边界看，前端圆柱轴插入支座或阀体内，轴向定位依靠轴肩，周向固定可通过扁位、销孔或端部连接件实现；弯柄外侧需预留足够扳动空间，避免与护罩、面板或相邻管路干涉。手柄长度决定操作力矩，过长会增加外形包络并可能引起误碰，过短则操作费力，因此在布置时应结合人手握持范围、最大操作力和周围安全距离综合确定。红色区域可作为装配方向或行程终点的视觉提示，也便于在整机外观检查中确认手柄是否处于正确工位。

　　该类零件虽然外形不复杂，但对空间轨迹、截面过渡和安装基准的一致性要求较高。设计中需同时关注扭转强度、弯曲刚度、操作舒适性以及维护可达性，使构件在频繁扳动下仍能保持稳定的力传递关系。
