重载双端十字万向传动轴结构设计

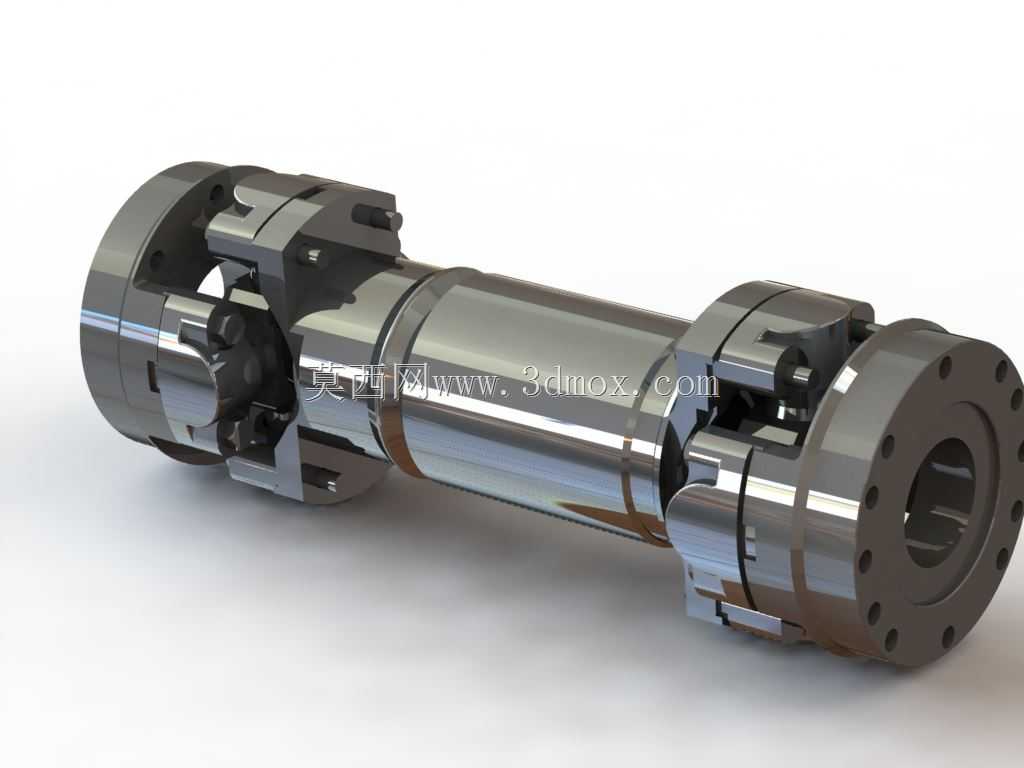

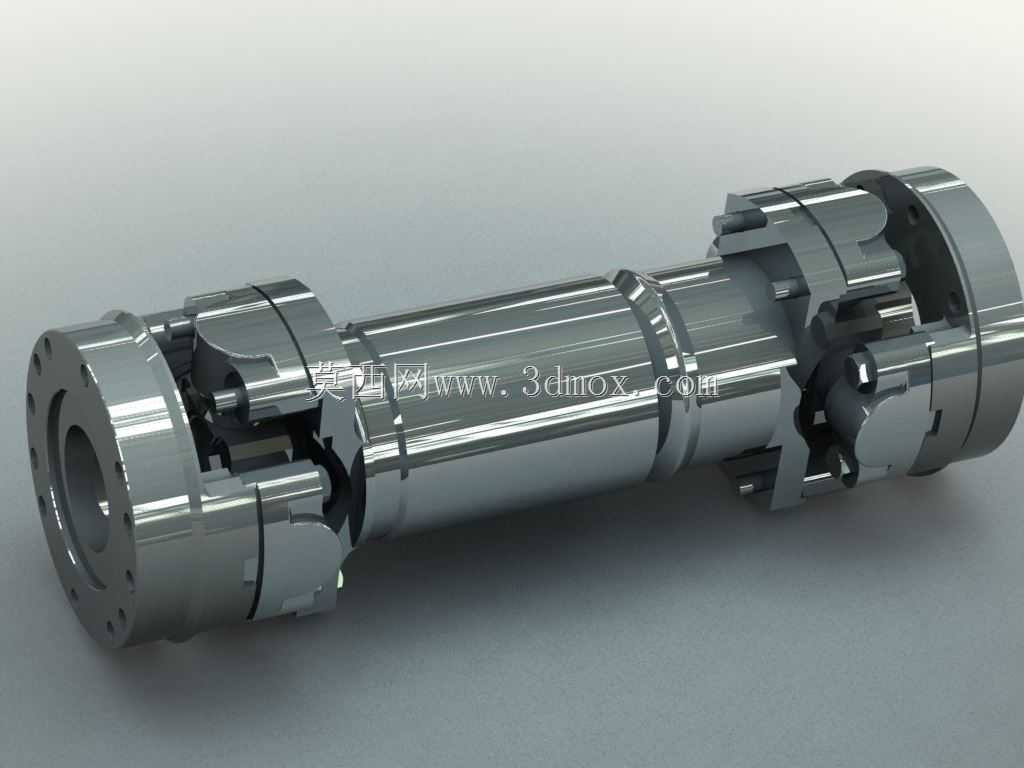

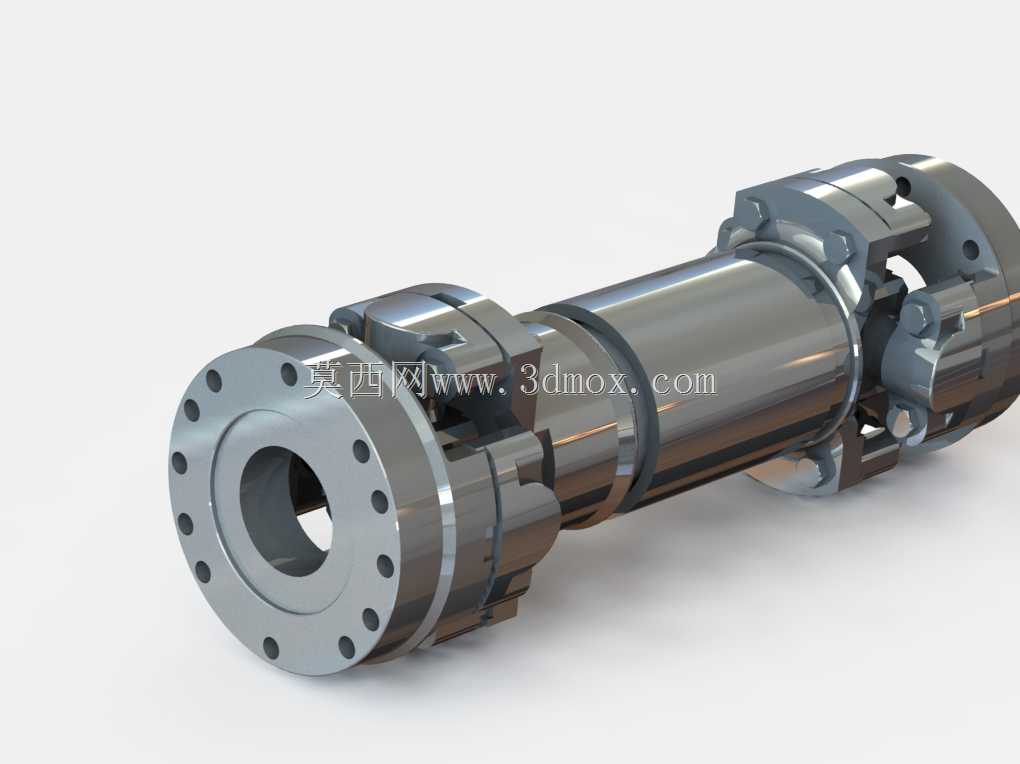

　　在冶金连铸辊道、大型造纸烘干部、船舶甲板辅机以及重型商用车底盘传动布局里，跨距大、两端安装座存在同轴度偏差的动力传递场景十分常见，这类工况无法靠刚性联轴器硬接补偿误差，稍有沉降或热变形就会在轴颈、轴承位产生交变附加弯矩，长期运行会引发键槽滚压变形、密封件早期渗漏甚至轴肩疲劳断裂。这套传动轴采用两端十字轴式万向节搭配中间长轴管的分段布局，两端法兰盘直接对接动力输出端与工作机输入端，法兰端面预留均匀分布的螺栓过孔，孔位按标准止口圆排布，安装时先以止口定位保证径向同轴初定位，再穿入铰制孔螺栓锁紧，避免传动过程中法兰面出现相对滑移。

　　从功能特性来看，单组十字万向节可在两轴存在角向偏移时持续传递转矩，两端对称布置万向节的结构，只要在安装调试阶段保证两端叉头相位对齐、输入与输出轴的折角差值控制在允许范围内，就能抵消单万向节固有的转速波动，让输出端转速保持平稳，不会给下游减速箱带来周期性冲击载荷。中间轴主体采用厚壁无缝管构型而非实心棒料，在保证整体扭转刚度、临界转速满足工作转速裕度的前提下，大幅降低自身转动惯量，启停换向时的惯性冲击更小，也减轻了两端支撑轴承的径向负载。十字轴轴颈位置集成滚针轴承组件，轴承外圈靠端盖与孔用挡圈限位，装配时预留合理轴向间隙，既补偿工作温升带来的热膨胀量，也能在轴承受载时让滚针均匀接触受力，避免局部点蚀。

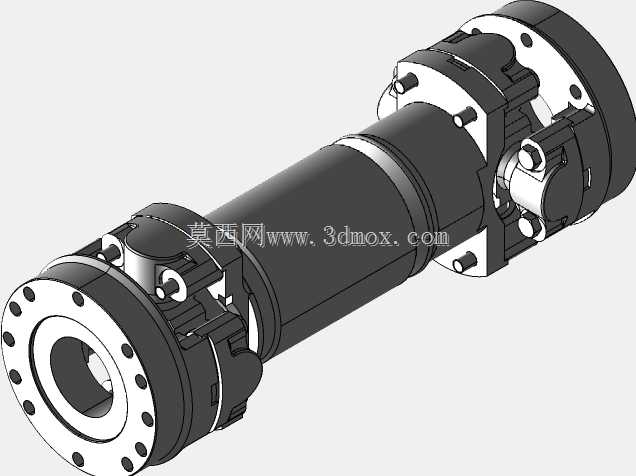

　　建模过程中先梳理两端法兰的安装边界：法兰外径、止口配合直径、螺栓孔分布圆、孔间距以及法兰结合面到万向节叉回转中心的距离都严格按实际安装空间锁定，再依次搭建十字轴、轴承滚针、密封油封、叉头耳板的配合关系，中间轴管与两端焊接叉的对接位置标注焊接坡口示意，方便后续出工程图时明确焊接工艺要求。现场布局时需校核轴系总长度，预留两端万向节足够的摆角余量，避免设备运行中底座震动、机架形变时万向节到达极限摆角出现卡滞，同时轴管外圆与周边护罩、管线预留足够安全间隙，防止高速旋转时发生剐蹭。轴身的阶梯轴肩位置做圆滑过渡处理，降低应力集中系数，承受大转矩启停冲击时，应力不会在截面突变处堆积引发裂纹。
