弯管式双法兰管路连接接头结构

　　这类弯管式法兰接头在管路系统里承担转向与对接的双重作用，常见于泵进出口、设备舱内紧凑管线、工艺管道改向段以及需要刚性密封连接的场合。现场管路布置时，直线段往往受设备位置、墙体边界或相邻部件限制，无法直接贯通，采用带角度的法兰弯头可以在有限空间内完成流向改变，同时保留法兰连接便于检修拆装。

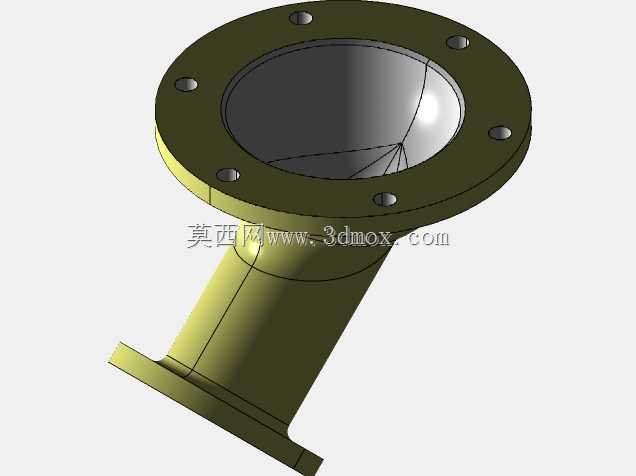

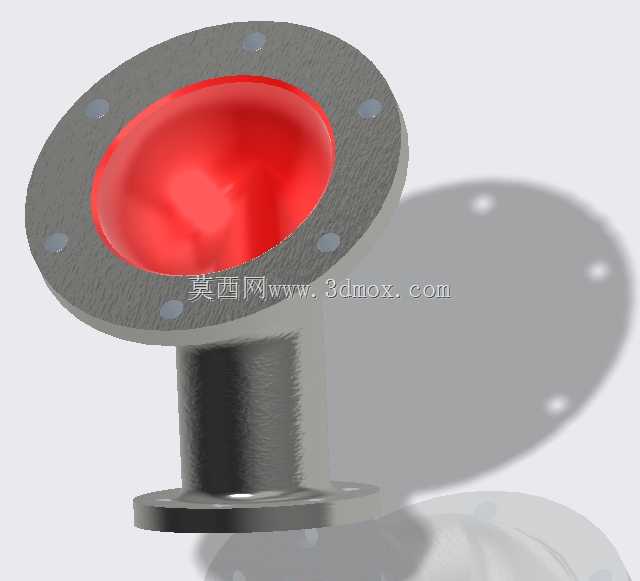

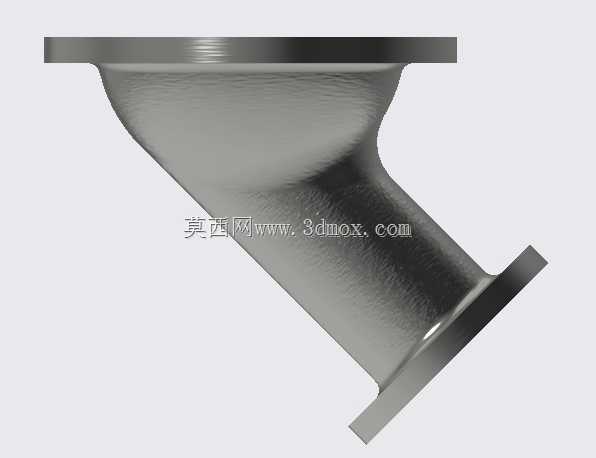

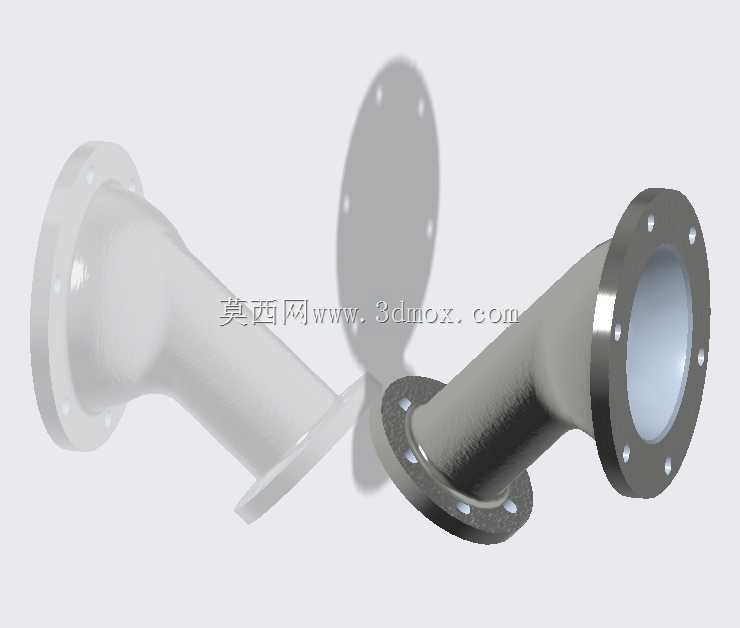

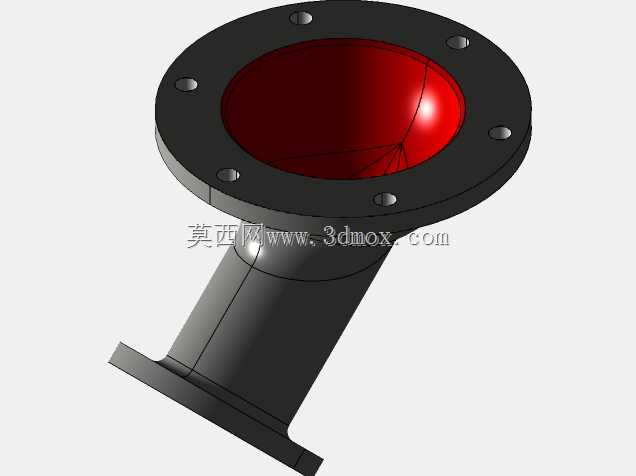

　　结构上，两端均设置带螺栓孔的圆形法兰盘，法兰端面用于贴合垫片并通过周向均布螺栓压紧，形成可拆密封。中间管段采用平滑过渡的弯曲流道，避免直角转折造成的剧烈涡流和局部阻力。从建模角度看，中心轨迹先确定弯曲半径与转角，再沿轨迹扫掠管壁截面；两端法兰盘依据公称通径、螺栓孔分布圆、孔径和厚度进行拉伸与阵列切除。法兰背面与弯管交接处需要保留过渡圆角或焊接坡口区域，以反映实际制造中的焊接或铸造衔接关系。

　　安装边界方面，选型时不能只看管径，还要核对两端法兰的外径、厚度、孔数、孔距以及密封面形式。弯管的弯曲半径直接决定整体包络尺寸，半径过小会增加流阻并削弱成型工艺性，半径过大则占用更多布置空间。设计人员在三维装配中应把相邻管道、阀门、支架和检修空间一并纳入检查，尤其要保证法兰周向螺栓具有扳手操作空间，避免螺栓孔与支撑件干涉。

　　功能特性上，该接头既传递管路内介质，又承受内压、热膨胀、振动和法兰预紧力。弯管段的壁厚需与压力等级匹配，法兰颈部过渡应减少应力集中；若用于腐蚀或高温工况，还需结合材料、衬里或密封面形式进一步校核。模型把法兰孔位、弯管中心线和端口方位清晰表达出来，可用于干涉检查、管路放样、工装夹具设计以及加工前的结构评审，帮助工程人员在方案阶段确认连接方向、安装顺序和维护可达性。
