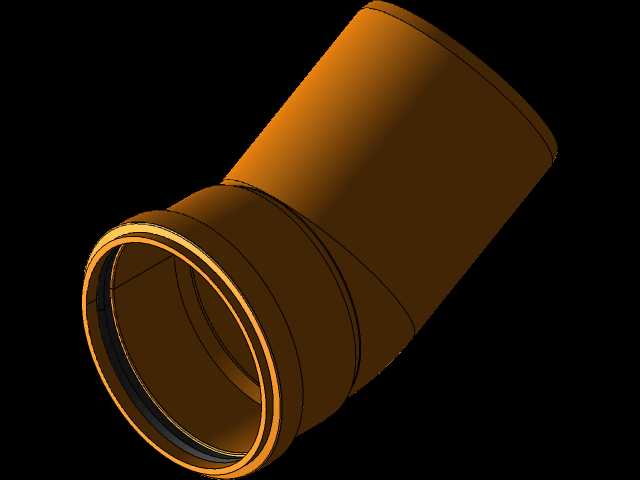

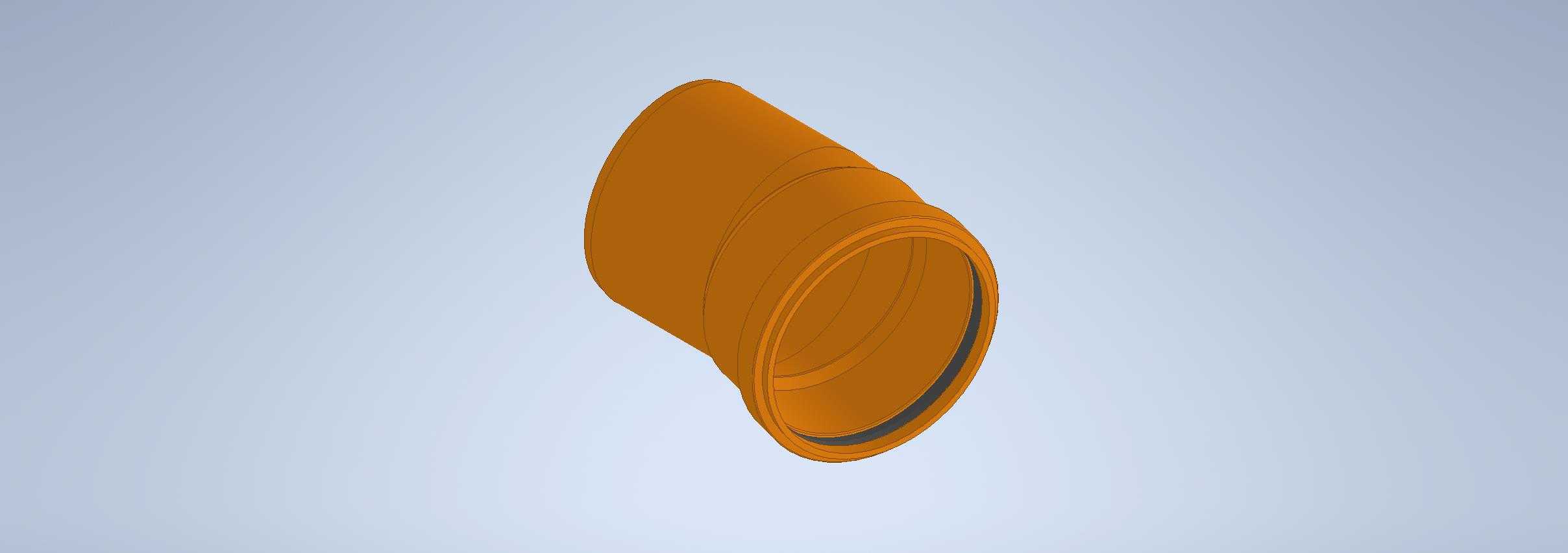

DN160规格30度角KG弯管结构设计

在市政给排水、建筑室内排污、工业流体输送等管路布设场景中，转角位置的管件选型直接影响整条管线的流体阻力、密封可靠性与安装便捷性，这款30度小角度弯管正是针对小幅度转向需求开发的管路连接件。不同于常见的45度、90度弯管，30度转角的管件多用于管线需要微调走向、避让周边结构梁柱或其他设备管线的场景，能在不额外增加过多接头的前提下完成管路走向调整，减少接头数量也就意味着降低了管路潜在的渗漏风险点。从结构设计来看，这款弯管采用等径通径设计，两端承口结构匹配同规格KG系列直管的连接标准，承口内部预置密封胶圈安装位，安装时将配套橡胶密封圈嵌入槽位后直接插入直管即可完成密封连接，无需额外涂抹粘接剂或焊接作业，大幅提升现场施工的装配效率，也便于后期管路维护时的拆卸更换。弯管的弯曲段采用大圆弧过渡设计，曲率半径经过流体力学仿真校核，能最大程度降低流体转向时的局部阻力，减少输送过程中的压力损失，同时避免流体中携带的固体杂质在转角位置淤积堵塞，尤其适合排污、雨水输送这类含有固体颗粒物的流体输送场景。外形尺寸上，这款弯管公称通径为DN160，两端承口的内径尺寸严格匹配对应规格直管的外径公差，安装后整体同轴度偏差控制在工程允许范围内，不会出现管路错位导致的密封失效问题；弯管整体轴向安装尺寸经过优化，在满足30度转角要求的前提下尽可能压缩占用空间，适合在管井、吊顶内这类安装空间局促的场景下使用。设计过程中充分考虑了管件的受力情况，弯曲段的壁厚做了均匀加厚处理，既可以承受管路内部的流体工作压力，也能抵御埋地敷设时来自周边土壤的外压载荷，避免管件受压变形导致的通径缩小或破裂问题。两端承口的加强筋结构沿周向均匀分布，提升承口部位的结构强度，防止安装时用力过大导致承口开裂，同时也能增强与直管连接后的抗拔脱能力，避免管路受温度变化热胀冷缩时出现接头脱开的问题。
