齿形装饰指环结构设计与建模展示

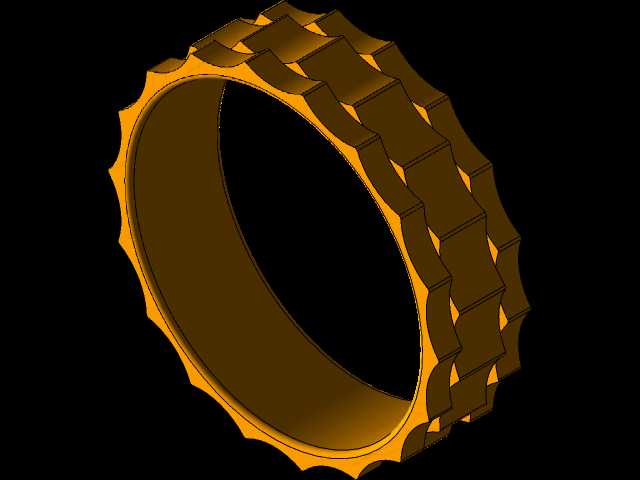

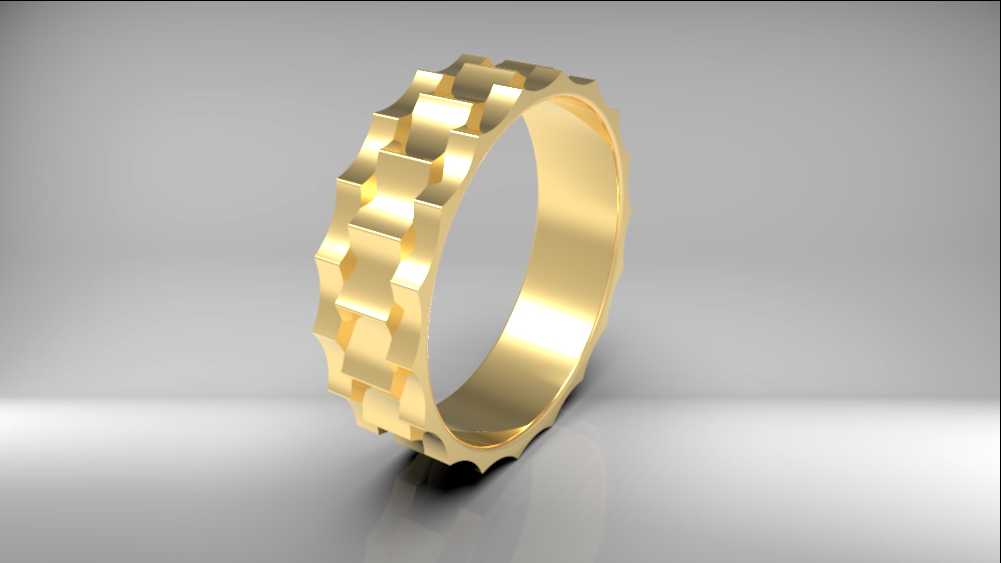

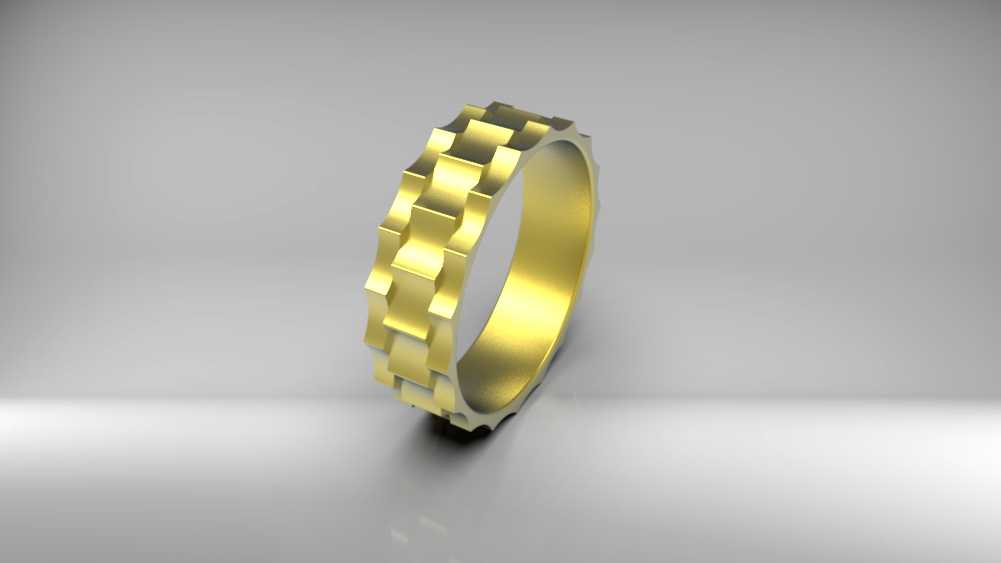

这款齿形环形构件的设计，最初是面向轻奢首饰配饰领域的定制需求展开，日常佩戴场景下需要兼顾视觉辨识度与佩戴舒适度，不能因为外轮廓的造型设计造成剐蹭衣物、卡滞发丝的问题，因此在建模阶段就对所有外凸棱边做了统一的圆角过渡处理，每一处齿形结构的棱边R角都经过反复调整，既保留了齿形轮廓的硬朗视觉感，又能保证手指接触时的顺滑触感。从结构设计逻辑来看，整体采用等壁厚环形基体作为承载基础，外圆周均匀排布的梯形齿单元采用圆周阵列方式生成，阵列角度经过严格计算，保证每个齿形单元的间距完全一致，不会出现视觉上的疏密偏差，齿形单元的凸起高度控制在合理范围内，避免过高的凸起造成日常使用中的磕碰变形，毕竟作为日常佩戴的饰件，抗意外磕碰的结构强度是必须考虑的设计要点。内圈采用完全光滑的圆弧面设计，与手指接触的曲面贴合度经过曲率优化，不会出现局部硌手的问题，内圈直径按照常规指环的尺寸梯度预留调整余量，可根据不同佩戴需求调整内径参数，适配不同的使用场景。建模过程中优先采用草图驱动特征的方式构建基础轮廓，先绘制环形截面的基础草图，通过旋转特征生成基础环体，再绘制单个齿形的截面轮廓，通过拉伸凸台生成单个齿形单元后，以环体中心轴为阵列轴完成全周齿形的排布，最后对所有棱边执行圆角处理，再通过外观渲染模拟黄金材质的金属光泽与反光效果，还原真实材质的视觉表现。这类环形齿形结构除了作为首饰饰件使用外，其结构逻辑也可延伸到小型机械的定位环、装饰性紧固件外圈等场景，外齿结构可提供一定的防滑摩擦力，方便手动拧转操作，等壁厚的环形结构也能保证整体受力均匀，不会出现局部应力集中导致的结构断裂问题。设计时也考虑了加工可行性，不管是采用失蜡铸造的首饰加工工艺，还是采用金属3D打印的小批量制作方式，该结构都不存在倒扣、薄壁尖角等加工难点，所有结构的拔模角度都符合加工工艺要求，不需要额外添加支撑结构就能完成生产，能有效降低后续加工的成本与不良率。
