工业无线压力传感装置结构设计

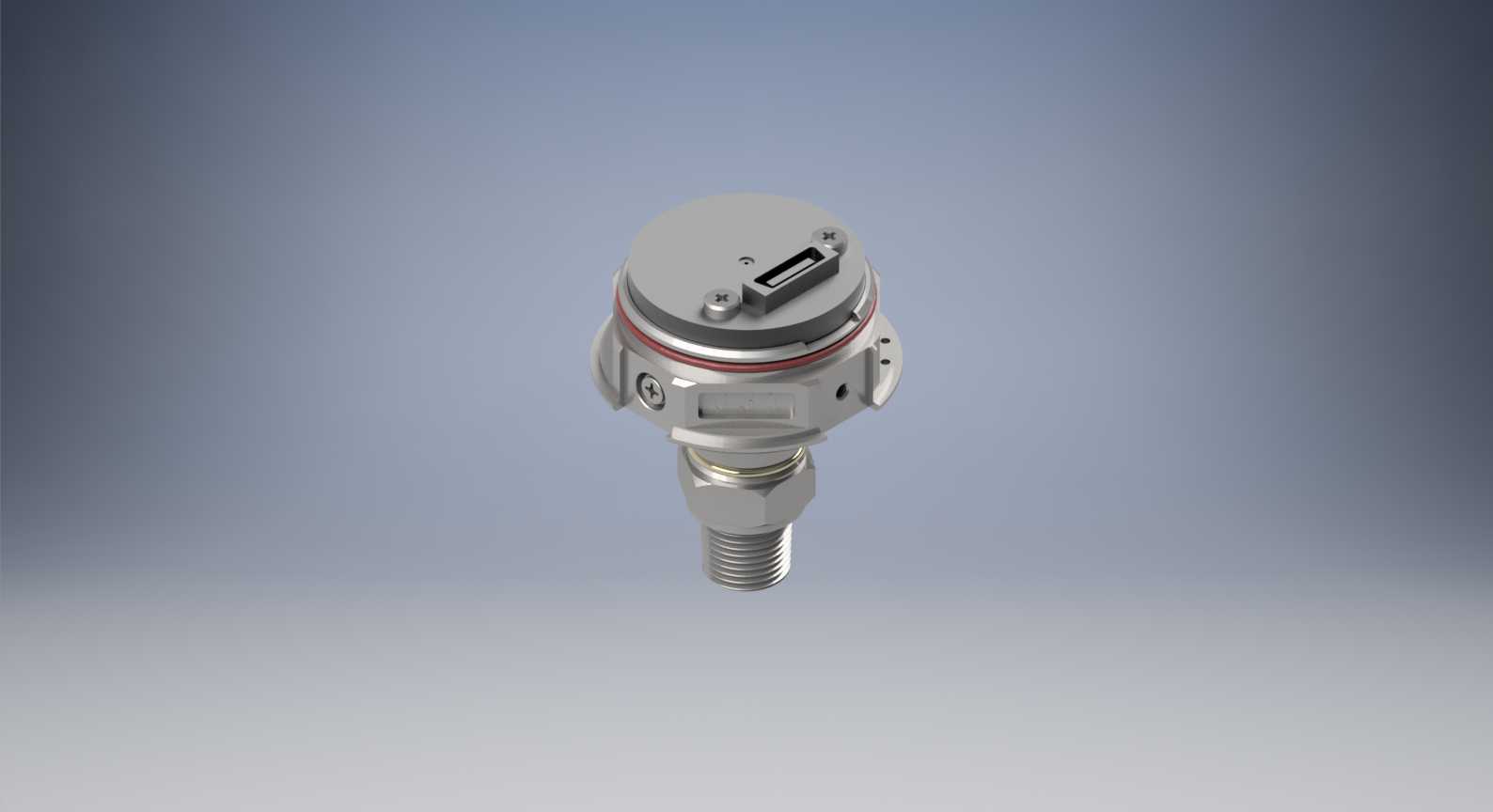

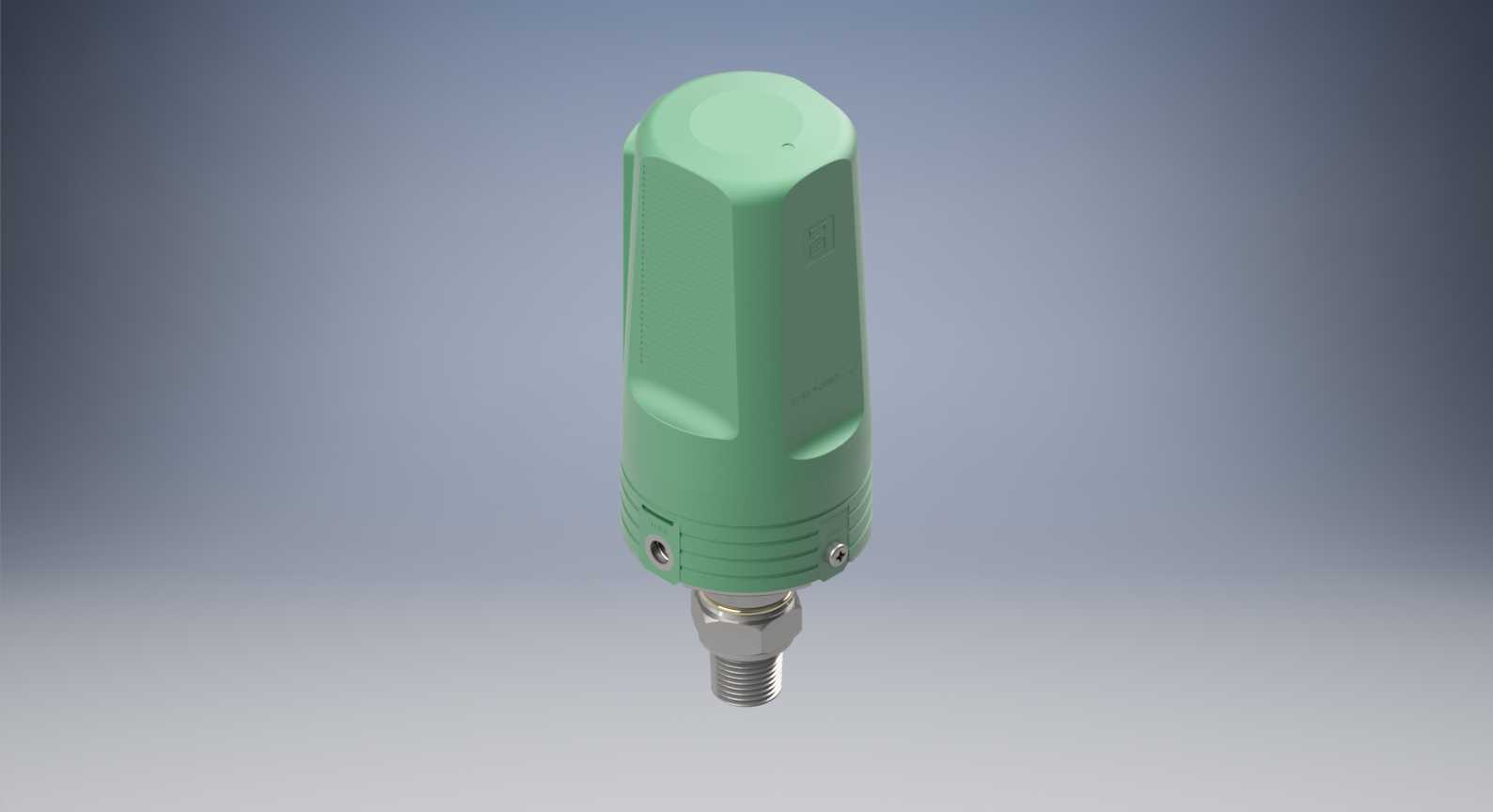

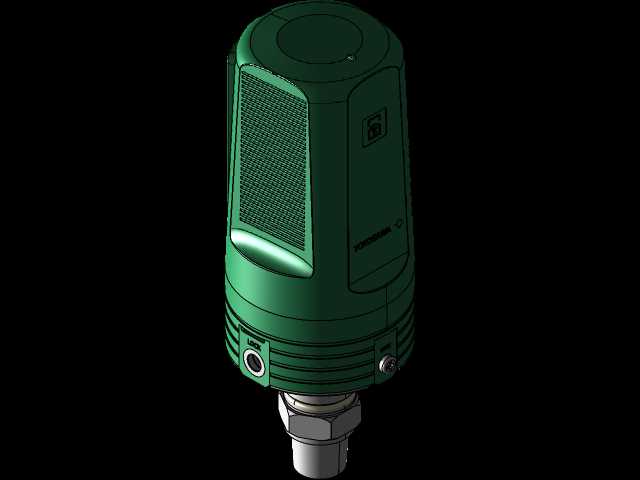

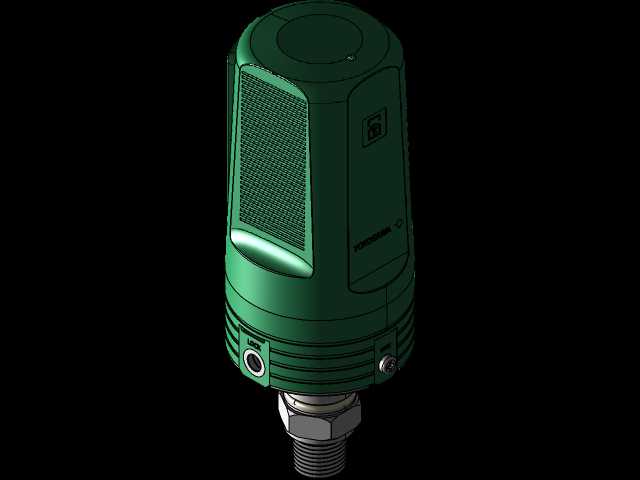

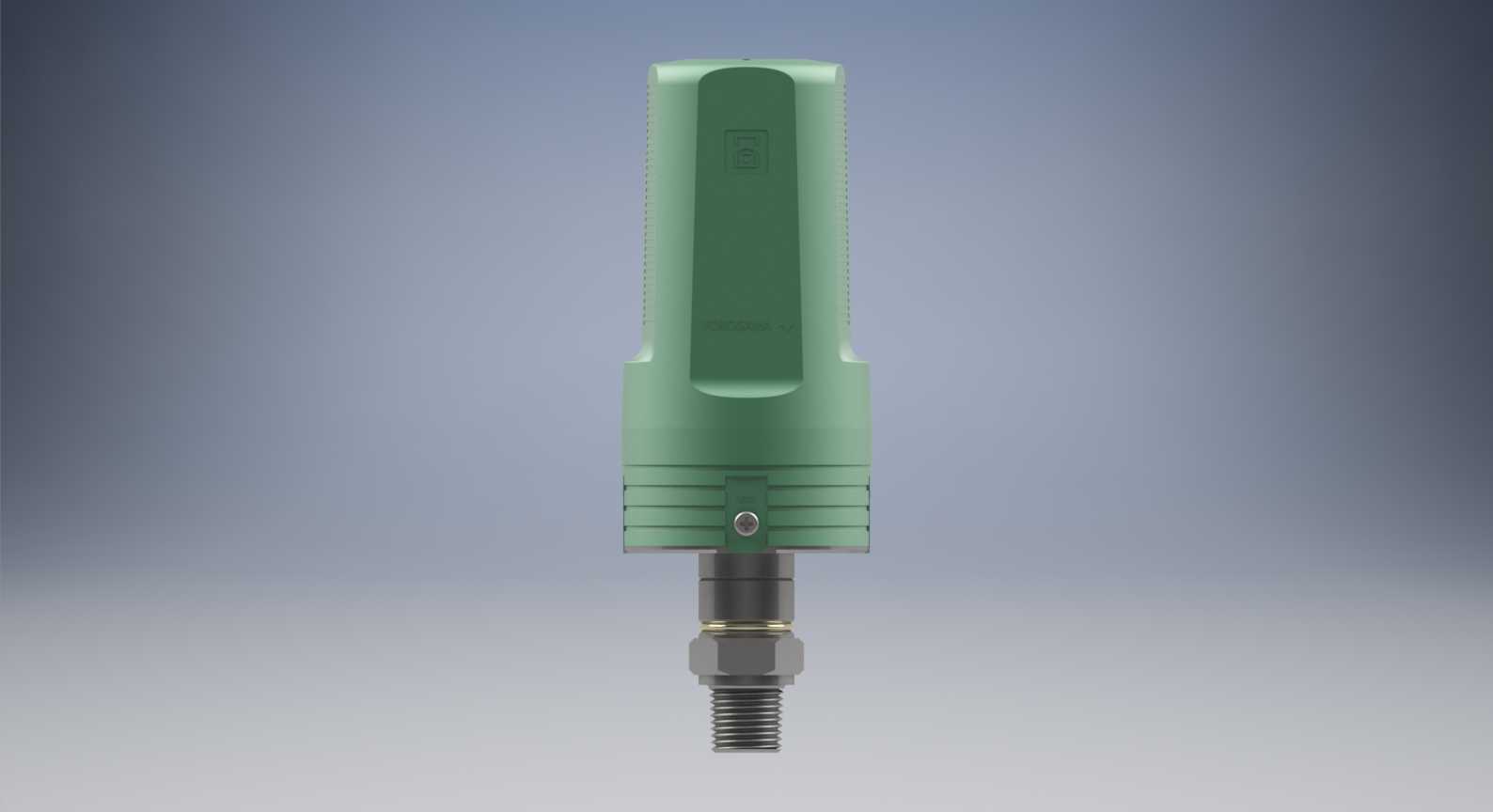

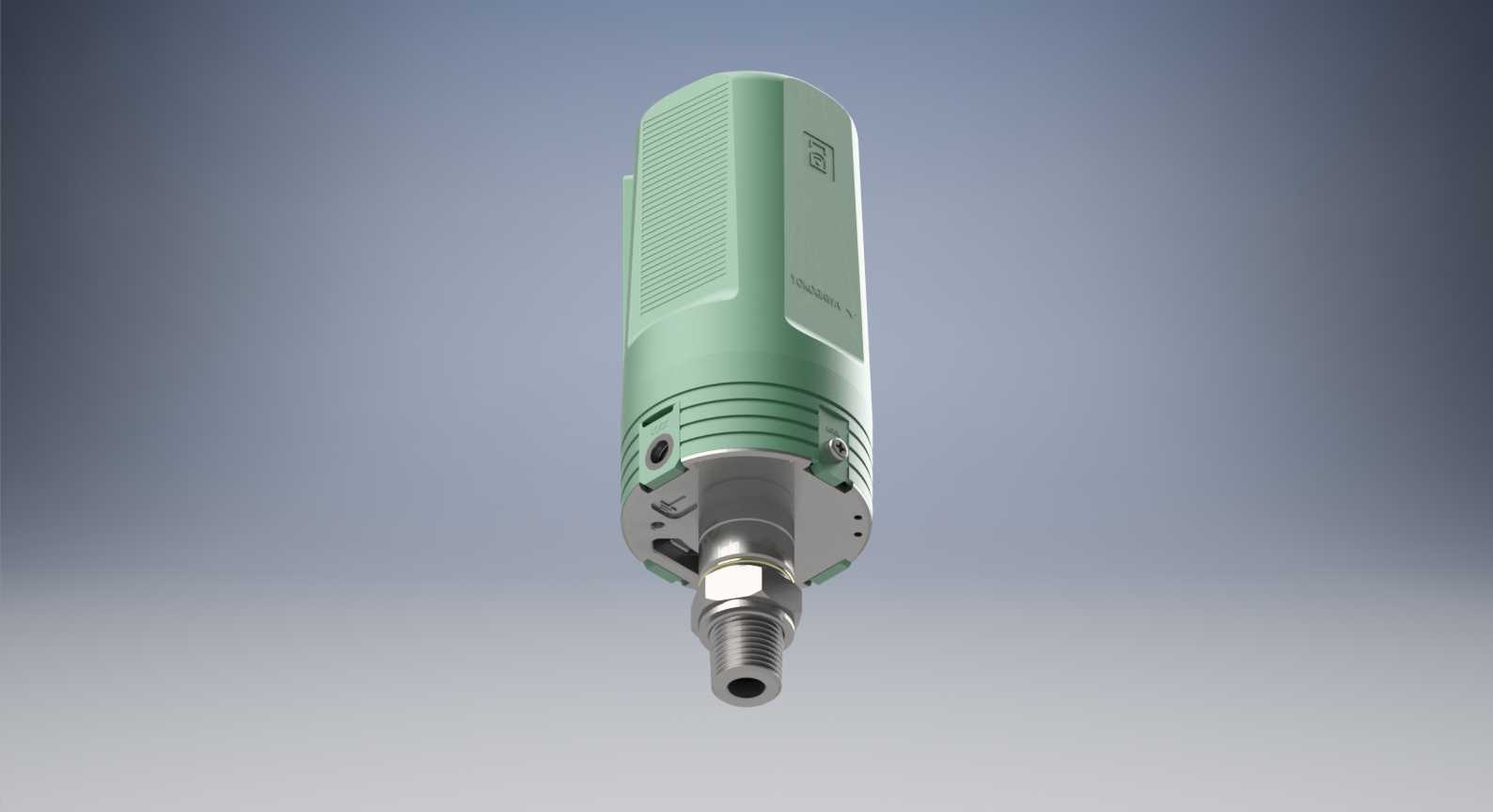

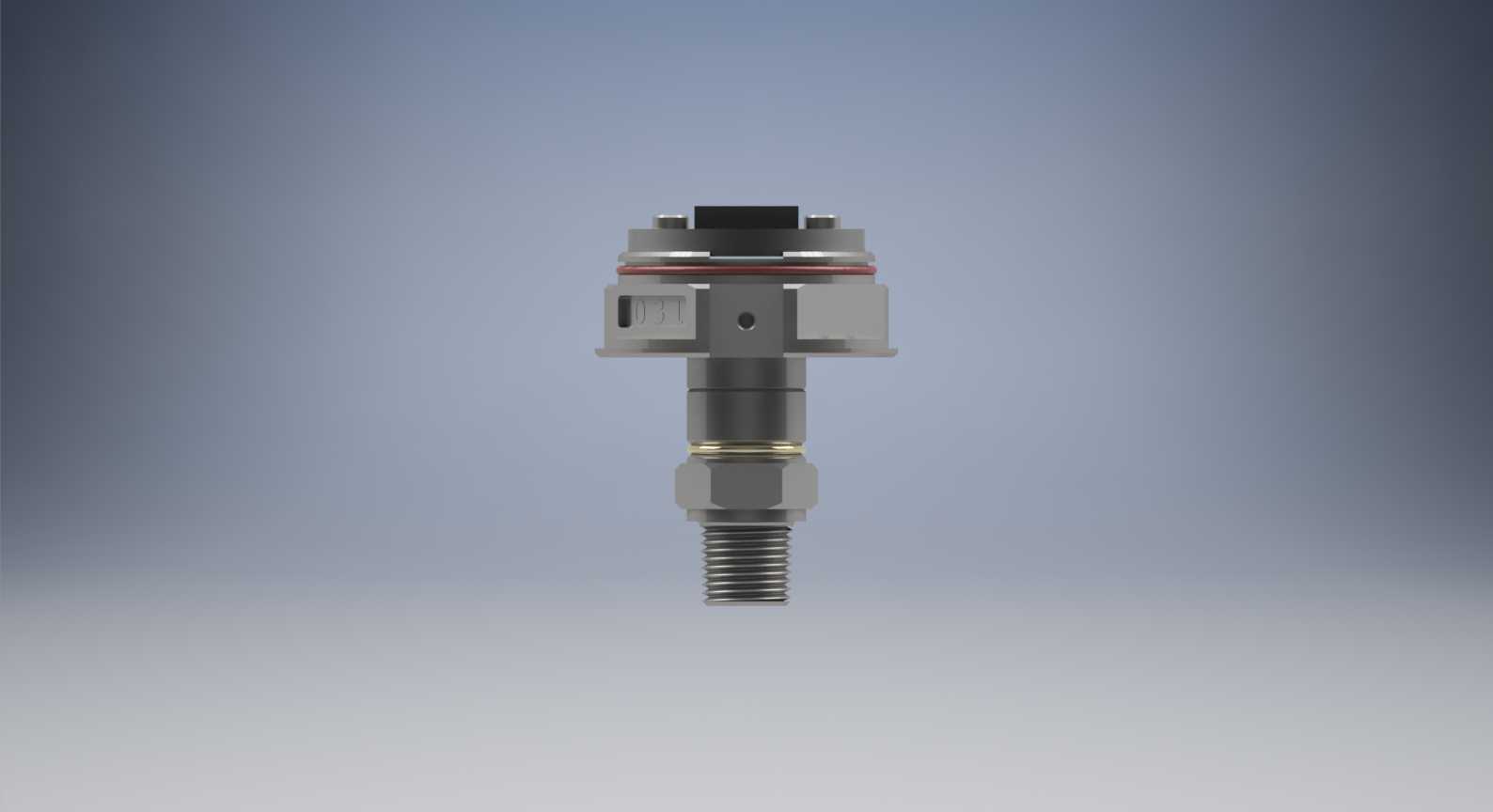

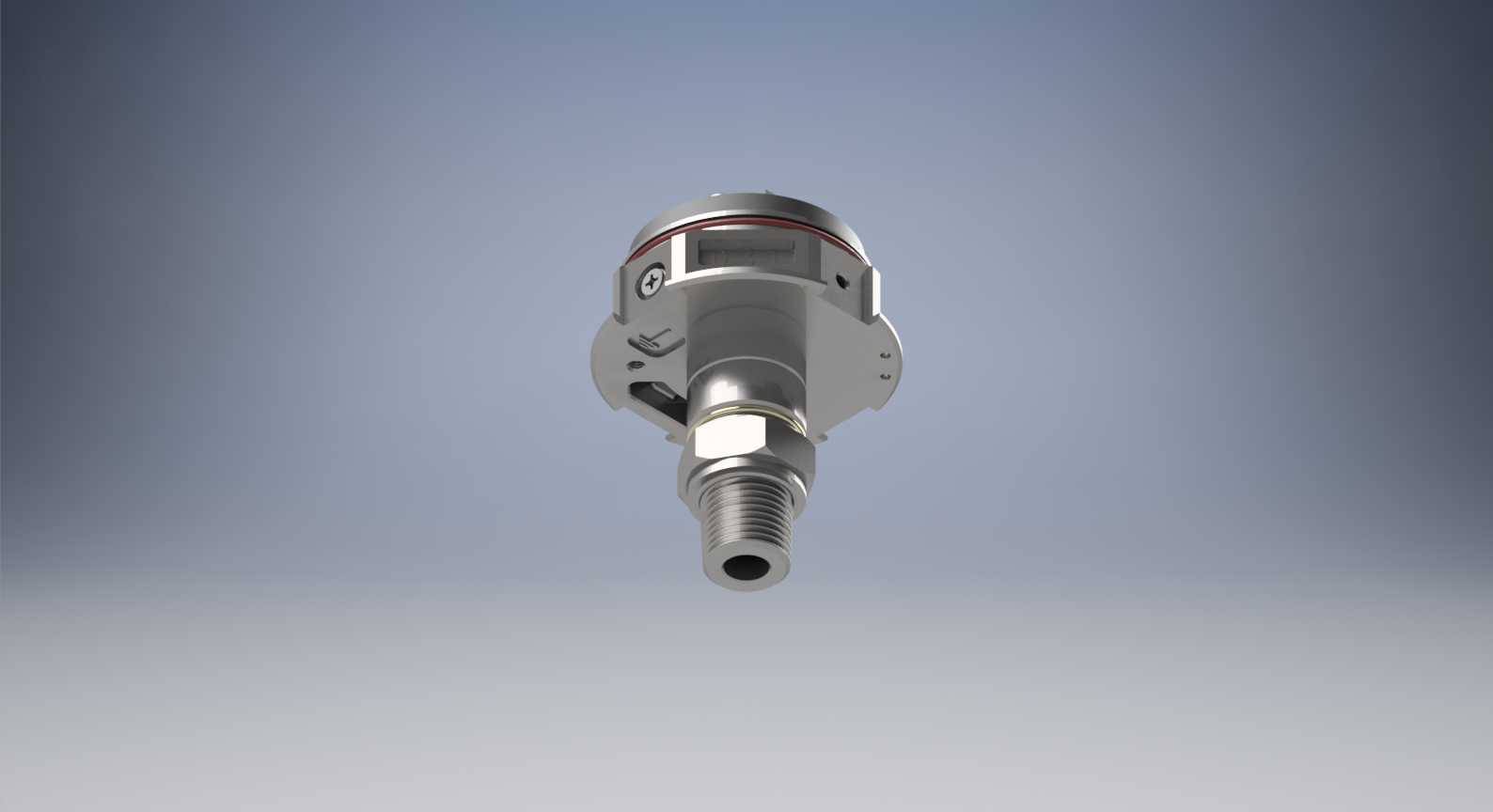

在工业物联网现场部署的感知层设备中，这类无线压力传感装置主要面向流体输送管网的压力数据采集场景，无需布设信号传输线缆，适配化工、水务、油气输送等分散式测点的压力监测需求，解决传统有线传感器布线成本高、后期运维难度大的痛点。设备整体采用柱式一体化结构，上部为信号处理与供电单元的封装壳体，下部为压力检测与管路连接端，壳体采用耐候性工程塑料成型，外表面做防滑纹理处理，既满足户外长期使用的抗紫外线、防腐蚀要求，也方便现场运维人员徒手完成拆装操作。下部检测端采用1/2"NPT外螺纹工艺连接结构，属于工业管路通用连接规格，可直接旋入待测管道的对应内螺纹接口，无需额外定制转接接头，安装时仅需在螺纹处缠绕密封生料带即可满足承压密封要求，适配绝大多数工业流体输送管道的安装接口标准。设备核心功能为测量管道内部气体、液体介质的表压数值，内置压力测量模块完成介质压力的信号采集，搭配无线通信模块将采集到的压力数据实时传输至厂区物联网网关，整套装置采用电池供电模式，无需外接电源线路，大幅降低现场部署的施工量。设计阶段充分考虑现场安装的操作便利性，整体重心沿螺纹连接轴线分布，旋入管道后不会出现偏载力矩，可有效避免长期使用后接口松动渗漏的问题；与介质接触的润湿部件采用高耐腐蚀性材质加工，可适配弱腐蚀性流体介质的测量场景，拓宽了设备的适用工况范围。从建模细节来看，壳体的分型面、螺纹的牙型轮廓、密封端面的平面度都做了精准还原，结构工程师在做管路系统三维布点设计时，可直接调用该模型完成测点位置的干涉校验，提前确认安装空间是否满足设备拆装的操作距离，避免现场施工时出现空间不足无法安装的问题。设备上部壳体的直径控制在合理范围，不会遮挡周边管路的阀门、仪表操作空间，下部螺纹段的长度适配常规管道壁厚，旋入后不会伸入管道内部过多影响介质流态，也不会因啮合长度不足导致连接强度不够。
