工业粉体流体管路式混合接料装置

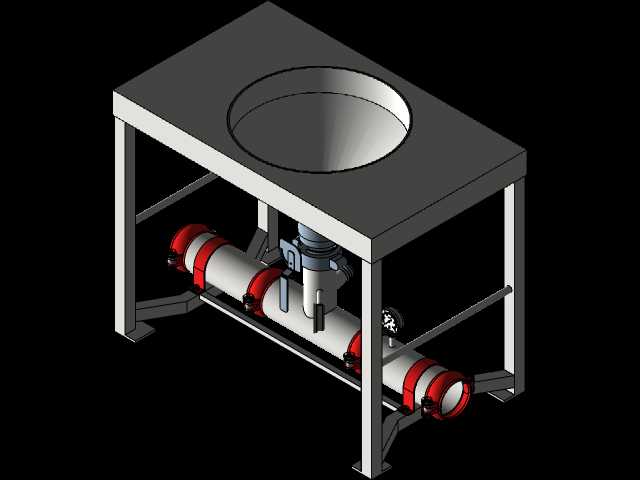

这套混合接料装置主要面向粉体、颗粒类物料的生产配料环节，常见于食品加工、建材配料、化工粉体混配的生产线工位，承担上游投料后的物料暂存、初步混合与向下游管路定量送料的作用，区别于普通敞口接料斗，它直接集成了横向输送管路结构，省去了额外接料转序的对接环节。从结构设计来看，上部采用方形台面内嵌锥形料斗的布局，方形台面可直接匹配车间现有投料工位的操作台安装孔位，台面边缘做了直角封边处理，避免投料时物料撒落至台面积存，锥形料斗的锥角经过物料安息角校核，针对常见的塑料粒子、水泥粉料、粮食颗粒等物料都能保证无挂料、无积料的顺畅落料，不会出现物料架桥堵塞的问题。下部支撑框架采用方管焊接结构，四根主支撑腿做了斜向加强筋连接，横向输送管路整体挂载在框架内部，避免管路承重直接作用在料斗锥底造成焊缝开裂，框架底部预留了地脚螺栓安装孔，可直接固定在车间混凝土地面，也可加装减震垫适配有振动的生产工位。横向输送管路采用快装卡箍式连接结构，两端的红色快装接头可快速对接上下游的物料输送管道，无需现场焊接配管，管路中部设置了控制阀组，可调节物料的输送通断与流量大小，管路上预留的压力表接口可实时监测管路内的物料输送压力，避免堵管造成的管路憋压问题。设计过程中优先考虑了安装维护的便捷性，料斗与下部管路的连接段采用可拆卸法兰结构，需要清理内部残留物料或者更换易损密封件时，只需拆开法兰连接即可操作，无需整体拆解设备；整体安装边界适配常规车间2米层高的工位布局，设备总高度控制在操作人员站立投料的舒适高度，横向管路的中心高度匹配常规工业输送管道的架设高度，不需要额外做管路变向调整即可完成对接。在实际使用场景中，该装置可同时承接2-3路上游投料口落下的不同物料，物料在锥斗下落过程中完成初步的掺混，进入横向管路后随输送气流或螺旋推送进一步混合均匀，直接送入下游的加工设备，相比传统的先接料再转运混料的流程，能减少物料撒漏与转序耗时，也避免了粉体物料在转序过程中产生的扬尘问题，适配连续化生产的配料工位需求。
