隔膜泵用泵轴连接传动构件

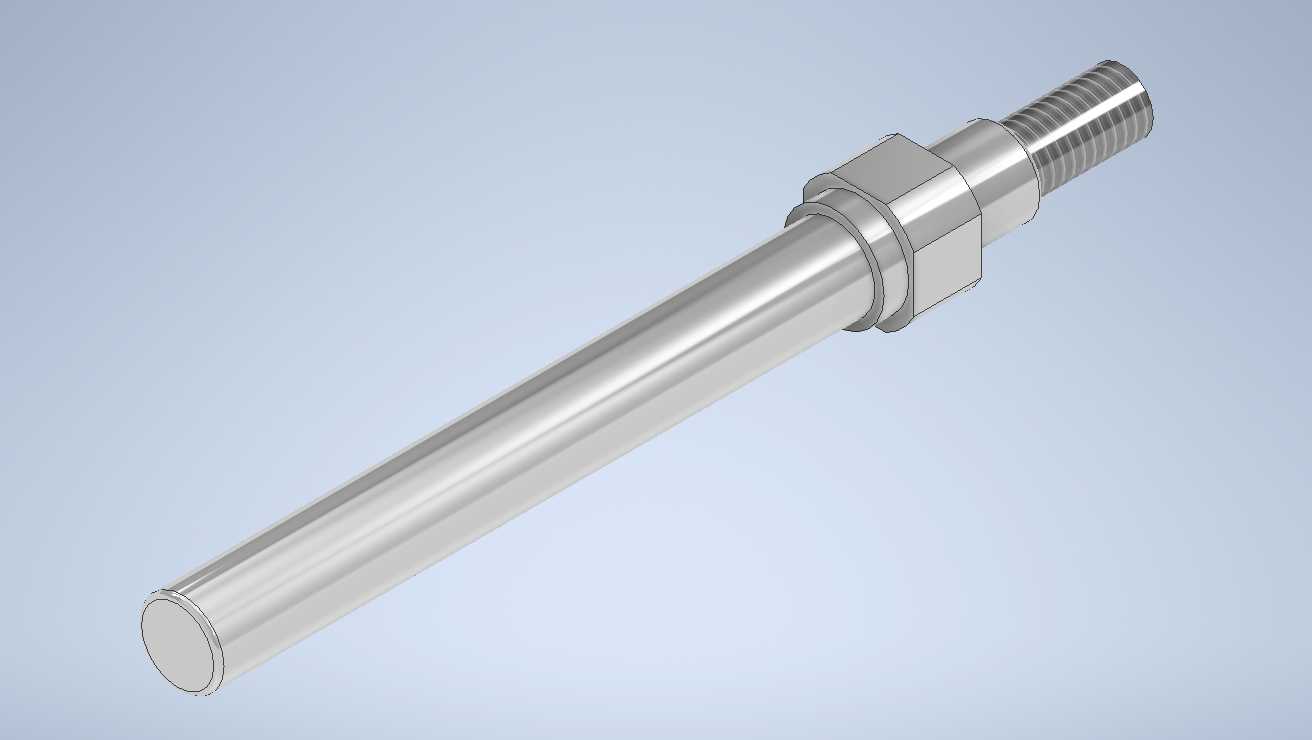

该轴类构件主要配套隔膜泵动力传输段使用，在流体输送工况中承担动力衔接、扭矩传递的核心作用，是隔膜泵动力端与液力端之间的关键传动载体。从结构设计来看，构件主体采用长直光轴构型，光轴段表面做高精度圆柱度管控，可适配滑动轴承衬套的回转支撑需求，保证高速往复回转过程中的同轴度，避免偏磨引发的密封失效问题。轴体一端加工有标准外螺纹段，用于配套锁紧螺母实现叶轮或者隔膜连接座的轴向定位，螺纹与光轴衔接位置设置有退刀槽结构，既保证螺纹加工的工艺可行性，也能消除装配应力集中的风险。光轴中段设计有一体式六角凸台结构，该凸台一方面可作为装配时的扳手夹持位，方便轴体与端部连接件的锁紧作业，另一方面可作为轴向定位的限位面，配合轴肩实现轴承内圈、密封组件的轴向位置约束，控制各装配件的安装间隙在设计公差范围内。从安装边界来看，光轴段的外径尺寸需匹配泵腔内部的支撑衬套内径，装配时需保证轴体穿入泵腔后，螺纹段伸出长度满足连接座的锁紧行程要求，六角凸台的对边尺寸需避让泵腔内部的安装避让孔，避免装配过程中出现卡滞。实际工况应用中，该构件需承受隔膜往复动作带来的交变扭矩与轴向冲击力，因此设计时在轴肩过渡位置均采用圆角过渡处理，降低交变载荷下的应力集中系数，提升构件的疲劳寿命。选型适配时，需重点核对光轴段的有效支撑长度、螺纹段的公称直径与螺距、六角凸台的轴向位置尺寸，保证与泵体内部的支撑位、密封位、连接位的尺寸链完全匹配，避免出现装配后轴向窜动超差、密封件压缩量不足等问题。建模过程中对各回转面的同轴度、螺纹段的牙型精度、六角凸台的对称度都做了参数化管控，可直接用于工程出图、装配干涉校验以及后续的加工工艺编制。
