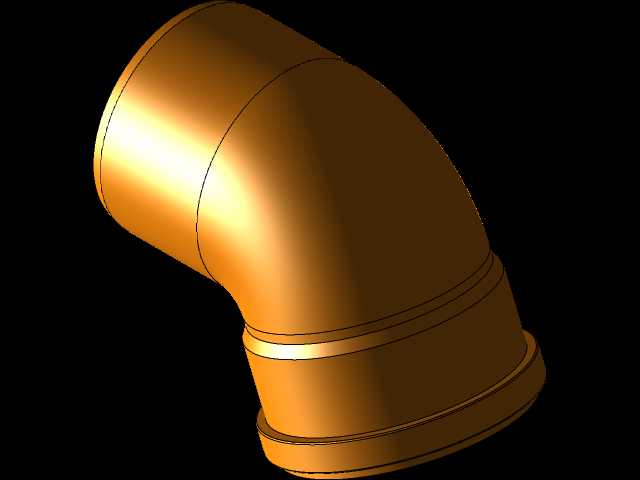

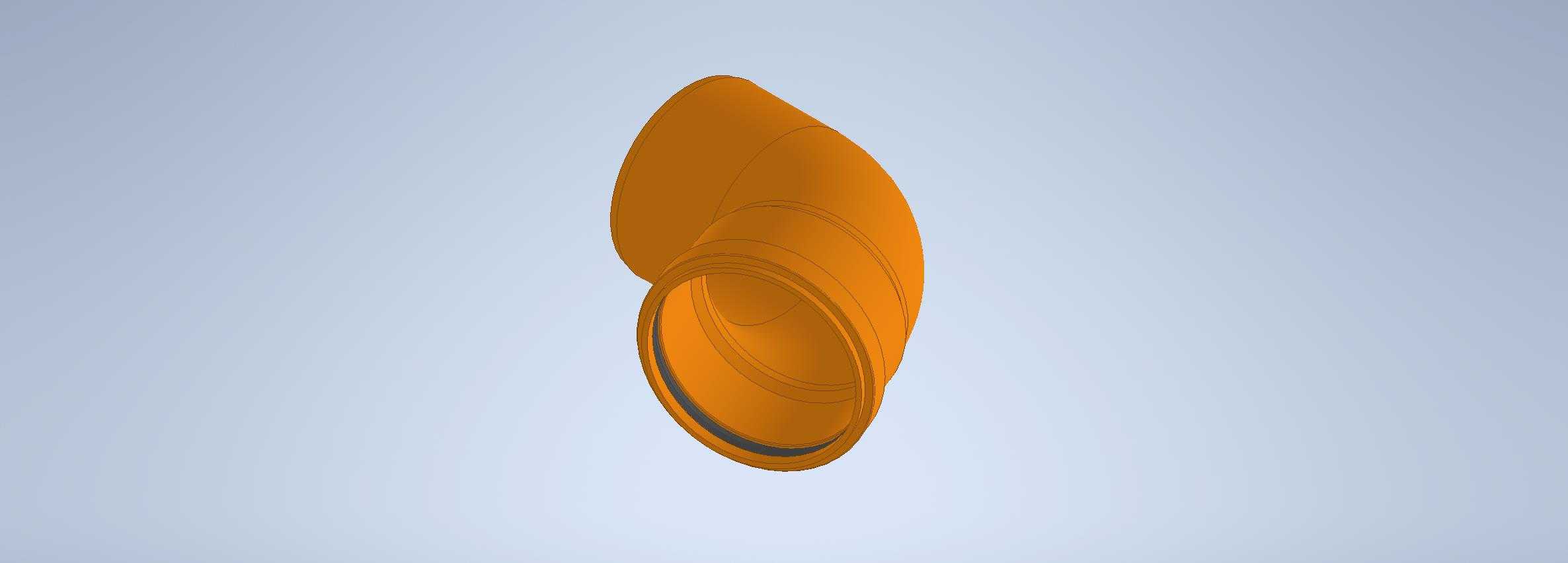

DN160规格67度KG型弯管管件结构

在市政给排水、建筑室内排水、工业流体输送的管路布设场景中，管线走向的角度调整往往需要适配现场的安装空间、管线排布逻辑来选择对应角度的弯管配件，这款DN160规格67度的KG型弯管，就是针对非90度、非45度的特殊转角需求设计的管路转向连接件。从实际工程使用的角度来看，常规的45度、90度弯管无法覆盖所有现场转角工况，比如建筑同层排水的支管汇入、室外埋地管线避让既有地下构筑物、工业管路沿建筑结构梁底斜向排布时，67度的转角能够减少管线拼接的配件数量，降低管路渗漏风险，同时优化管路的流体走向，减少直角转向带来的流体阻力与杂物淤积概率。这款弯管采用承插式接口设计，两端的承口结构带有适配密封圈的卡槽，安装时将配套的橡胶密封圈嵌入卡槽后，直接与同规格的KG系列直管段承插连接即可，不需要额外的粘接或热熔工序，安装效率高，密封性能可靠，能够适应一定范围内的地基不均匀沉降带来的管路位移，避免接口脱开渗漏。在设计层面，这款弯管的弯曲段采用了等曲率平滑过渡的流道设计，内壁没有突兀的折角或凸起，流体经过时的流态稳定，排水工况下不容易在弯曲段滞留杂物，长期使用也不易出现管路堵塞的问题。弯管的壁厚按照对应公称压力等级做了均匀化设计，弯曲段的外侧壁厚做了适度加强，抵消管路承压时弯曲段外侧的应力集中问题，避免长期使用过程中弯曲段出现开裂变形。从安装边界来看，这款弯管的公称通径为160mm，两端承口的内径尺寸与同规格直管的外径公差做了匹配设计，安装时的插入深度有明确的定位台阶，施工人员不需要额外测量插入深度，推到定位台阶位置即可保证密封配合长度符合要求。弯管的整体外形轮廓紧凑，67度的弯曲角度对应的两端管口轴线投影长度经过优化，在狭小的管井、吊顶内安装时，不会占用过多的横向或纵向空间，能够适配狭窄空间内的管线转向需求。在管路系统的受力层面，这款弯管的背部设计有平滑的加强筋结构，既不会额外增加过多的材料成本，又能提升弯管整体的抗外压能力，埋地敷设时能够承受上方回填土的压力，室内明装时也能承受管路内流体的压力冲击，不会出现鼓胀变形的问题。对于三维建模从业者来说，这类管件的建模重点在于承口的密封槽尺寸定位、弯曲段的曲率连续性、两端接口的同轴度公差控制，建模时需要保证承口与直管段的配合间隙符合安装要求，弯曲段的壁厚均匀性要和实际产品的工艺特性匹配，避免出现建模时壁厚突变导致的3D打印或模具开模问题。在设备选型配套时，这款弯管可以直接和同系列的KG型直管、三通、检查口等配件搭配使用，不需要额外做接口转换，能够大幅缩短管路系统的设计周期，减少现场施工的配件适配问题。
