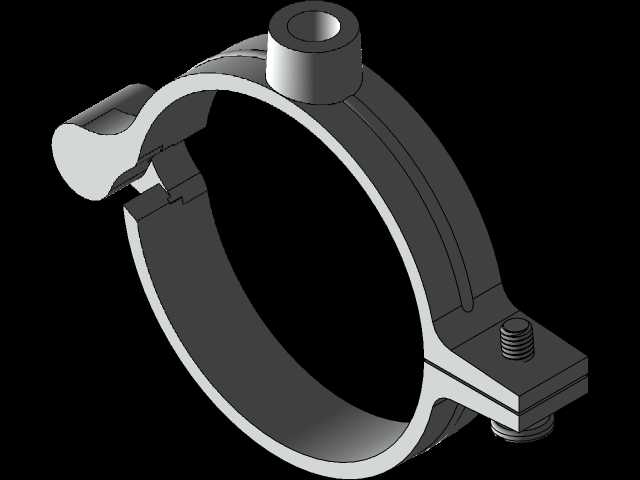

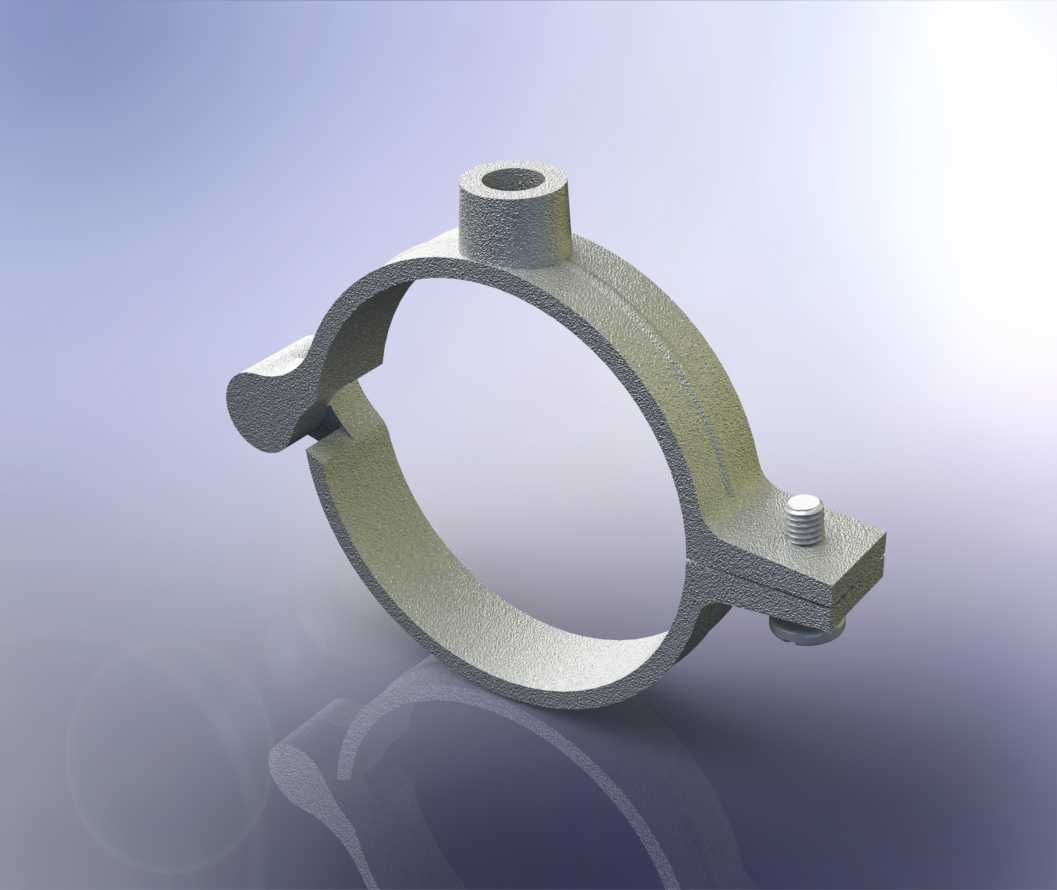

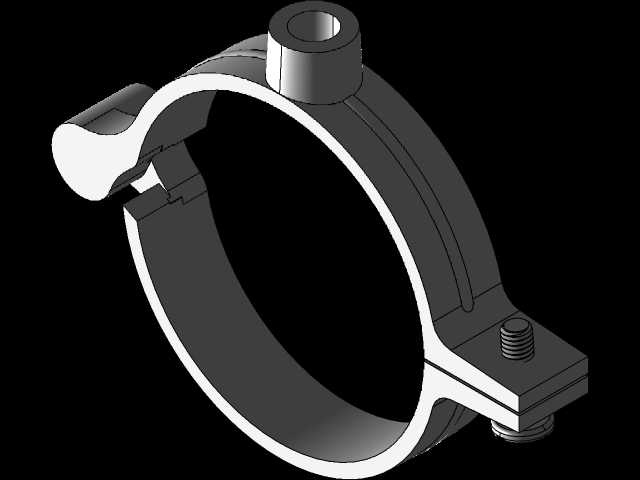

两英寸规格开环式管道吊装固定支架

在民用给排水、工业流体输送、暖通空调管路布设场景中，这类开环结构的管吊架是管路系统里用量极大的支撑固定部件，主要承担管道的竖向承重、径向限位作用，避免管路运行过程中因介质流动冲击、热胀冷缩位移出现下垂、晃动甚至接口松脱的问题。不同于全包覆的闭环管卡，这款开环吊架的单侧采用铰接开合结构，安装时无需从管道端部穿套，可直接在管路任意安装点位扣合固定，尤其适合已布设完成的管路改造、后期加装支撑的工况，能大幅减少现场安装的拆装工作量，降低管路改造成本。产品的主体承力环体适配两英寸公称直径的管道，环体内壁做了适配管道外径的圆弧过渡，扣合后与管道外壁贴合均匀，不会出现局部应力集中压损管道外壁的情况，环体顶部的柱状连接座用于和吊装螺杆、吊杆连接，可通过配套螺纹调整吊装高度，适配不同的吊装净空要求。环体开合端采用螺栓锁紧结构，锁紧后环体的抱紧力可根据管道材质、运行工况调整，针对薄壁塑料管道可适当降低锁紧力矩避免夹裂管壁，针对金属输送管道可加大锁紧力矩保证固定可靠性。设计阶段首先根据目标管道的外径确定了环体的基础曲率，同时预留了1mm左右的安装间隙，方便现场安装时快速扣入管道，铰接位置的销轴做了防脱出设计，避免安装过程中销轴掉落增加高空作业风险，环体与顶部连接座的衔接位置做了加厚处理，通过有限元校核该位置可承受不低于150kg的竖向静载荷，满足常规管路的承重要求。安装边界方面，顶部吊杆的安装孔位需与管道中心线保持垂直，锁紧螺栓的紧固力矩控制在8-12N·m区间，安装完成后需保证环体与管道同轴，避免出现偏载导致环体受力不均变形，相邻吊架的布设间距需根据管道材质、介质重量匹配，针对两英寸的金属输水管道，常规布设间距控制在2.5-3m即可满足管路挠度要求。这类开环吊架相比传统焊接式管托，拆装灵活性更强，后期管路维护时可快速拆卸调整位置，零件本身采用一体铸造成型后做机加工处理，铰接位置的转动间隙控制合理，长期使用不会出现松旷异响的问题，适配的配套紧固件均为标准件，现场更换维护无需定制特殊配件。
