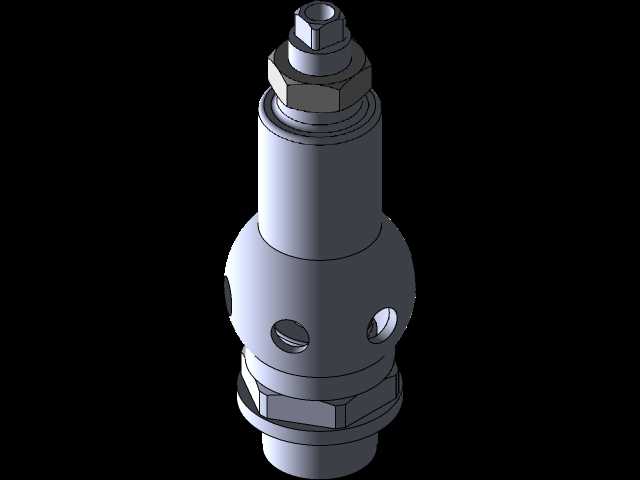

外螺纹连接式溢流安全阀三维结构

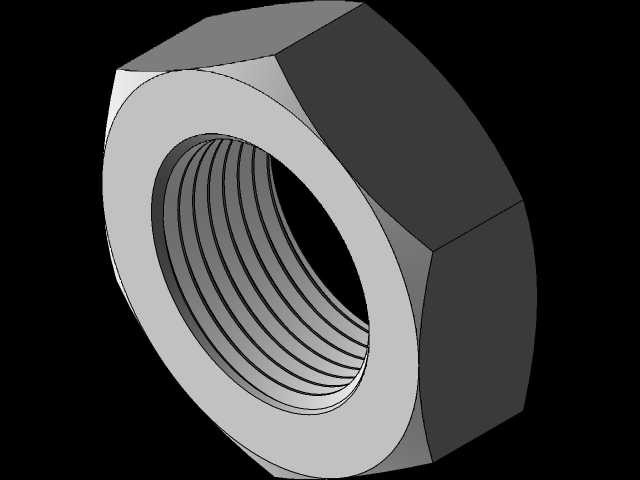

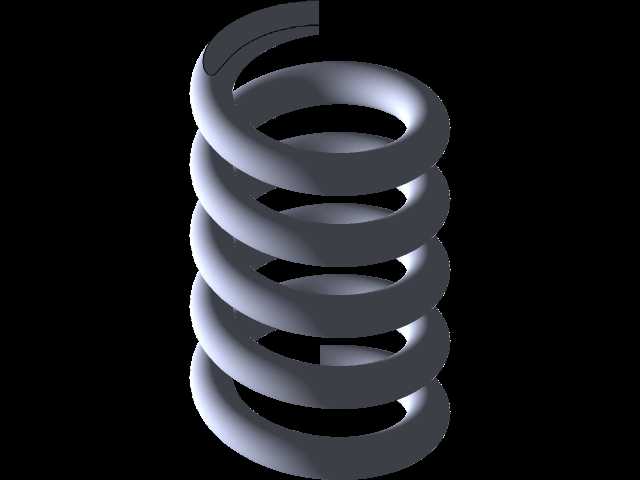

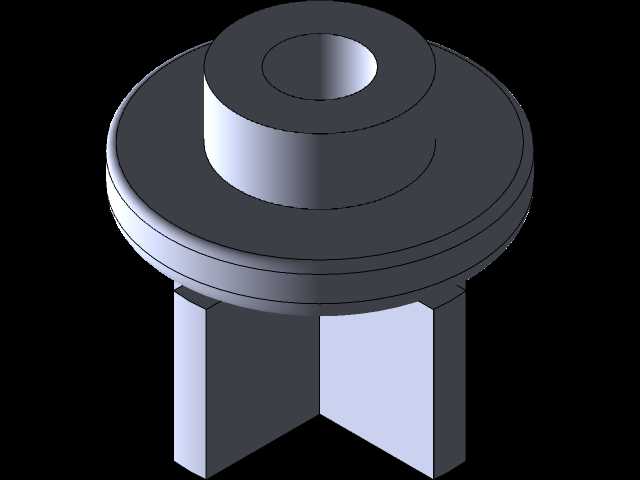

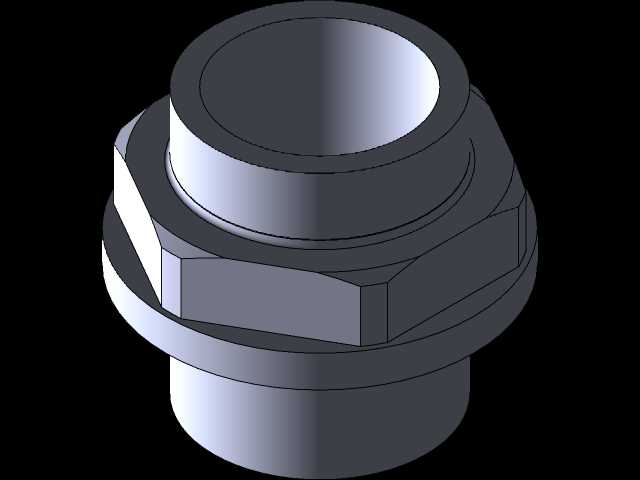

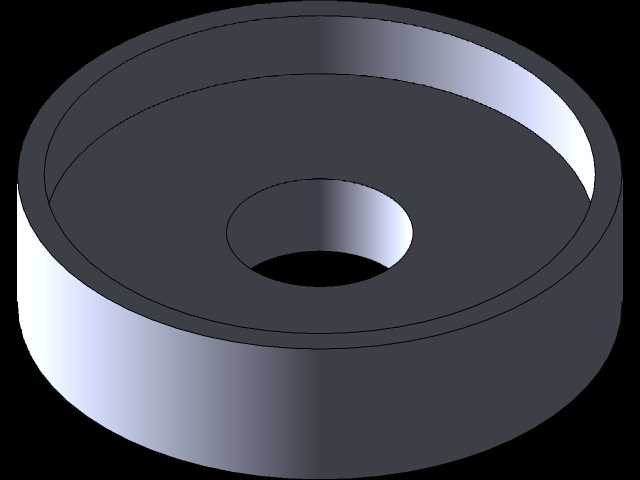

这款安全阀的结构设计围绕小通径管路的超压泄放需求展开，整体采用立式圆柱构型，下部设置外螺纹连接段，可直接拧入对应通径的管路或阀块安装孔，无需额外法兰转接，适配安装空间紧凑的液压站、小型气动回路、润滑系统等场景，安装时仅需预留扳手操作空间即可完成紧固，安装边界的径向尺寸控制在阀体最大外径范围内，轴向长度可根据管路布局调整拧入深度，适配不同壁厚的安装基体。阀体中部为球形膨大腔体，侧壁开设多个径向通流孔，作为超压介质的泄放通道，当系统压力超过设定阈值时，内部阀芯抬升，介质可通过这些径向孔快速排出，避免系统压力持续升高引发管路爆裂、密封件损坏等故障；顶部设置调压锁紧结构，通过六角锁紧螺母固定调压弹簧的预压缩量，可根据系统额定工作压力调整泄放阈值，调整完成后锁紧螺母可防止设备运行过程中振动导致的预紧力偏移，保证泄放压力稳定。从设计逻辑来看，这款阀的内部流道做了圆弧过渡处理，减少介质泄放时的湍流冲击，降低泄放过程中的振动与噪音；阀芯与阀座的配合面采用锥面密封形式，正常工作压力下可实现零泄漏，避免系统保压阶段出现介质内泄，影响系统压力稳定性。在实际应用场景中，这类小通径安全阀常被集成在小型液压动力单元、压缩空气支路、集中润滑系统的管路末端，作为系统的最后一道压力保护屏障，相比法兰连接的大口径安全阀，它的结构更紧凑，响应速度更快，适合对安装空间、响应灵敏度有要求的中低压系统。建模过程中对各零件的配合公差做了对应设置，阀芯与阀套的滑动配合间隙控制在合理范围，既保证阀芯动作顺畅无卡滞，又不会因间隙过大导致泄漏量超标；下部连接螺纹的精度等级按普通管路螺纹标准设置，可与市面上标准通径的内螺纹接口直接适配，无需定制转接件。阀体中部的泄放孔位置经过排布优化，泄放时介质可沿径向均匀排出，避免单侧泄放导致的阀身受反作用力偏移，影响连接密封性；顶部的调压螺母外侧设置了防护段，可避免日常运维过程中杂物堆积在调压结构处，导致后期调整压力时螺母卡滞。
