法兰连接方形阀体止回阀结构设计

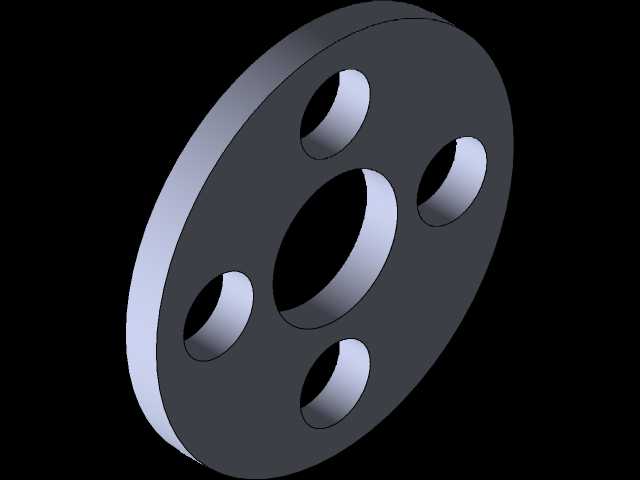

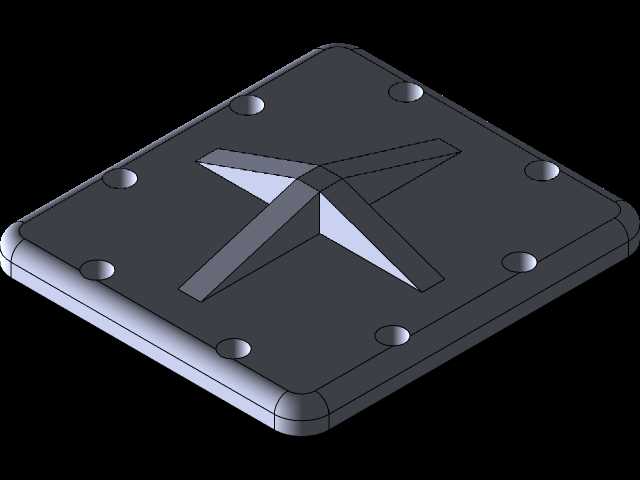

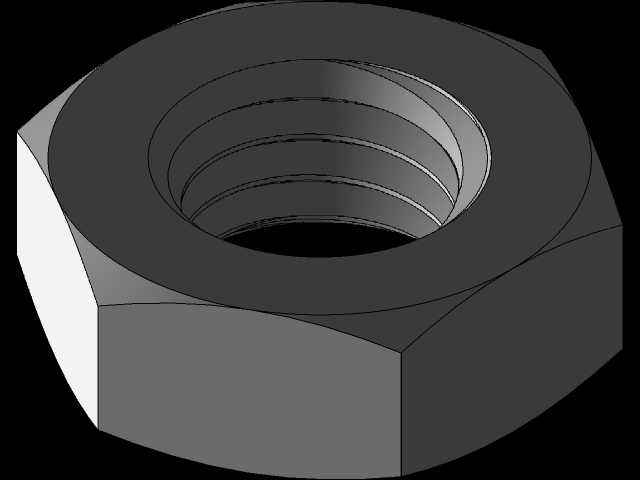

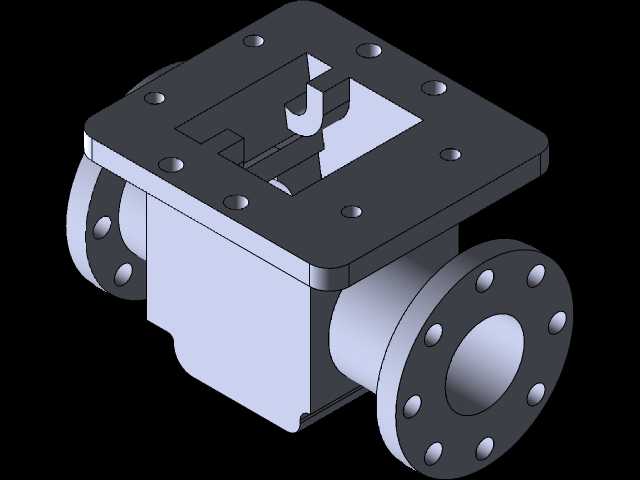

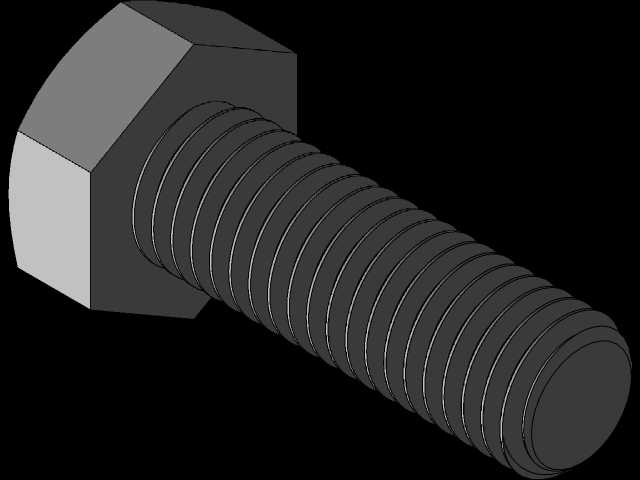

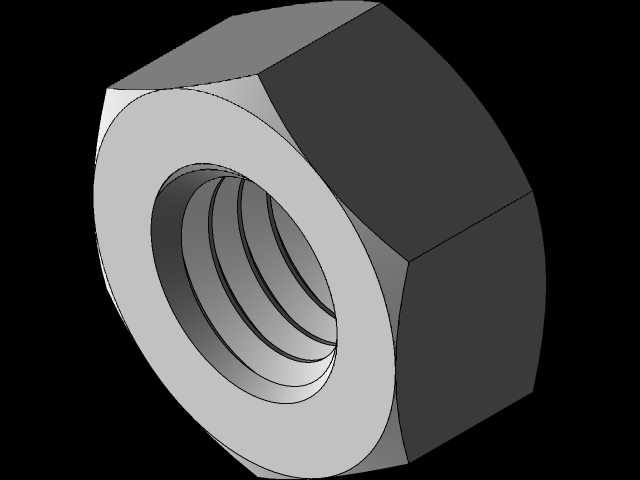

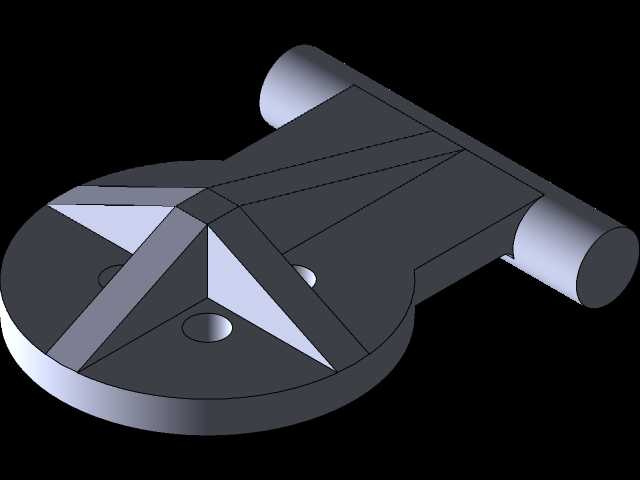

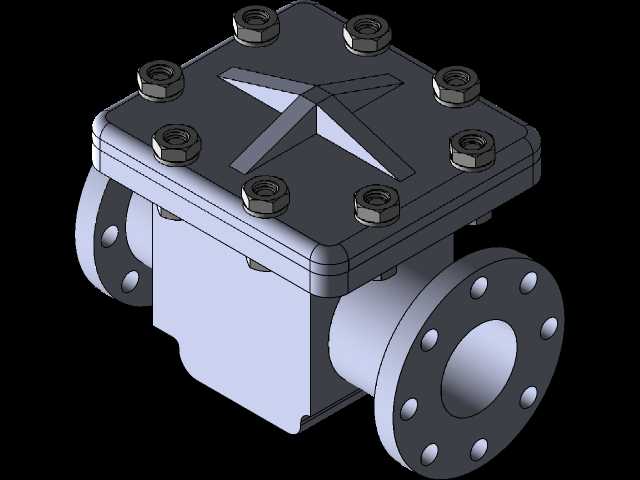

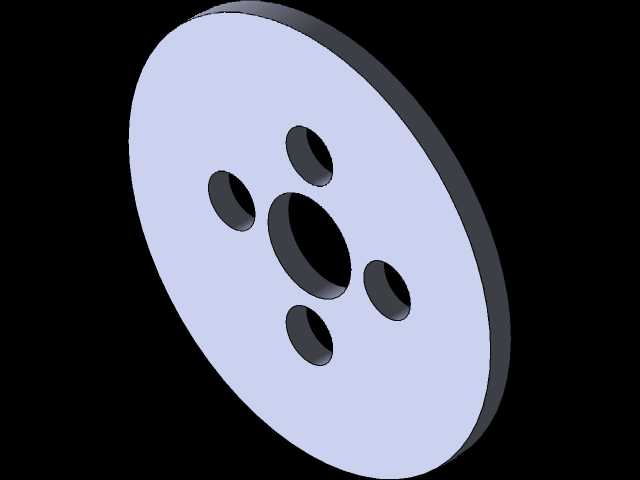

这款止回阀主要面向工业流体输送管路场景，可适配清水、低粘度油品等无强腐蚀性介质的单向通断需求，常见于给排水管网、中小型循环水系统、普通工业输料管线的支路节点，用来避免管路内介质反向流动引发的泵叶轮反转、介质倒流污染、管路压力失稳等实际工程问题。从结构设计逻辑来看，该阀采用方形阀体搭配上置阀盖的布局，区别于常规圆柱形阀体的设计，方形结构的阀盖密封面加工定位更便捷，螺栓排布的空间余量更充足，在小通径管路应用中，阀体的铸造脱模难度更低，车间批量生产时的成型良品率更易控制。阀体两侧采用法兰连接结构，法兰端面均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片即可完成装接，安装边界清晰，不需要额外加工焊接坡口，现场施工的适配性较强，适合后期需要频繁拆解检修的管路节点。阀盖与阀体之间通过8组六角头螺栓加螺母的紧固件组合实现压紧密封，螺栓沿阀盖方形轮廓均匀排布，紧固时可按对角顺序逐步加载力矩，保证密封面受力均匀，避免局部压偏导致的介质渗漏问题，这种多螺栓均布的设计，相比同通径圆形阀盖的螺栓排布，在同等密封压力要求下，单个螺栓承受的预紧载荷更小，可选用规格更小的紧固件，降低整体配件成本。需要注意的是，该结构设计存在一定的优化空间：方形阀体的流道过渡处存在直角转折，介质流经时的局部阻力系数高于流线型流道的止回阀，在大流量、高流速的管路场景中使用时，会产生更明显的压力损失，同时直角区域长期受介质冲刷，更容易出现磨损减薄的问题，更适合压力等级不超过1.0MPa、流速较低的常温管路场景。从安装尺寸边界来看，该阀的法兰端距、螺栓孔中心圆直径均参考常规低压法兰的参数设计，可直接替换同通径的旋启式止回阀，不需要调整现有管路的安装间距，阀体顶部的阀盖凸起高度预留了内部阀瓣的活动空间，安装时上方需要预留至少能取出全部紧固螺栓的操作空间，方便后期拆解检修内部阀瓣与密封面。内部阀瓣采用升降式结构逻辑，介质正向流动时依靠介质压力推开阀瓣实现通路，反向流动时阀瓣在介质压力与自身重力作用下回落压紧密封面，实现截断，结构简单可靠，故障点少，日常维护仅需定期检查密封面磨损情况与紧固件预紧力即可，不需要复杂的专用维护工具。
