双环轨道钢球循环输送导引结构

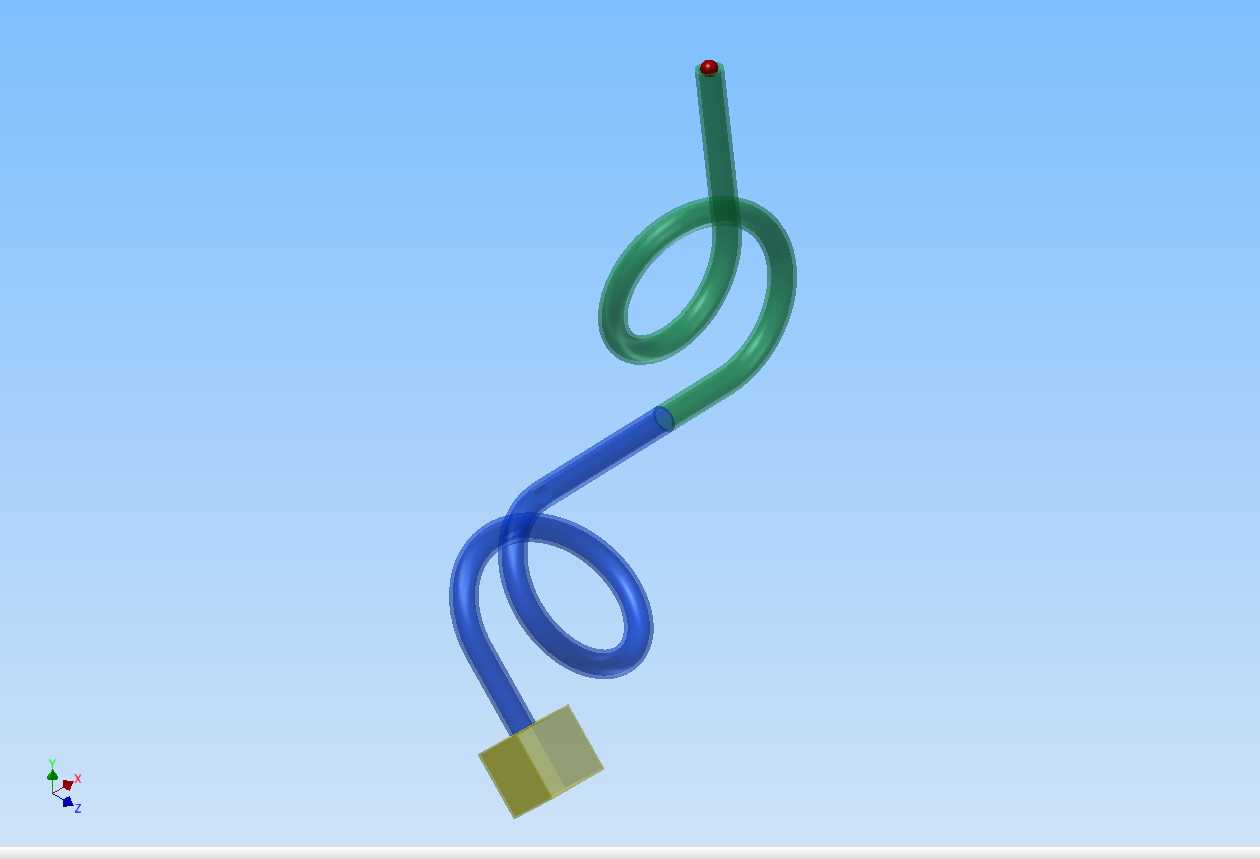

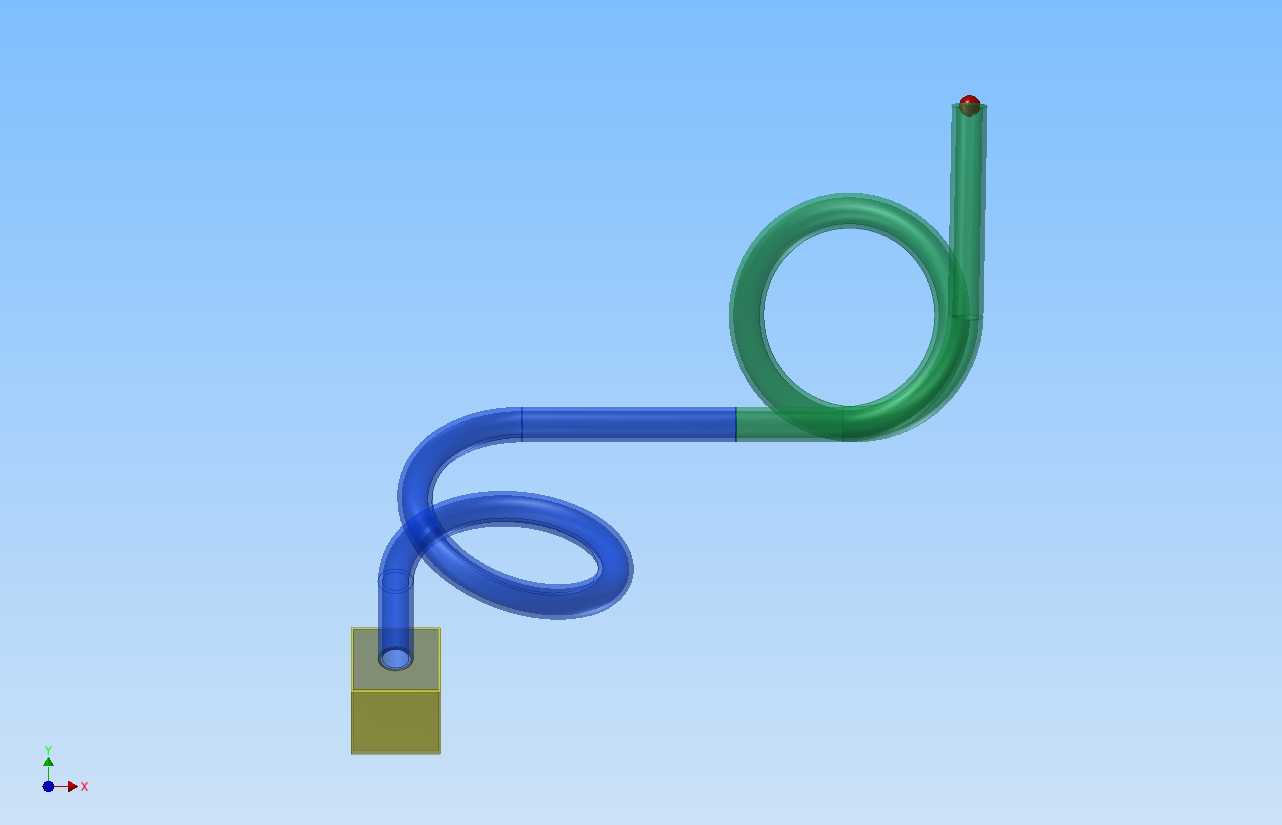

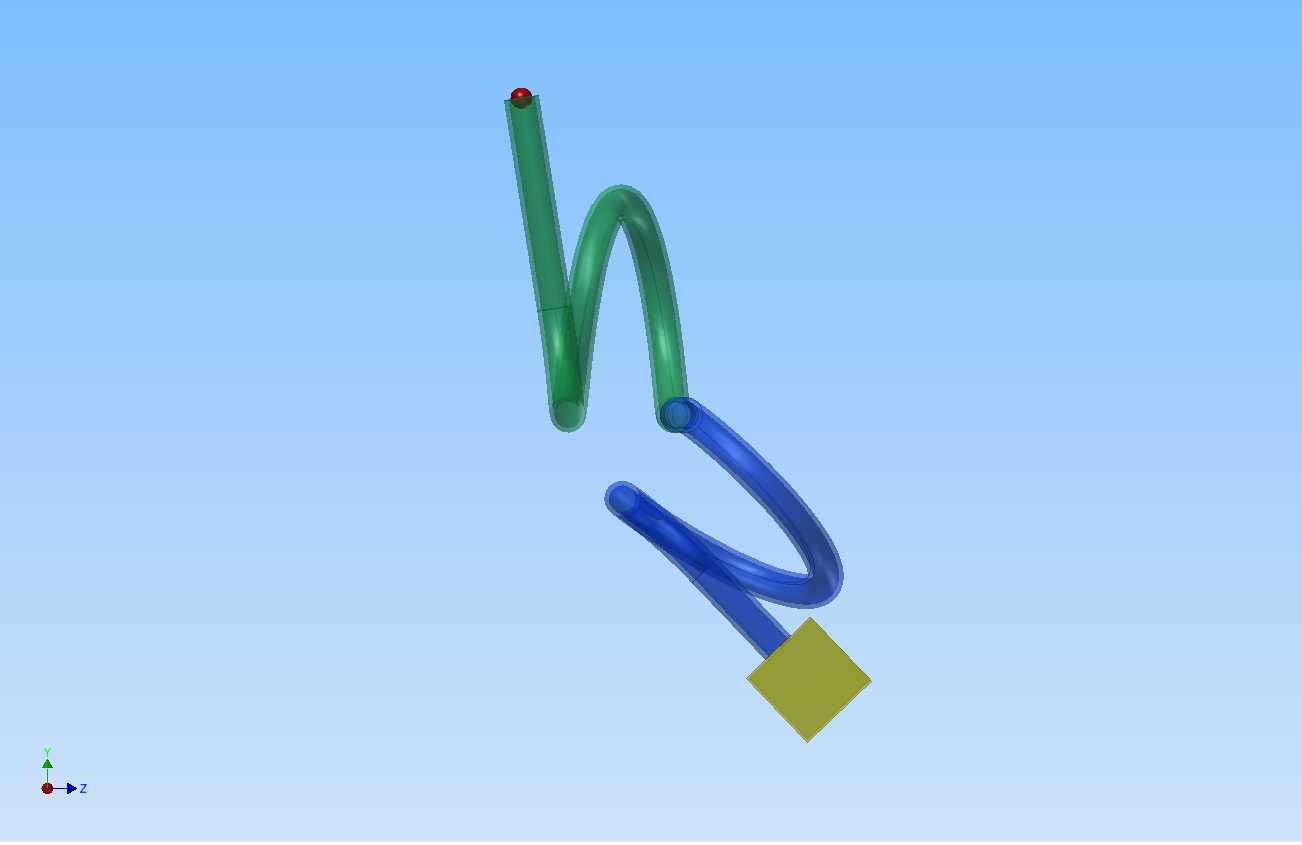

该结构主要应用于小型物料循环输送、教学演示装置、趣味机械展品这类场景，核心功能是为钢球类小型刚性球状物料提供连续闭环的行进路径，配合重力或初始推力即可实现钢球沿预设轨道的循环滚动，最终将钢球导引至末端收集区域。从功能特性来看，轨道采用连续光滑的弯管构型，分为上下两个环形弯折段，两段轨道通过斜向直段平滑衔接，轨道内壁全程保持连续曲率过渡，不存在突变折角或台阶，能够最大程度降低钢球滚动过程中的卡滞风险与动能损耗，保证钢球行进过程的顺畅性。设计阶段优先考虑了钢球的运动轨迹约束，轨道内径略大于钢球直径，既能够限制钢球在径向的偏移，避免钢球脱轨，又不会因为间隙过小增大滚动摩擦阻力；上下双环的构型设计一方面延长了钢球的行进路径长度，能够在有限的安装空间内拉长物料输送的行程，另一方面双环的螺旋式弯折可以借助轨道自身的弯折结构对钢球进行导向，无需额外加装导向挡边即可实现钢球的转向变向。末端设置的块状收集结构与轨道出口端精准对齐，出口段的轨道角度经过反复校核，保证钢球脱离轨道时的速度与落点刚好落入收集区域，不会出现飞溅或偏离的情况。从安装边界来看，整体结构沿竖直方向排布，横向占用空间较小，安装时仅需固定末端的收集块以及轨道的几个关键支撑点位即可，不需要额外搭建复杂的支撑框架；轨道的弯折半径经过匹配计算，既不会因为半径过小导致钢球离心力过大脱轨，也不会因为半径过大造成整体结构尺寸冗余，适配桌面级演示装置、小型物料循环测试台这类对安装空间有严格限制的使用场景。在实际使用过程中，该结构无需额外配置动力输送组件，仅依靠钢球自身重力即可完成全程行进，结构组成简单，维护成本极低，除了作为机械原理教学的演示教具之外，也可以作为小型自动化设备中钢球上料、循环检测工位的导引轨道使用，针对不同直径的钢球，仅需等比例缩放轨道内径与弯折半径即可快速适配，设计复用性较强。
