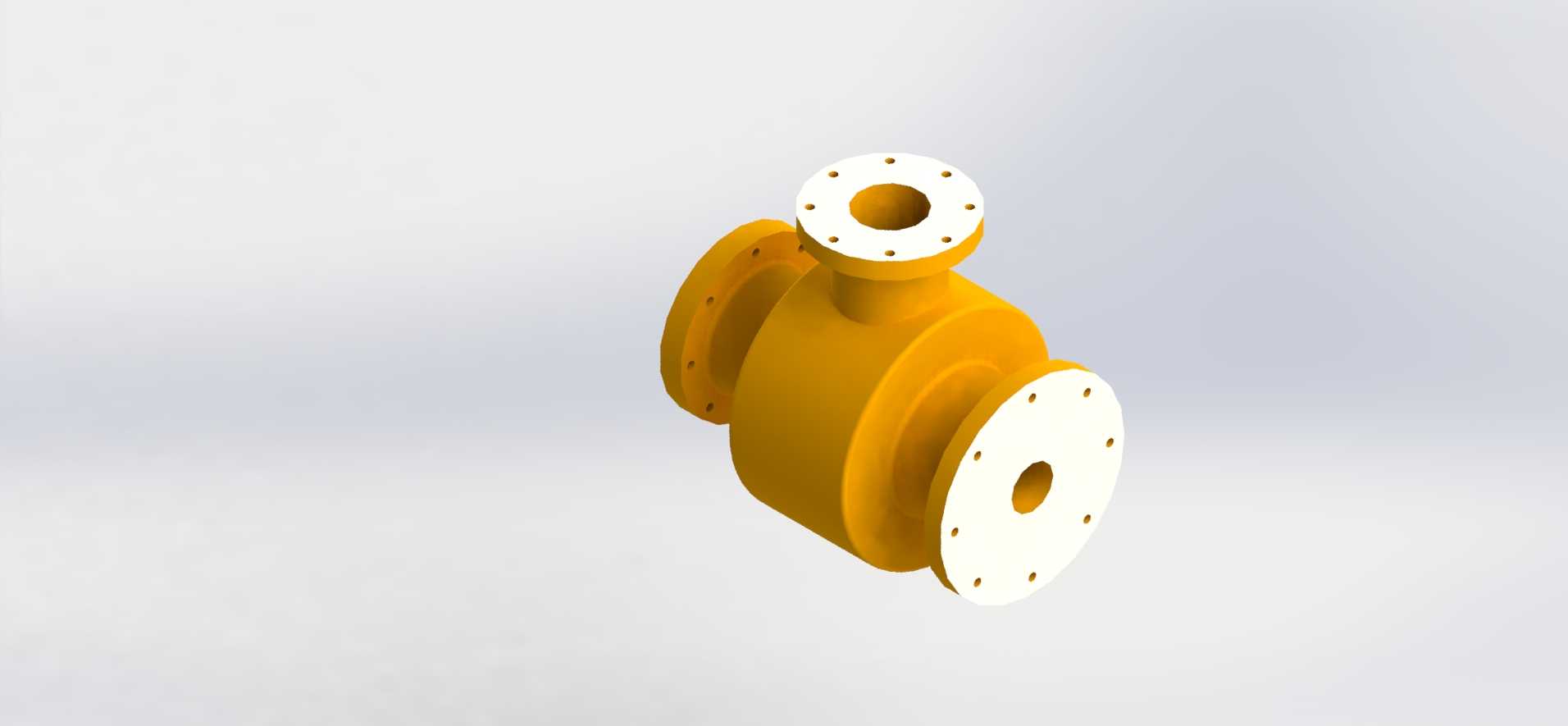

法兰连接式T型三通管道分流结构

在工业流体输送管网的布设场景中，这类T形三通结构是管路系统里实现介质分流、合流的核心连接件，常被应用在化工流体输送、市政给排水、暖通循环管路、工业设备液压/气动回路等需要改变管路走向、拆分或合并介质流道的位置。不同于焊接式三通，这款采用法兰对接的结构，在后期管路检修、部件更换时无需切割管段，只需拆卸法兰螺栓即可完成拆装，能大幅降低现场运维的工作量，尤其适合需要定期清理管路内部、更换易损段的工况。从结构设计逻辑来看，三个接口均采用带螺栓孔的法兰盘结构，法兰端面的密封面做了平整加工处理，对接时配合密封垫片即可保证接口处的密封性能，避免输送介质出现泄漏；三个接口的流道在腔体内部做了圆弧过渡处理，没有直角突变的结构，能有效减少介质流经时的局部阻力损失，降低流道内的湍流程度，既可以减少输送过程中的能耗，也能避免含颗粒介质在直角拐角处出现沉积堵塞的问题。在安装边界的适配性上，三个法兰盘的螺栓孔采用圆周均布设计，对接时可根据现场管路的走向调整安装角度，无需额外制作异形转接管件；腔体主体采用等径流道设计，三个接口的通径保持一致，可直接对接同规格的法兰管路，不需要额外配置变径接头，能减少管路系统的连接节点，降低潜在的泄漏风险。实际选型应用时，需要结合管路的设计压力、输送介质的腐蚀特性匹配对应的法兰压力等级与腔体材质，安装过程中要保证三个对接法兰的端面平行度，螺栓需按对角顺序逐步拧紧，避免因受力不均导致密封垫片压偏失效；日常运维中可通过法兰连接处的检漏点排查密封状态，若出现渗漏可通过均匀紧固螺栓或更换密封垫片快速处理，无需整体更换三通部件。这类T形结构的设计，核心是在保证流道通畅的前提下，尽可能缩减连接件的整体体积，让管路布设时的空间占用更小，同时兼顾连接强度与密封可靠性，适配多行业管路系统的分流合流需求。
