阀门试验台管路系统结构设计方案

项目分类:3D模型 发布时间:2021-09-23 ID:287416
  • 阀门试验台管路系统结构设计方案
  • 阀门试验台管路系统结构设计方案

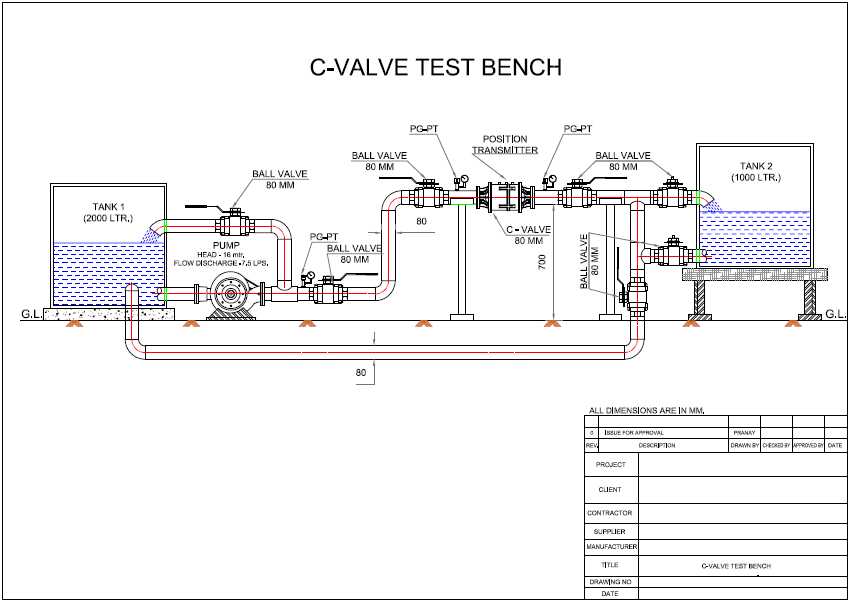

这套阀门试验台管路结构,主要面向工业阀门出厂前的密封性、动作可靠性校验场景,在阀门生产车间、质检站点的型式试验工位应用广泛,可覆盖通径80mm规格的法兰连接类阀门测试需求,无需额外搭建临时管路即可完成整套压力循环测试。整套系统采用双侧储液罐对称布局,两侧罐体分别设置2000L与1000L的储液容积,可根据测试介质容量需求灵活切换供液回路,减少单次测试的介质加注等待时间。管路核心动力端采用离心泵作为介质循环动力源,泵出口配置80mm通径球阀作为主控切断阀,可在测试件拆装阶段完全截断介质通路,避免罐内介质外流。测试工位前后端分别配置同通径球阀作为隔离阀,测试时可关闭两侧隔离阀将被测阀门封闭在独立测试腔段,配合管路上布置的压力检测点位完成静压密封测试,也可开启前后阀门打通全回路,完成阀门全开状态下的流阻性能测试。被测阀门安装位预留了位置变送器安装接口,可实时采集阀门阀杆的开合位移数据,匹配阀门开关动作响应时间、行程精度的测试需求,无需额外改装支架即可适配常规直行程、角行程阀门的安装。管路整体采用架空式管架支撑,管架底部预留90mm的安装离地间隙,既可以避免管路积液残留,也能给底部排污管路、线缆走线留出充足空间,所有管路转弯处采用标准弯头衔接,减少介质流动的局部阻力损失。整套管路的连接法兰尺寸、阀门安装跨距均按照常规工业阀门的安装接口标准设计,测试工位的安装长度预留了足够的调整余量,可适配一定长度范围内的不同结构阀门装夹,无需频繁改动主管路布局。管路上的各个手动球阀均布置在操作人员站立可触及的高度位置,日常操作时无需登高或俯身即可完成阀门切换,压力检测点、位置变送器的布线均沿管架侧面走线,避免与管路高温或带压部位接触,提升长期运行的可靠性。双侧储液罐的回流管路均设置在罐体上部,避免回流介质冲击罐底沉积的杂质,同时罐内预留了足够的气相空间,防止介质循环过程中出现溢罐问题。整套结构在设计时充分考虑了测试工位的操作便利性,从介质循环、压力加载、状态采集到工位隔离的功能模块全部集成在同一管架上,落地后仅需连接电源与测试介质即可投入使用,无需现场进行复杂的管路拼装。
