2英寸板式止回阀工业结构设计方案

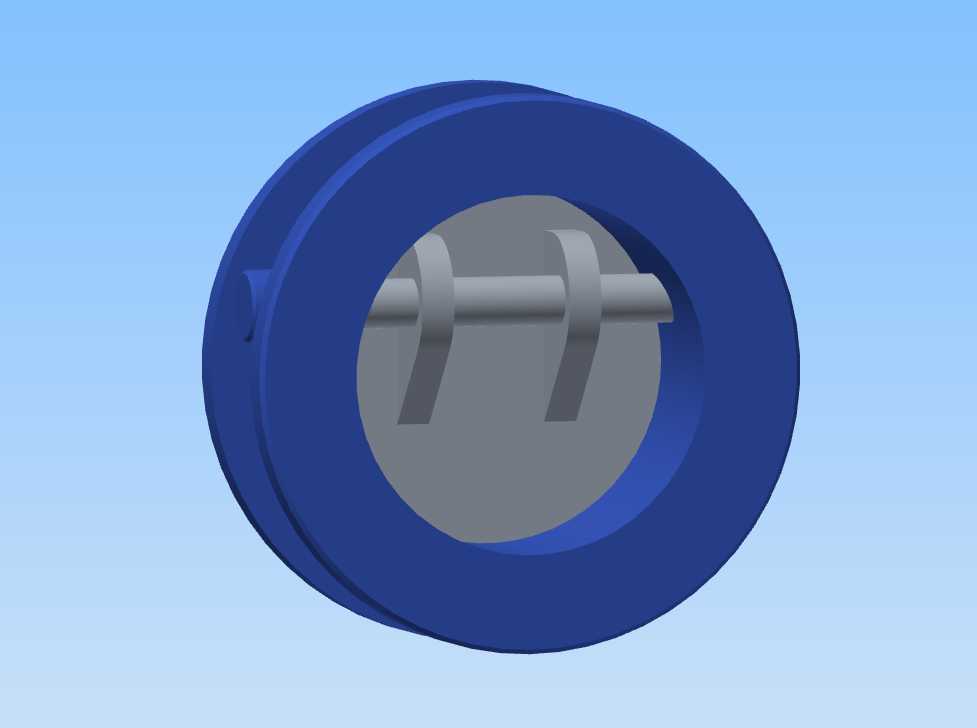

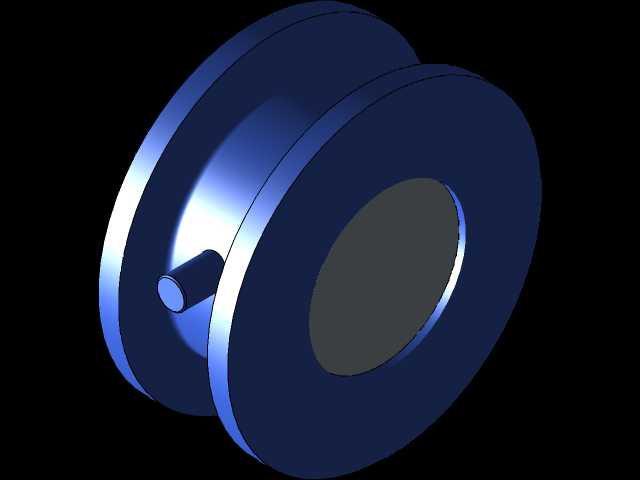

在民用供水、工业循环水、暖通空调、小型给排水管路系统中，2英寸通径的板式止回阀是应用频次极高的管路控制部件，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵叶轮反转、管路水锤冲击、介质回流污染等工程问题，尤其适配公称通径2英寸的低压常温清水输送管路，安装位置通常设置在水泵出口端、分支管路节点、介质单向流动要求的管段之间。这款板式止回阀采用对夹式薄型结构设计，整体外形为同轴圆盘状，没有传统旋启式止回阀的外置摆臂结构，整体轴向厚度远小于同通径的升降式止回阀，安装时不需要额外预留过长的管路轴向空间，直接夹持在两片同通径法兰之间即可完成固定，适配常规2英寸法兰的螺栓孔位布局，安装边界完全匹配现有标准法兰的安装尺寸，不需要对现有管路做额外改造。结构设计上，阀板采用双瓣同轴铰接布局，铰接轴沿阀体内腔水平方向固定，两个对称的半圆阀板可绕铰接轴做小角度翻转，介质正向流动时，水流压力推动阀板绕轴向阀体内腔侧翻转开启，介质可从阀板与阀体内壁的环形过流通道平稳通过，过流截面的流道设计做了圆弧过渡处理，尽可能降低介质通过时的局部阻力损失，减少管路系统的扬程损耗；当管路内介质出现倒流趋势时，反向介质压力会直接作用在阀板外侧，推动阀板快速贴合阀体密封面，实现管路的自动截断，双瓣结构的设计相比单瓣结构，阀板开启关闭的行程更短，动作响应速度更快，关闭时的冲击声响更小，也能有效降低水锤效应带来的管路振动。阀体整体采用圆环式整体结构，铰接轴的安装位置做了内嵌式设计，没有突出阀体外侧的结构部件，整体外轮廓为规则圆柱面，安装时可直接嵌入两片法兰的密封面之间，配合法兰密封垫片即可实现可靠的径向与端面密封，不需要额外配置专用的安装连接件。从实际工程选型角度看，这类薄型板式止回阀特别适合安装空间局促的管井、设备集成管路、装配式供水机组内部，相比传统长结构止回阀能节省近三分之二的轴向安装空间，同时阀板的铰接结构做了耐磨处理，长期反复启闭动作下的磨损量更小，日常运维不需要频繁拆解更换内部部件，适配常温清水、无强腐蚀性的中性水介质工况，在楼宇供水、工厂循环冷却水、小型给排水系统中都能稳定发挥单向止回的作用，建模过程中严格遵循2英寸通径管路的安装尺寸规范，所有配合面的公差预留都符合管路附件的装配要求，可直接用于管路系统的装配干涉校验、管路布局模拟、设备选型的三维可视化展示。
