三英寸对夹式蝶形止回阀水系统结构

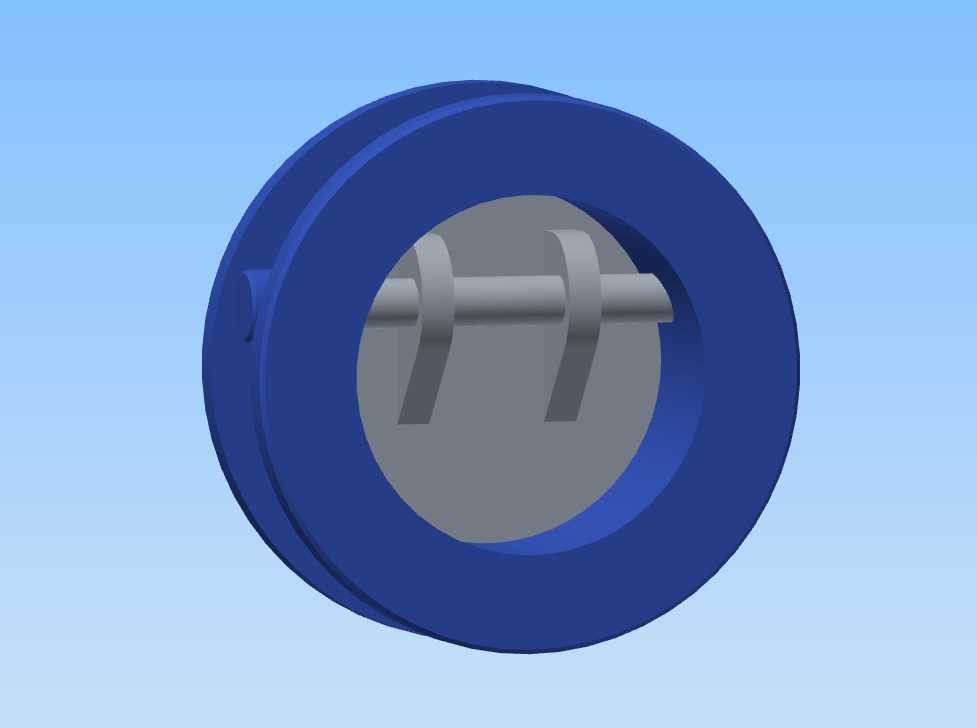

在民用建筑给排水、工业循环水系统、小型市政输水支路中，对夹式止回阀是管路防倒流的核心部件，这款三英寸板型止回阀的结构设计，完全贴合中小通径管路的安装空间限制，不需要额外的法兰配对支撑，直接夹装在两片管路法兰之间即可完成固定，大幅压缩了管路阀组的轴向安装尺寸，对于空间紧凑的泵房、管井内的管路排布十分友好。从结构功能来看，这款止回阀采用双瓣摆动式阀板结构，阀板通过中部的销轴铰接在阀体内腔的支撑筋上，介质正向流动时，水流压力推开两块对称布置的阀板，阀板绕销轴向上翻转贴靠到内腔限位结构上，流道完全打开，介质通行的压损被控制在较低水平，不会对管路输送效率造成过多损耗；当介质出现倒流趋势时，阀板在自身重力与反向介质压力的共同作用下快速回落，密封面贴合阀座形成截断，彻底阻断介质反向流动，避免下游介质回流造成的泵叶轮反转、水表倒转、管路水锤冲击等常见工程问题。设计过程中，阀板的摆动角度经过反复校核，全开状态下阀板不会对通流截面造成过度遮挡，同时销轴的安装位置做了偏心处理，保证阀板关闭时能够依靠自重实现快速复位，不需要额外加装弹簧结构，既减少了易损部件数量，也避免了弹簧长期浸泡在水体中出现锈蚀失效的风险。阀体采用整体式环形结构，外圈的密封面做了平面度处理，夹装时配合法兰间的密封垫片即可实现外周密封，不会出现外漏问题；内腔的支撑结构做了流线型过渡处理，减少介质流过时的紊流与局部阻力，降低运行过程中的振动与噪音。安装边界上，这款三英寸规格的止回阀匹配公称通径DN80的管路，安装时需要注意阀体上标注的介质流向箭头与管路实际流向保持一致，两端法兰的夹紧力要均匀分布，避免单边受力过大造成阀体变形，导致阀板卡涩无法正常动作。日常运维中，这种结构的止回阀不需要频繁拆解维护，只要定期在管路检修时检查阀板的摆动灵活性、密封面的磨损情况即可，相比升降式止回阀，它的结构更简单，流阻更小，适合在清水、无大颗粒杂质的流体管路中长期使用，能够有效保障管路系统的单向流通特性，避免倒流引发的设备损坏与计量失准问题。
