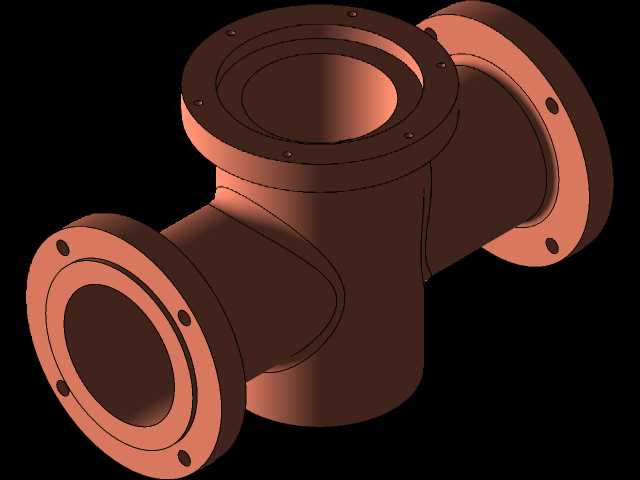

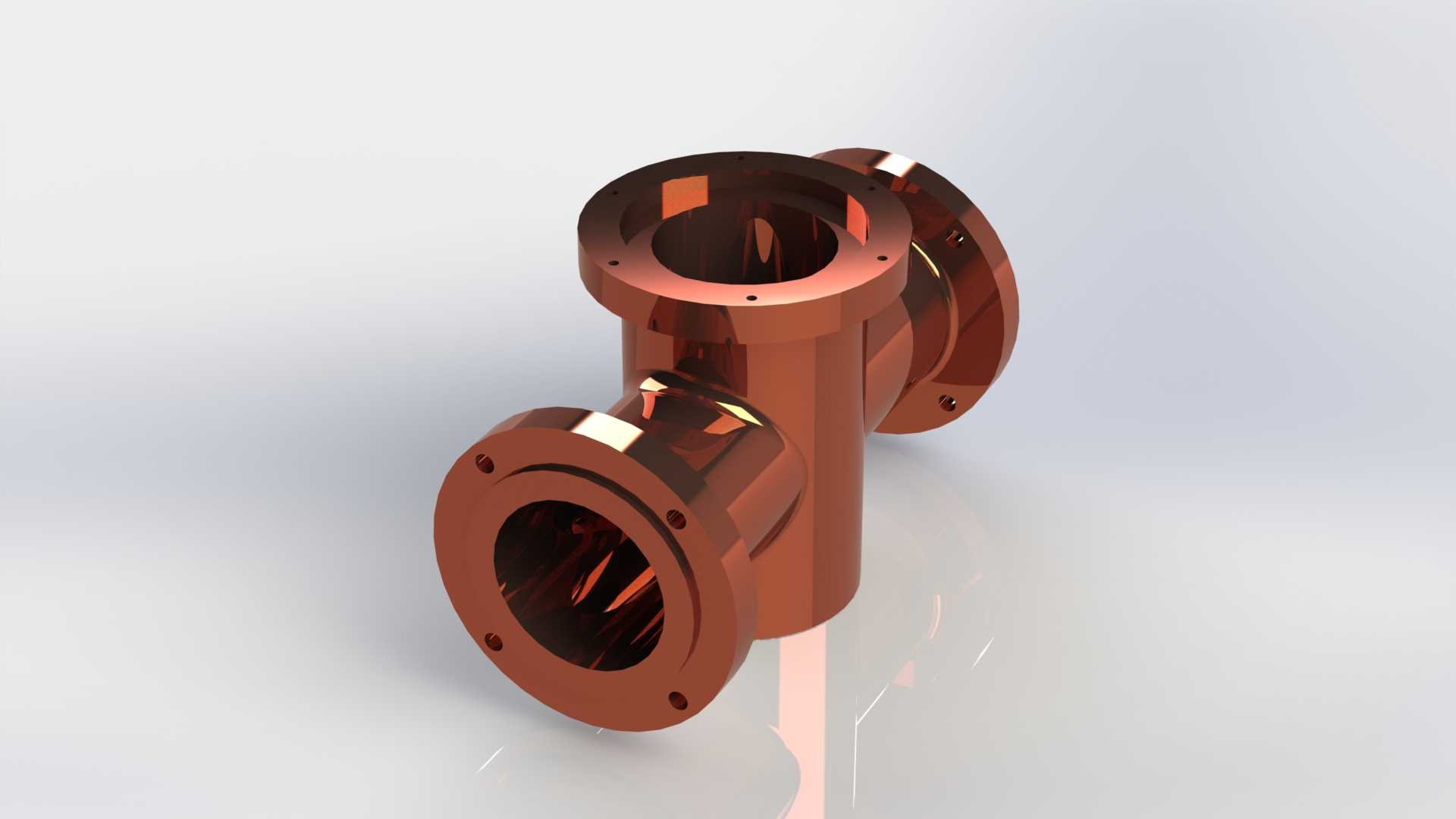

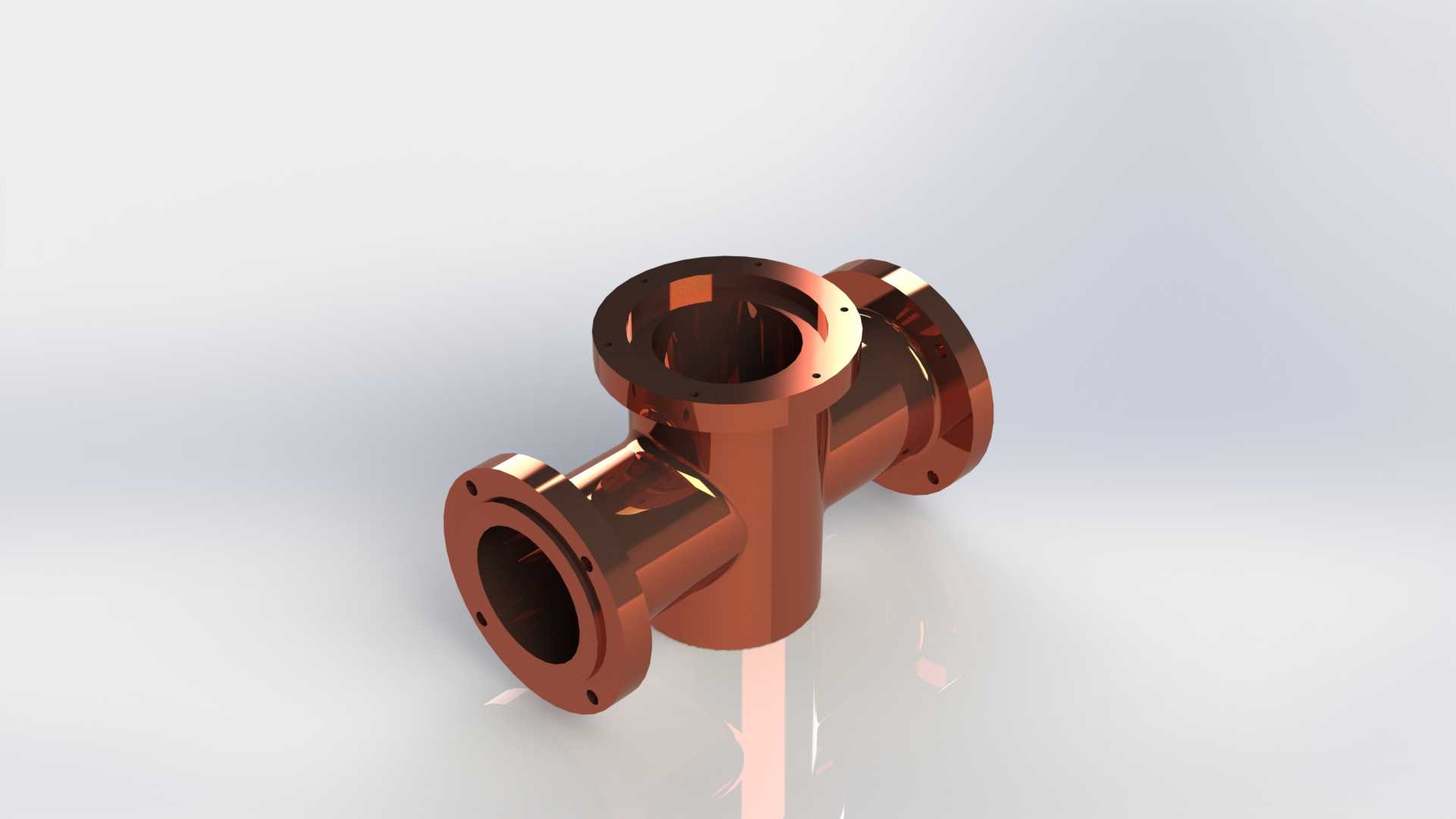

铜制T形三通管道连接固定构件

这款铜制T形三通构件，主要应用在民用给排水、暖通循环、低压气动输送以及小型液压支路的管路布设场景中，作为管路系统里的分流、汇流核心连接件使用，能够实现单路输入双路输出、或是双路输入单路汇流的介质流向切换，适配水、低压蒸汽、压缩空气、低腐蚀性流体等多种常规输送介质。从实际安装场景来看，这类带法兰盘结构的三通件，常被用在需要频繁拆装检修的管路节点，比如设备端的介质分路接口、楼宇管井里的支路接驳位置，相比丝接三通，法兰连接的密封可靠性更高，抗管路振动松脱的能力更强，后期维护拆卸也更便捷。

设计层面上，三个接口端均采用带螺栓过孔的法兰结构，法兰端面预留了密封垫片的安装位，安装时只需匹配对应通径的管路法兰，加装适配厚度的密封垫片后，穿入螺栓按对角顺序紧固即可完成接驳，无需在管端加工外螺纹，降低了现场施工的加工难度。构件主体采用等径三通的腔体结构，内部流道做了圆弧过渡处理，能够减少介质在分流位置的紊流与压损，避免直角转角带来的介质冲蚀问题，延长构件的实际使用寿命。铜质材料的选择，一方面是利用铜材优良的抗锈蚀特性，在潮湿、易氧化的使用环境下不易产生锈屑堵塞管路，另一方面铜材的切削加工性能优异，后期如果需要对接口进行现场修配，加工难度远低于钢制构件。

从安装边界来看，三个法兰端的连接孔位采用均匀圆周排布，安装时可根据现场管路走向调整法兰的对位角度，不需要额外加工转接接头；构件整体的轴向与径向尺寸控制紧凑，在狭小的管井、设备舱内部布设时，不会占用过多安装空间，三个接口的同轴度、法兰端面的平面度在设计时都做了公差约束，能够避免安装后出现密封面错位导致的渗漏问题。构件的壁厚经过承压校核，能够满足常规低压管路的工作压力要求，外壁的加强结构在三个接口的交汇位置做了加厚处理，避免管路应力集中在交汇位置导致开裂，适配管路系统中存在轻微振动、热胀冷缩位移的使用工况。
