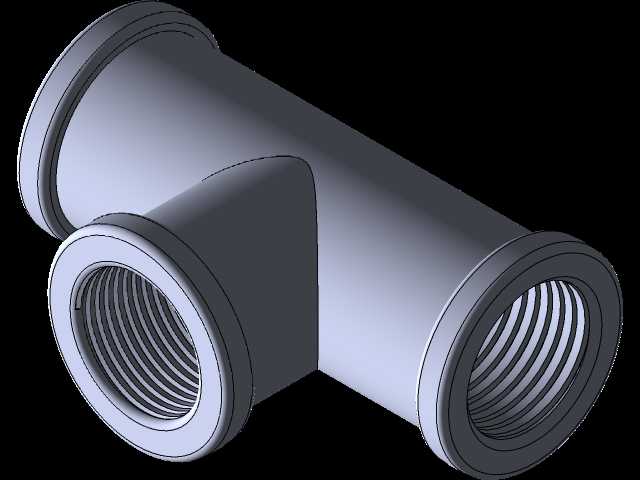

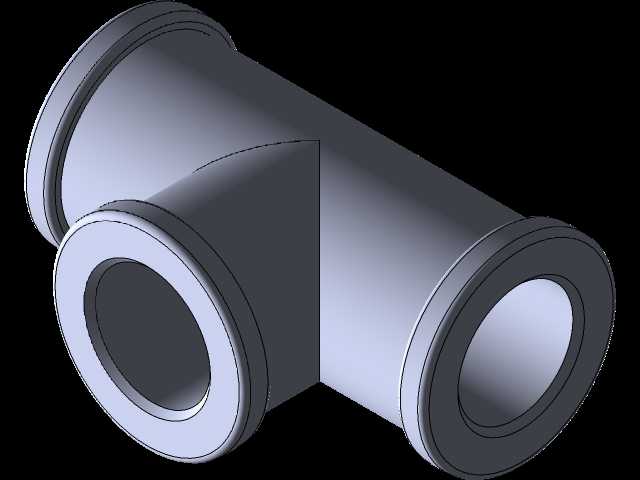

等径三通T形管路连接接头结构

这类T形接头在流体输送系统里承担着分流、合流的核心作用，不管是车间压缩空气管网、小型液压站的油路布设，还是民用给排水、化工介质输送支路，都能见到这类结构的身影。不同于焊接式三通需要现场施焊、后期拆装维护困难的问题，这个接头三个端口都做了带凸缘的法兰连接结构，安装时不需要复杂的焊接工装，只要对齐配对法兰的螺栓孔，穿入紧固件压紧密封垫就能完成对接，后期某一支路需要检修或者改线时，只需要拆开对应端的法兰螺栓就能操作，不会破坏主管路的整体密封结构。

从结构设计逻辑来看，三个通径保持一致，属于等径三通范畴，三个端口的法兰凸缘厚度、密封面宽度都做了统一匹配，能适配同通径的标准法兰配件，不需要额外加工异径转接头。主体的相贯线位置做了平滑圆弧过渡，没有尖锐的直角转角，一方面能降低流体在分流位置的局部阻力，减少介质流经时的压损，避免直角位置长期受介质冲刷出现磨损泄漏；另一方面也能消除结构应力集中点，不管是承受管路内压还是外部安装带来的附加载荷，相贯线位置都不会因为应力集中出现开裂失效。

在安装边界上，三个端口的轴线互相垂直，其中两个端口同轴布置作为主管通路，第三个端口垂直于主管轴线作为支路接口，安装时需要预留出法兰螺栓的操作空间，尤其是垂直支路端的法兰外侧，要留出足够的扳手操作距离，避免安装时螺栓无法紧固。接头的内壁做了等壁厚处理，流道全程没有突兀的台阶或者缩径，介质从主管流入后，能平顺地分流到两个出口，不会在腔体内部形成涡流区，对于输送含有微小固体颗粒的介质时，也能减少颗粒在腔体内的沉积，避免长期使用后出现流道堵塞的问题。

实际选型使用时，这类接头的三个连接端可以根据管路的布设方向灵活调整安装角度，不需要额外定制转向接头，不管是水平管路接垂直向下的支路，还是垂直管路接水平方向的旁通，都能直接适配。法兰密封面采用了平面密封结构，搭配常规的橡胶或者金属缠绕垫片就能满足不同压力等级的密封要求，中低压工况下不需要额外定制特殊密封件，配件采购和后期维护的成本都比较低。接头的外部轮廓没有多余的凸起结构，整体结构紧凑，在管路排布空间比较局促的设备内部，比如小型液压设备的阀组周边、自动化生产线的气路排布场景，也能顺利安装，不会和周边的管路、阀件产生安装干涉。
