深沟球滚动轴承结构三维设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621436
  • 深沟球滚动轴承结构三维设计
  • 深沟球滚动轴承结构三维设计
  • 深沟球滚动轴承结构三维设计
  • 深沟球滚动轴承结构三维设计
  • 深沟球滚动轴承结构三维设计

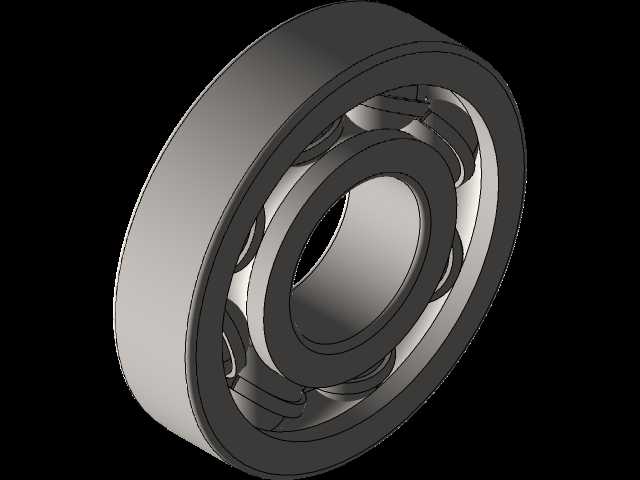

  在各类旋转传动设备中,这类深沟结构的滚珠轴承是应用覆盖范围极广的支撑部件,从普通民用电机、输送辊道,到精密机床主轴、自动化生产线的旋转工位,几乎所有存在连续回转运动的机械结构里,都能看到这类零件的身影。它的核心作用是承接旋转轴系的径向载荷,同时可承受一定比例的轴向载荷,通过滚动体的滚动摩擦替代传统滑动摩擦,大幅降低轴系运转过程中的阻力损耗,减少配合面的磨损速率,让整套传动结构的运转精度保持更久,维护周期得到有效延长。

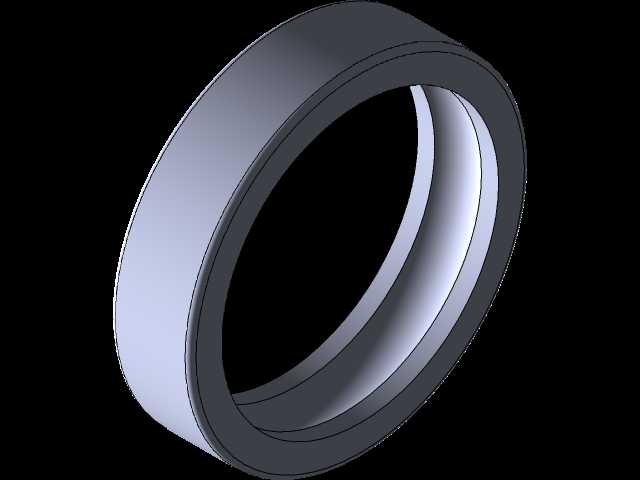

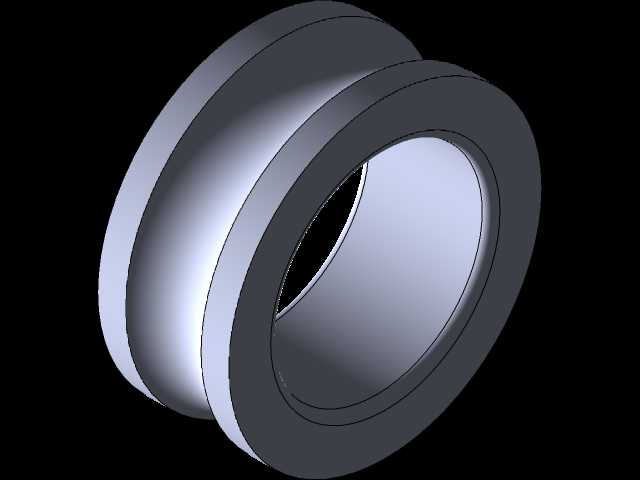

  做这套结构的三维设计时,首先要明确的是安装边界的约束条件:轴承的内圈要与旋转轴做过盈配合,配合公差需要结合轴的转速、载荷波动幅度来选定,内圈的内径尺寸直接对应适配的轴径,端面要预留轴肩的定位空间,避免轴系运转时内圈出现轴向窜动;外圈则是与设备的轴承座孔配合,多数场景下采用过渡配合,方便后期维护时的拆装更换,外圈的外径尺寸要匹配轴承座的安装孔公差,同时外圈端面也要有对应的端盖或者孔用挡圈定位,防止外圈在座孔内发生跟转。

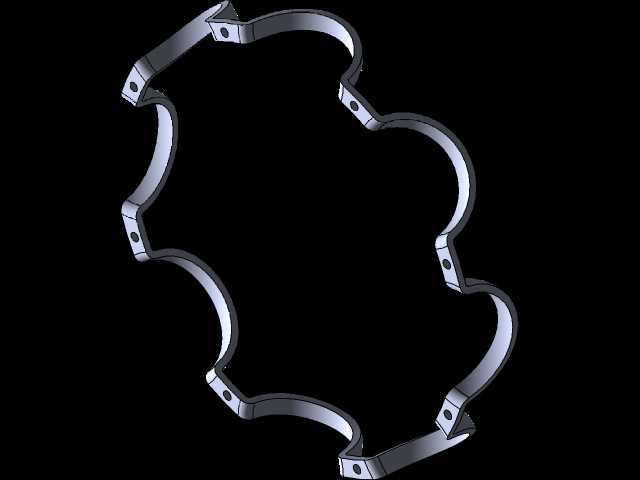

  结构设计层面,首先要确定滚动体的直径与数量,这两个参数直接决定了轴承的额定动载荷、静载荷上限,滚动体直径越大、排布数量越多,轴承能承受的载荷就越高,但同时也要兼顾保持架的安装空间,不能让滚动体之间出现直接接触摩擦,否则运转时会产生额外的温升与噪音。保持架的作用是均匀分隔每一颗滚动体,让所有滚动体在滚道内均匀受力,避免滚动体在运转过程中扎堆挤压,设计保持架时要注意兜孔的间隙,既要保证滚动体能在兜孔内自由转动,又不能间隙过大导致滚动体出现歪斜,影响运转平稳性。

  滚道的型线设计是整个轴承精度的核心,内圈的外滚道、外圈的内滚道都要与滚动体的曲率做匹配,滚道的曲率半径通常略大于滚动体的半径,这样既能保证滚动体与滚道的接触面积足够,降低接触应力,又能避免滚动体在滚道内出现卡滞。密封结构的设计也要结合使用场景调整,如果是在粉尘较多、存在切削液或者润滑油飞溅的工况下,需要在轴承两侧加装接触式橡胶密封圈,阻挡外界杂质进入滚道内部,同时防止轴承内部的润滑脂泄漏;如果是高速运转、工况清洁的场景,可以选用非接触式的防尘盖,降低密封件与内外圈的摩擦阻力,减少高速运转时的温升。

  实际选型应用时,还要考虑轴系的对中误差,如果设备的安装座存在一定的同轴度偏差,或者轴系在受载后会出现挠曲变形,就需要对轴承的滚道做修形处理,让轴承具备一定的调心能力,避免滚动体出现边缘接触,导致局部应力集中提前失效。润滑方式的选择也和轴承的设计参数匹配,低速重载场景下适合选用润滑脂润滑,密封结构简单,维护周期长;高速轻载场景下更适合润滑油润滑,能带走运转产生的热量,降低轴承的工作温度,保证长时间高速运转的稳定性。

  在三维建模过程中,要把所有零件的配合关系完全还原,包括内圈、外圈、每一颗滚动体、保持架的装配位置,确保滚动体在滚道内的转动自由度符合实际工况,同时要把安装定位的倒角、退刀槽这些细节特征做出来,这些细节直接影响实际加工装配的可行性,比如内圈与轴配合的导入倒角、外圈与座孔配合的导入倒角,能大幅提升现场装配的效率,避免装配时刮伤配合表面。另外还要注意轴承的轴向尺寸,也就是装配后的总宽度,这个尺寸要和轴系的轴向定位尺寸匹配,保证端盖安装后能给轴承施加合适的预紧力,预紧力的大小要根据载荷情况调整,合适的预紧力能提升轴系的支撑刚度,减少运转时的振动,但预紧力过大会导致轴承摩擦力矩上升,温升加快,缩短使用寿命。
