传感器安装固定转接支撑接头结构

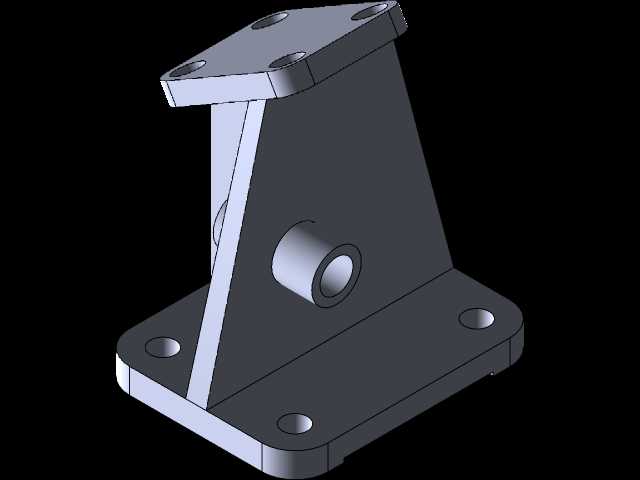

　　这类转接支撑接头多应用在工业传感检测场景中，作为传感器与设备机架之间的连接承载结构，常见于自动化生产线的位置检测工位、设备运行状态监测点位、流体管路参数检测段，用来抵消安装面的形位公差偏差，避免传感器本体直接承受设备运行带来的振动冲击，同时给传感器的接线、调试预留足够的操作空间。从结构本身来看，整体采用上下双安装法兰的布局，底部法兰为带圆角的矩形板式结构，四个角位设置沉头安装孔，安装时可以使用内六角螺栓直接固定在设备的安装基准面上，沉孔设计能够让螺栓头完全没入法兰平面，不会出现凸起干涉传感器走线或者周边运动部件的问题，底部法兰的厚度经过受力校核，能够承受上部结构以及传感器自重带来的弯曲应力，即使在设备持续振动的工况下，

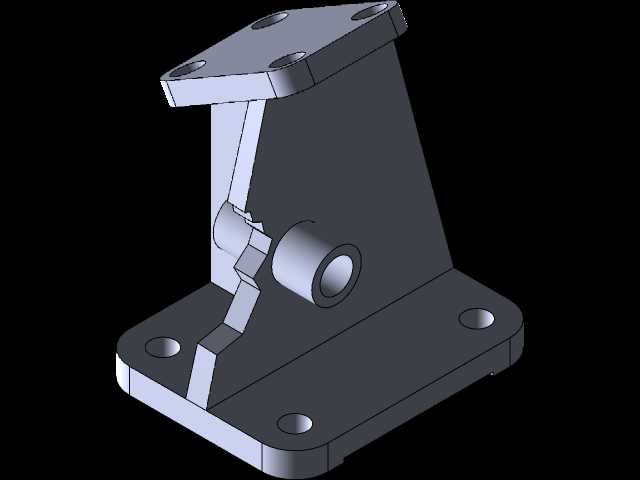

　　也不会出现法兰变形导致的传感器位置偏移。上部的安装法兰为斜置布局，和底部安装面形成固定倾角，这个角度是根据传感器的检测方向预设的，不需要安装时额外调整角度垫片，能够直接让传感器的检测端面正对被测对象，减少现场安装的调试工作量，上部法兰同样设置四个安装孔，孔位间距匹配常用工业传感器的安装孔距标准，能够兼容多款同规格的接近式、光电式传感器安装。上下法兰之间的支撑主体采用变截面的斜向筋板结构，没有采用整块实体填充的设计，在保证整体结构刚性的前提下尽可能减少材料占用，降低零件自身重量，支撑主体侧面设置的横向凸台带同轴通孔，这个结构既可以作为走线的过孔通道，让传感器的线缆从孔内穿过沿着支撑结构背面排布，避免线缆外露被运动部件剐蹭，

　　也可以作为辅助定位孔，安装时插入定位销能够快速对齐安装位置，减少螺栓对位的调整时间。设计这类结构的时候，首先要确认两端安装面的空间角度，根据传感器的检测视场角计算出最佳的安装倾角，避免检测方向出现偏差导致信号采集失效；其次要核算安装孔的位置公差，底部安装孔的位置度公差要控制在0.1mm以内，保证安装后整体结构的位置精度，上部安装孔的同轴度、孔距公差要匹配传感器的安装要求，避免出现孔位错位无法装配的问题；还要考虑结构的抗振性能，支撑筋的厚度要根据设备的振动加速度参数核算，避免在共振频率区间出现结构颤振，导致传感器采集的信号出现杂波影响检测精度。安装边界方面，底部法兰的外轮廓尺寸要小于设备预留的安装平台尺寸，

　　周边预留至少5mm的操作空间方便拧紧安装螺栓，上部法兰的外延部分不能超出传感器的最大外轮廓，避免遮挡传感器的检测范围，侧面凸台的通孔轴线要和设备走线槽的位置对齐，减少线缆的弯折角度，延长线缆使用寿命。这类结构在实际使用中，不需要额外制作定制安装支架，能够直接替换现场的简易焊接支架，解决焊接支架角度偏差大、长期使用易变形的问题，同时统一的安装孔位能够实现传感器的快速拆装更换，减少设备维护的停机时间，支撑结构的表面做氧化或者喷塑处理后，能够在多粉尘、轻度油污的车间环境下长期使用，不会出现锈蚀导致的拆卸困难问题。结构的转角位置全部做圆角过渡，没有尖锐的棱角，避免安装调试过程中划伤操作人员，也能减少应力集中，提升结构的抗疲劳强度，在频繁启停的设备工位上，也不会出现转角位置开裂的问题。
