Solidworks环境下六角内螺纹紧固件结构设计

　　在各类机械结构的连接场景中，六角螺母是应用覆盖范围最广的内螺纹紧固件之一，从普通民用设备的机架拼装、管线固定，到工业生产设备的传动组件锁紧、工装夹具定位，几乎所有需要实现可拆卸螺纹连接的位置，都能看到这类零件的身影。和外螺纹螺栓、螺柱配合使用时，它能通过内螺纹的螺旋副啮合，将轴向锁紧力均匀分散到六角支撑端面上，避免被连接件表面出现局部应力集中导致的压痕或者连接松动。

　　做这个零件的三维建模时，首先要捋清楚实际装配的边界约束：六角对边尺寸是扳手施力的核心匹配参数，建模时要保证六个侧面的平面度公差，相邻侧面的夹角严格控制在120度，避免实际装配时出现扳手卡滞、打滑的问题；端面的支撑面要和螺纹轴线保持垂直，垂直度偏差如果超出范围，锁紧时会出现螺纹副偏载，不仅会降低连接的预紧力一致性，长期受振动载荷时还容易出现螺纹滑牙、连接失效的问题。内螺纹的建模不能只做简单的螺旋扫掠切除，要考虑实际加工的退刀结构，在螺纹起始端做合理的倒角引导，既能方便外螺纹件的旋入对中，也能去除螺纹起始端的锐边，避免装配时刮伤配合螺纹的表面，同时减少热处理或者表面处理时的应力集中点。

　　从功能特性来看，这类六角螺母的核心作用是和外螺纹件配合形成可靠的可拆卸连接，不同工况下对零件的细节要求也有区别：如果是用在有振动的设备连接位置，建模时可以在支撑端面预留防松结构的安装空间，比如适配止动垫圈的卡槽、或者和双螺母锁紧匹配的端面厚度；如果是用在有腐蚀环境的户外设备上，螺纹的牙底圆角要做合理优化，降低应力腐蚀开裂的风险。很多新手建模时容易忽略螺纹的收尾结构，直接把完整牙型切到螺母端面，实际加工中这种结构是无法实现的，丝锥攻丝到末端时会自然形成不完整的螺纹收尾，建模时还原这部分结构，才能让后续的工程图输出、数控加工编程更贴合实际生产需求，不会出现图纸和加工实物脱节的问题。

　　安装边界方面，螺母的六角外接圆尺寸决定了装配时的扳手空间预留量，做整机结构布局时，要以这个外接圆尺寸为基础，预留足够的扳手转动空间，避免出现装配时工具无法就位的问题；螺母的总厚度要和所选螺栓的性能等级匹配，厚度不足会导致螺纹啮合圈数不够，受拉时螺纹牙容易被剪断，厚度过大则会增加不必要的结构重量，还会占用多余的装配空间。内螺纹的公差带要和配合的外螺纹公差匹配，保证装配后既不会出现间隙过大导致的连接松动，也不会因为过盈量太大出现装配困难、螺纹咬死的问题。

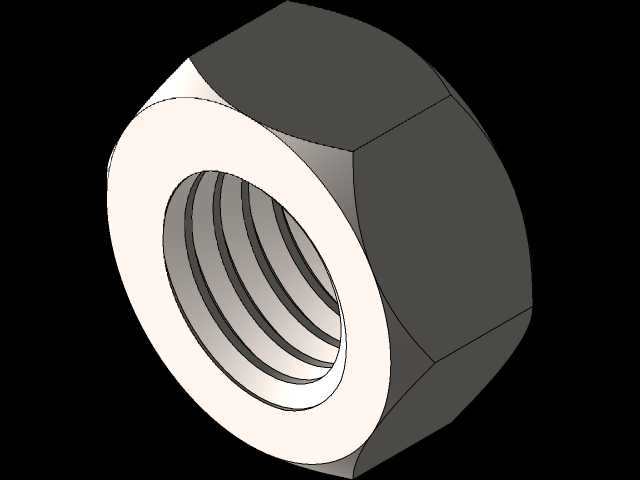

　　建模过程中，先通过拉伸凸台做出六角外形的基体，两个端面分别做倒角处理，一端是方便旋入的引导倒角，另一端是去除锐边的小倒角；之后在基体中心做螺纹底孔，底孔直径要匹配对应螺纹规格的攻丝尺寸，不能直接用螺纹小径做简单拉伸，要考虑实际攻丝的余量；再通过螺旋线配合牙型轮廓做扫掠切除，还原标准螺纹的牙型角、螺距参数，最后处理螺纹首尾的收尾结构，让整个模型的几何特征完全匹配实际加工出来的零件状态。这种建模思路做出来的模型，不仅能用于整机的装配干涉检查，还能直接导入工程图模块生成符合生产要求的加工图纸，也可以用于后续的有限元受力分析，模拟不同预紧力下螺母的应力分布，优化零件的结构尺寸，避免材料浪费或者强度不足的问题。

　　在实际的设备维护场景中，这类标准六角螺母的互换性非常重要，建模时严格遵循标准的尺寸参数，才能保证不同批次生产的零件都能和对应规格的螺栓、扳手匹配，不需要额外的修配就能直接装配，大幅降低设备组装和后期维护的成本。很多做非标设备设计的工程师，在调用这类标准件模型时，往往只关注外形是否匹配，忽略了螺纹参数、端面垂直度、六角尺寸公差这些细节，等到实际装配时才发现扳手卡不住、螺纹旋不进去、锁紧后零件偏斜的问题，反而耽误了项目进度，所以在建模阶段就把这些实际生产、装配中的细节考虑进去，才能让三维模型真正服务于设计和生产，而不是仅仅作为一个外观展示的几何图形。
