90度弯接方形法兰连接管道结构

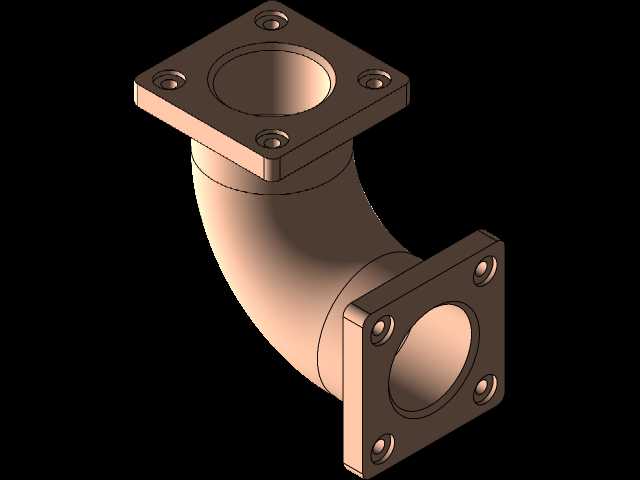

　　这类带双方法兰的90度弯管，在工业流体输送、气动回路、小型液压支路、设备内部气路排布场景中应用十分广泛，区别于焊接式弯头，法兰连接的结构不需要现场施焊，在设备预装、后期维护拆换时能大幅降低作业难度，尤其适合需要频繁拆装检修的管路节点，比如试验台架的介质输送支路、小型化工装置的取样管路、自动化设备的真空气路连接段，都能见到这类结构的身影。从实际功能来看，这个弯管承担两个垂直方向管路的转向连通作用，两端的方形法兰上预留了四个螺栓过孔，安装时只需要在对接法兰面加装密封垫片，穿入螺栓均匀拧紧就能实现可靠密封，不需要对管道本体做螺纹加工或者焊接处理，对安装现场的作业条件要求很低，哪怕是没有专业焊接设备的车间，也能完成管路的组装对接。

　　设计层面上，弯管的弯曲段采用了等径圆弧过渡，没有出现直角折角的结构，这种设计能大幅降低介质流经转弯处的阻力损失，避免输送含微小颗粒介质时在转角处出现沉积堵管的问题，同时圆弧过渡的结构也能减少管路内部的紊流，降低介质输送过程中的振动和噪音，对于气路系统来说，还能避免直角转角带来的压力骤降问题。两端的方形法兰和弯管本体采用一体化建模结构，法兰和管段的衔接位置做了圆角过渡处理，没有尖锐的应力集中棱边，在承受管路内压或者外部安装载荷时，衔接位置不会出现应力突变导致的开裂问题，法兰上的螺栓孔位置做了沉孔设计，螺栓拧紧后头部不会突出法兰表面，能避免安装时和周边构件出现干涉，也能让法兰对接面完全贴合，保证密封性能。从安装边界来看，

　　两个法兰的端面分别朝向互相垂直的两个方向，安装时需要提前确认对接管路的中心距，弯管的弯曲半径决定了两个对接面之间的垂直距离，选型时需要核对现场的安装空间，避免弯管弯曲段和周边的设备构件、其他管路产生碰撞，法兰上的螺栓孔采用对称排布设计，安装时可以根据现场管路的走向调整法兰的周向角度，四个螺栓孔的位置公差在建模时已经做了适配通用法兰标准的设定，不需要额外扩孔就能和同规格的标准方形法兰完成对接。实际使用中，这种法兰连接的弯管可以适配多种密封形式，输送低压气体时可以用橡胶垫片，输送水基介质时可以用石棉橡胶垫，输送有一定腐蚀性的介质时可以更换聚四氟乙烯垫片，不需要改动弯管本身的结构就能适配不同的介质工况。建模过程中，

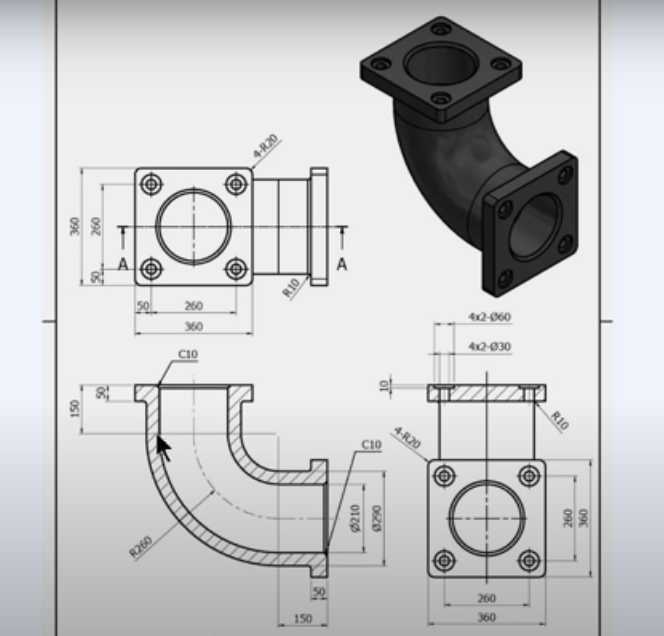

　　管段的壁厚是按照常规低压管路的承压标准设定的，既能满足1MPa以内的工作压力要求，也不会因为壁厚过大造成不必要的材料浪费，弯管内壁的圆弧面和法兰端面的垂直度做了严格的约束，安装后不会出现管路错位、密封面压合不严的问题。在设备管路排布时，这类弯管经常用在空间受限的转角位置，相比长管路加直角接头的组合，一体化的弯管结构减少了两个密封节点，能降低管路泄漏的概率，同时整体结构的刚性更好，不会因为管路振动出现接头松动的问题。对于三维建模从业者来说，这类结构的建模重点在于法兰和弯管衔接位置的过渡处理，以及螺栓孔的位置度约束，很多新手建模时容易忽略法兰端面和管段轴线的垂直度要求，导致后续出工程图或者做装配干涉检查时出现错误，实际建模时需要先确定两个垂直方向的管路轴线，再绘制弯曲段的引导线，之后做等壁厚的抽壳处理，最后在两端添加法兰结构，切出螺栓沉孔，还要注意在法兰和管段的衔接位置添加合适半径的圆角，避免应力集中的同时，也符合实际加工的工艺要求，毕竟这类铸件或者机加工件是不允许存在尖锐内角的。
