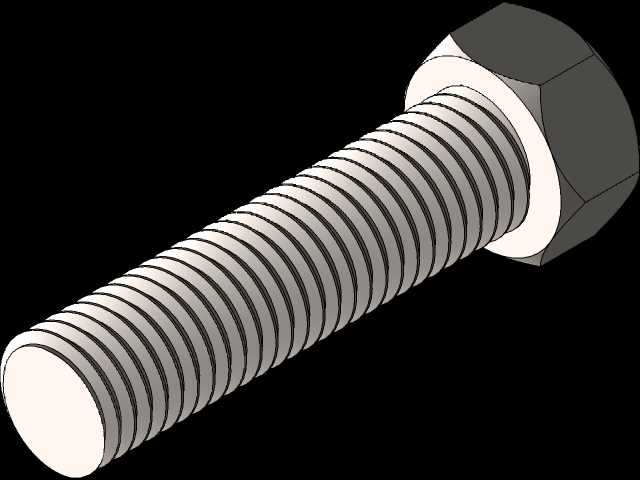

外六角全螺纹标准紧固件结构设计

　　在各类机械装配、钢结构搭建、机电设备组装场景中，外六角全螺纹螺栓是应用覆盖度最广的可拆卸紧固连接件，从普通民用设备的壳体拼接，到重型工程机械的承载结构锁固，再到精密仪器的部件定位，都能见到这类紧固件的身影。不同于部分缩杆半螺纹螺栓仅在端部设置啮合段的结构，这款全螺纹设计的螺栓，整个杆身都加工有连续等距的三角螺纹，在需要调节锁紧位置、或者被连接件总厚度存在公差波动的装配场景下，全螺纹结构可以让螺母在整个杆长范围内任意位置啮合锁紧，不需要严格匹配光杆段的长度，适配性更强。

　　设计这类螺栓时，首先要确定头部的六角对边尺寸与头部厚度，六角头的对边尺寸需要匹配常规呆扳手、套筒扳手的标准开口规格，保证通用工具可以顺利施加锁紧扭矩，头部厚度要满足扭矩传递时的抗剪切强度要求，避免拧紧过程中六角棱边出现崩裂、滑棱的问题。杆身的螺纹采用普通公制三角粗牙螺纹设计，牙型角60度，牙顶与牙底都设置了微小的圆弧过渡，既可以减少螺纹啮合时的应力集中，也能在反复拆装的过程中降低牙型磨损的速率。螺纹的加工精度选择中等公差等级，既可以保证和同规格标准螺母的顺畅旋合，不会出现卡滞、滑牙的问题，也不会因为精度要求过高提升不必要的加工成本。

　　从安装边界来看，这类螺栓的装配需要在被连接件上预制比螺纹大径大0.5到1毫米的光孔，穿入螺栓后在伸出端加装平垫、弹垫再旋合螺母，六角头的支承面和被连接件表面贴合时，要保证被连接件的贴合面平整，避免出现偏载导致螺栓杆承受附加弯曲应力。全螺纹的结构特性让它尤其适合被连接件为多层薄板叠加的场景，比如电气柜的柜体拼接、钣金框架的组装，这类场景下被连接件的总厚度往往随板材叠加数量变化，半螺纹螺栓的光杆段如果长于总连接厚度，螺母就无法旋合到压紧位置，而全螺纹结构完全不存在这个问题，哪怕连接厚度只有几个毫米，也能顺利锁紧。

　　在承载特性上，这类全螺纹螺栓的整个杆身截面都是螺纹小径尺寸，不存在光杆段的大截面过渡，在承受轴向拉力载荷时，整个杆身的应力分布相对均匀，不会在光杆和螺纹的交接位置出现应力突变，适合承受交变拉载荷的连接场景。设计时也考虑了不同工况的适配性，如果是用于有防腐要求的户外设备，可以在这个基础模型上调整表面处理参数，比如增加镀锌、达克罗涂层的结构预留；如果是用于高温环境的设备连接，可以调整材料参数匹配高温合金的性能，模型的参数化结构可以快速修改公称直径、螺距、杆长、头部尺寸，快速衍生出不同规格的同系列螺栓模型，不需要重新从头建模。

　　建模过程中，螺纹部分采用螺旋扫描切除的方式生成真实牙型，而不是用贴图示意，保证后续做有限元受力分析时，螺纹啮合部位的应力计算结果更贴近实际工况，六角头部的倒角、杆端的倒角都按照标准紧固件的工艺要求做了结构处理，头部和杆身的过渡位置设置了退刀槽结构，符合实际车削加工、滚丝加工的工艺逻辑，不会出现无法落地生产的不合理结构。
