快装式法兰连接隔膜阀结构设计

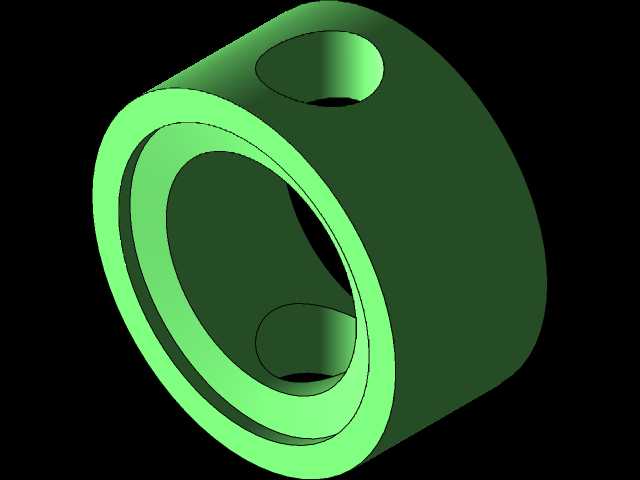

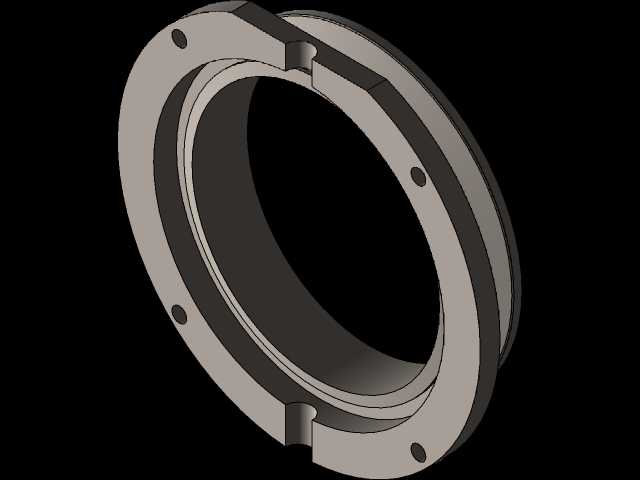

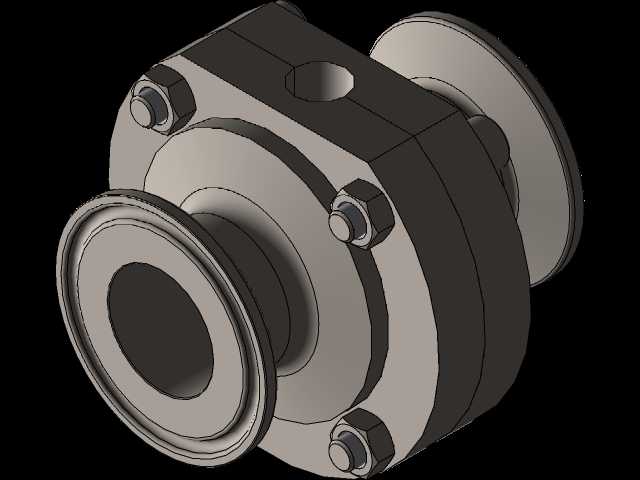

这款阀体结构主要面向洁净流体管路系统设计，在制药纯化水输送、食品饮料无菌配料、精细化工腐蚀性介质管控场景中应用广泛，核心作用是截断或调节管路内介质通断，依靠内置隔膜件将阀体内腔与驱动机构完全隔离，避免介质接触运动部件造成污染或腐蚀，适配对卫生等级、密封可靠性要求较高的工况。从结构设计逻辑来看，整体采用对称式布局，两端为快装卡盘接口，可直接与同规格的卫生级快装管路对接，无需额外焊接法兰，安装时只需匹配对应规格的卡箍与密封垫即可完成固定，大幅缩短现场装配周期，也方便后期拆卸清洗与维护。阀体中部为组合式壳体结构，通过周向均匀布置的螺栓实现上下阀体的锁紧，螺栓选型匹配壳体材质强度，预紧力经过核算可保证额定工作压力下接合面无渗漏，同时预留的螺栓操作空间足够常规扳手完成拆装，无需特殊工装。壳体顶部预留的工艺孔可用于安装压力检测元件或者排空阀，方便系统调试时排出腔体积气，也可在线监测阀前压力变化，适配不同管路的监控需求。设计过程中优先考虑了介质流道的顺滑性，内腔无死角、无凸台，流道过渡处全部做圆弧处理，避免介质残留滋生细菌，满足卫生级管路的CIP清洗要求，不会出现介质沉积导致的管路污染问题。安装边界方面，两端快装卡盘的同轴度公差控制在0.05mm以内，保证对接后管路无额外偏载应力，阀体整体轴向尺寸紧凑，可适配空间局促的管路布局，相邻管路的最小安装间距无需额外放大，能有效节省管路排布空间。密封结构上，隔膜边缘被上下阀体的接合面压紧，密封比压经过反复校核，在低压、负压工况下都能保持可靠密封，不会出现外漏或者内漏问题，同时隔膜的行程设计匹配通径大小，全开状态下流道无明显节流，压损控制在合理范围内，不会对管路输送效率造成过大影响。壳体外部的加强筋结构在不增加整体壁厚的前提下提升了阀体承压能力，既控制了整体重量，也避免壁厚过大导致的材料浪费，外表面做圆弧过渡处理，无尖锐棱角，方便日常清洁擦拭，符合洁净车间的设备外观要求。
