3D打印通风管路单向止回结构

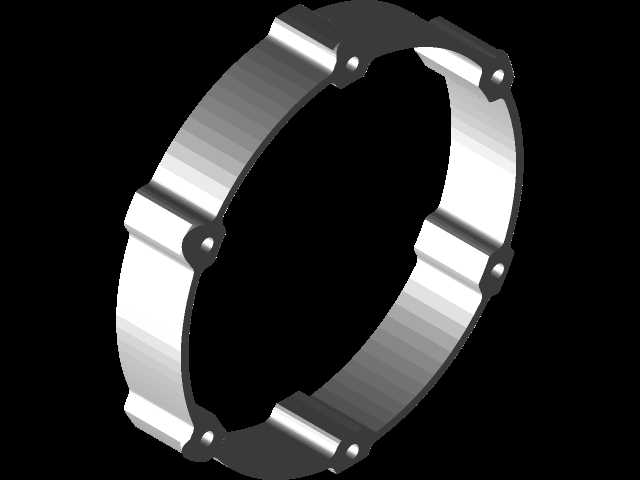

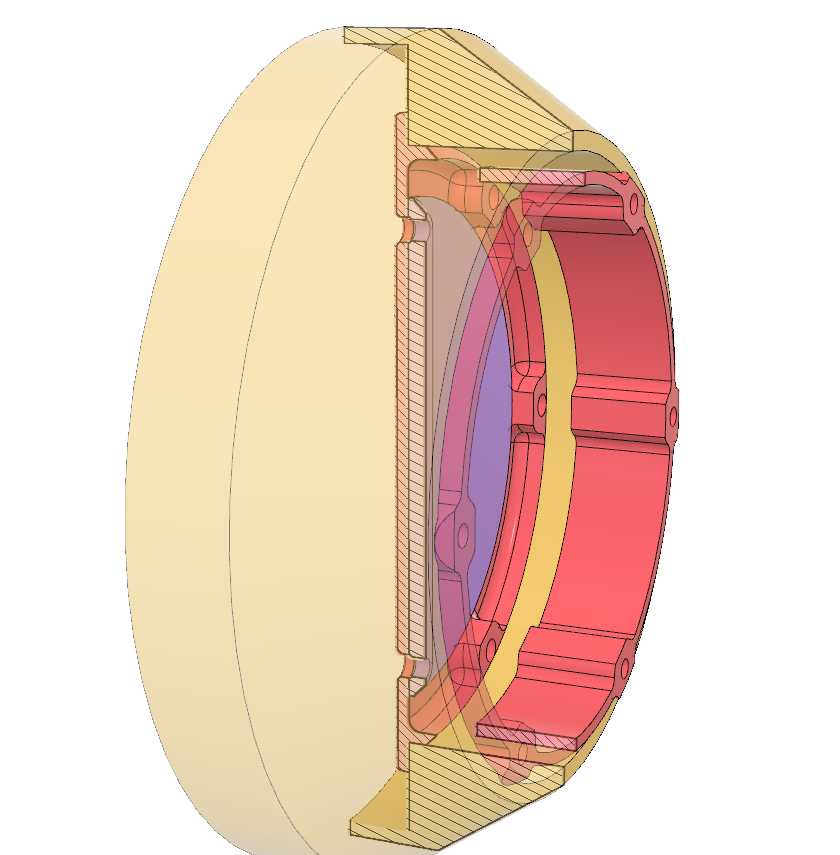

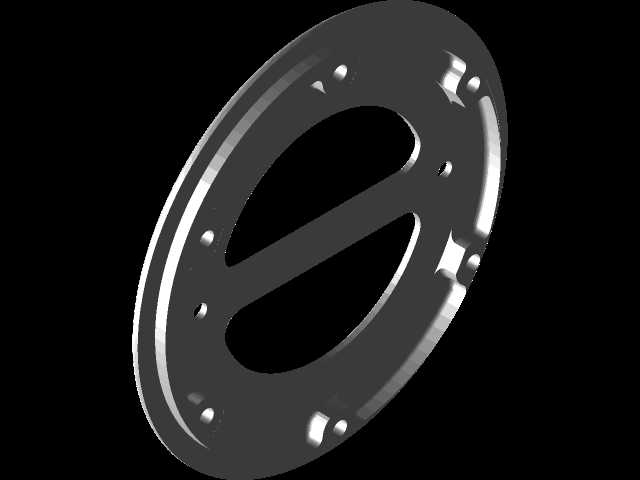

做分体式空间通风改造的时候，最容易碰到的问题就是气流倒灌，尤其是跨房间布设抽风管路的场景，比如相邻空间放置移动式制冷设备，抽气端如果没有止回结构，停机状态下管路内的滞留热空气会顺着通风口反向流回送风区域，直接抵消制冷效果，甚至会把邻室的浮尘、异味带回到需要保持空气洁净的空间里，这款3D打印的排气单向结构，就是针对这类小截面通风管路的止回需求设计的。整个结构没有采用传统金属止回阀的扭簧、转轴结构，而是利用柔性耗材的自身形变实现单向导通，核心的活门部件采用TPU柔性材料制作，两个定位固定件采用刚性PLA耗材打印，装配时不需要额外的紧固件，将柔性活门的边缘卡入两个刚性零件的定位槽内，即可完成整体组装，零件之间的配合间隙经过反复调整，既不会因为间隙过小导致活门开合卡滞，也不会因为间隙过大出现闭合不严的漏风问题。从功能逻辑上看，当抽气设备启动时，管路内形成负压，柔性活门会在气压差作用下向抽气方向形变开启，让空气可以顺畅从室内侧流向抽气端；当抽气设备停机，管路两侧气压趋于平衡甚至邻室侧压力更高时，柔性活门会自动回弹贴合在通风口的密封端面上，完全阻断反向气流的通路，避免空气倒灌。设计过程中特意简化了整体结构，所有零件都采用无支撑打印的取向排布，不需要额外添加打印支撑，打印完成后只需要去除少量打印溢边就可以直接装配，不需要二次粘接或者紧固件连接。安装边界上，整体结构的外轮廓匹配常规小尺寸通风口的开孔尺寸，安装时可以直接嵌入墙体或者通风隔板的预留开孔内，两个刚性PLA零件的外侧设置有限位凸缘，嵌入后凸缘会贴合在安装面外侧，不需要额外的固定压条就可以实现轴向定位，不会因为气流冲击出现整体移位。活门的开合行程经过校准，在常规家用抽风设备的风压范围内就可以完全开启，不会因为开启阻力过大导致通风量衰减，闭合状态下的密封面是整圈贴合的结构，即使两侧存在几十帕的压差，也不会出现明显的漏气问题，相比市面上采购的成品塑料止回阀，这款3D打印结构可以根据实际的通风口尺寸灵活调整外形参数，不需要对现有开孔进行扩孔或者封堵改造，适配性更强，而且没有金属转轴、扭簧这类易锈蚀的零件，在潮湿的通风环境下也不会出现零件锈蚀导致的活门卡滞问题，长期使用的可靠性更有保障。实际测试过程中，抽气状态下的通风阻力比同尺寸的翻板式止回阀低15%左右，反向止漏的效果可以满足跨房间抽风的使用需求，完全解决了邻室热空气倒灌的问题。
