十英寸对夹式板型止回阀结构设计

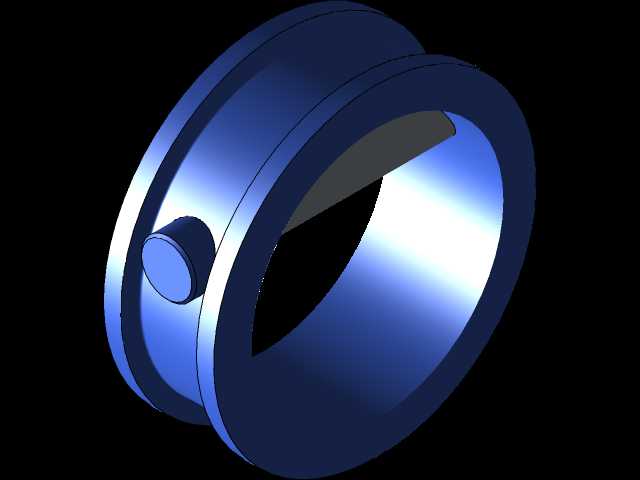

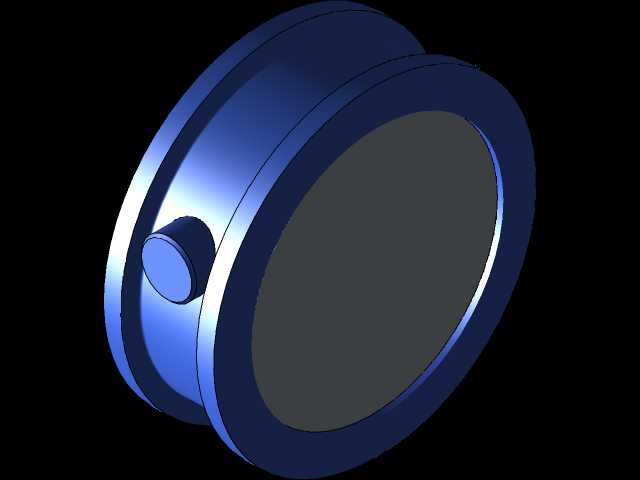

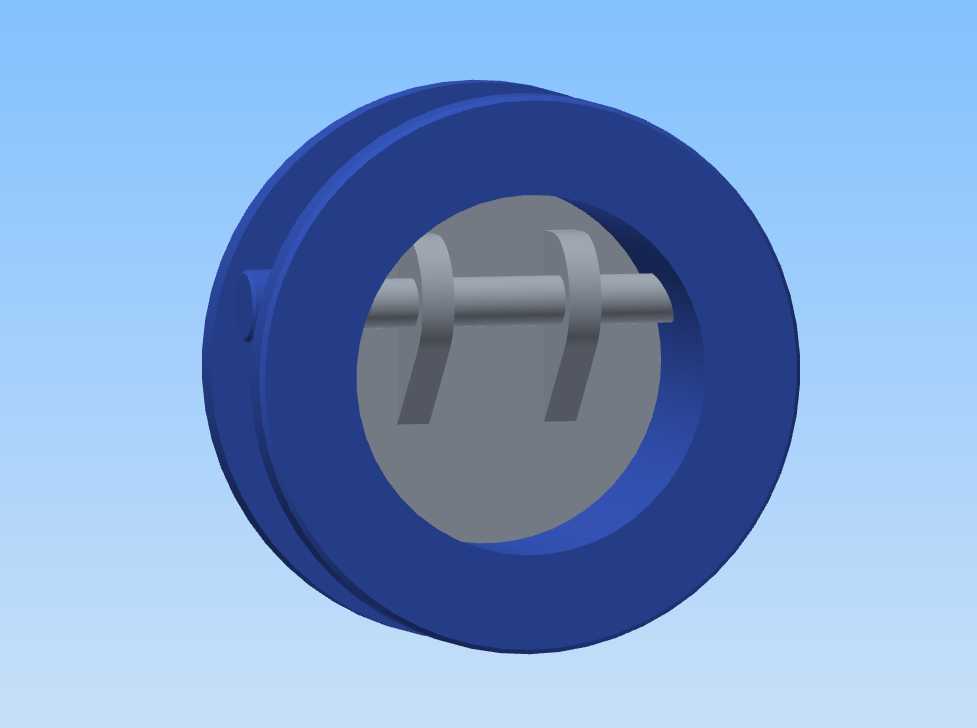

在市政供水、工业循环水、给排水管网的大口径管路布设场景中，十英寸规格的对夹板型止回阀是控制介质单向流动的核心部件，这类阀件不需要额外的法兰配对结构，直接夹装在管路两片法兰之间完成固定，相比同通径的旋启式、升降式止回阀，轴向安装尺寸更短，能有效压缩管路布设的空间占用，尤其适合泵房出口、长距离输水管线的节点位置安装，避免管路内介质倒流引发的水锤冲击，保护上游泵组、仪表设备不受反向压力冲击损坏。这款板型止回阀采用双瓣摆板结构，阀板通过中部的销轴铰接在阀体内腔的支撑筋上，介质正向流动时，流体压力推开两块对称布置的阀板，阀板绕销轴转动贴向阀体内壁，流道完全开启后介质通流阻力小，不会产生过大的沿程压力损失；当介质出现反向流动趋势时，阀板在自身重力、反向介质压力的共同作用下快速复位，密封面贴合实现截流，双瓣结构的启闭行程短，动作响应速度比单瓣结构更快，能有效降低倒流瞬间的水锤压力峰值。设计过程中首先要匹配十英寸公称通径的流道尺寸，阀体外圈的密封面宽度要适配对应压力等级的法兰密封面尺寸，保证夹装后外圈密封无泄漏；中部的销轴安装孔同轴度公差需要严格控制，避免阀板转动卡涩，支撑筋的布置要兼顾结构强度与通流效率，不能过度阻挡流道引发额外压损。阀板的密封面采用平面贴合结构，复位时两块阀板在中心位置对接密封，销轴两端采用防脱结构设计，避免长期运行过程中销轴窜动脱落引发阀板掉落故障。安装边界上，这类对夹式止回阀不需要额外的安装支撑，只要保证两侧法兰的同轴度，穿入螺栓均匀紧固即可，轴向长度远小于同通径的法兰式止回阀，在老旧管路改造、空间受限的设备间布设场景中适配性极强，日常运行过程中没有外露的传动部件，结构紧凑故障率低，不需要频繁的维护保养，能长期在清水、无强腐蚀的水介质管路中稳定工作。建模过程中需要重点验证阀板的全开角度，避免阀板开启后与阀体内壁、支撑结构产生干涉，同时要核算阀板复位时的转动轨迹，保证关闭过程中无卡滞，密封面能完全贴合，还要兼顾阀体的壁厚设计，满足对应公称压力下的强度要求，避免承压运行时出现阀体变形。
