笼式内球体结构安全泄压阀三维设计

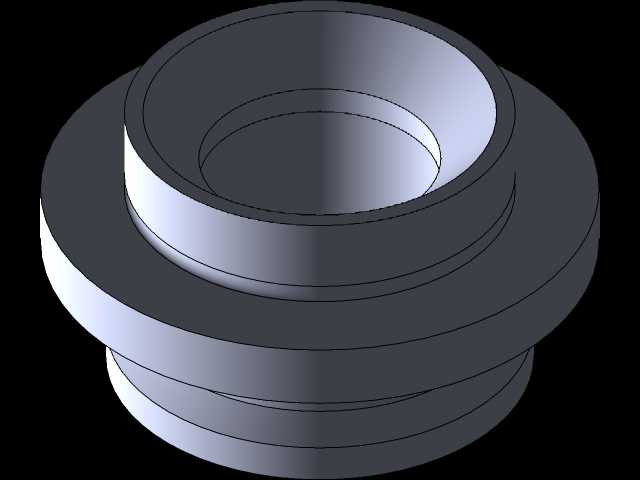

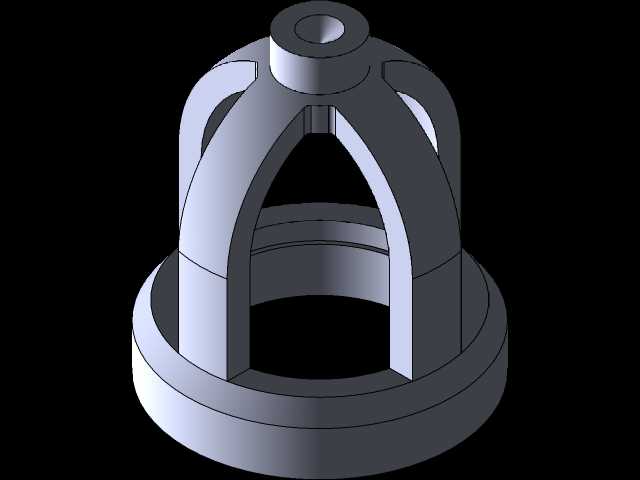

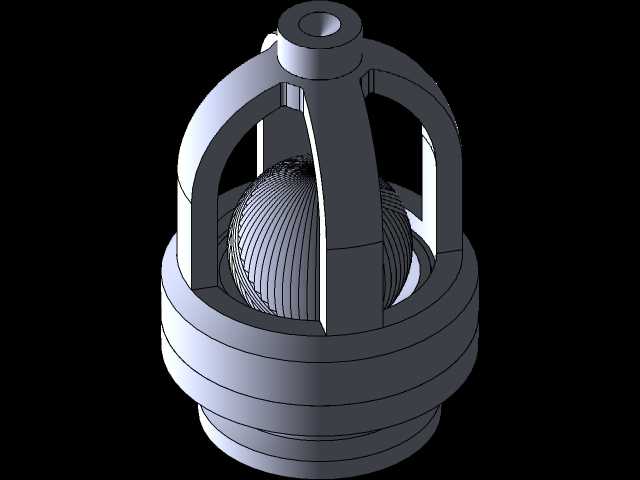

这款笼式结构的安全泄压部件，主要应用在低压流体输送管路的超压泄放场景，常见于民用供水、小型气动回路、低压化工配料管线的末端压力保护工位，区别于常规弹簧加载式安全阀，它采用内置浮动球体作为密封启闭件，依靠介质自身压力推动球体上移实现泄放，压力回落时球体靠自重与介质回流压力复位密封，结构件数量少，故障点远低于带弹簧调节组件的同类阀件。从结构设计逻辑来看，外部笼式框架采用多根均匀分布的竖向筋条连接上下基座，既为内部球体提供了上下滑动的导向空间，又预留了足够的流体泄放通流面积，筋条的弧度与厚度经过受力校核，在满足泄放流量要求的同时，能承受管路压力波动带来的径向冲击，不会出现筋条变形卡滞球体的问题。下部阀体设置外螺纹连接段，可直接与同规格内螺纹管路端口旋接，安装时无需额外焊接法兰，适配小通径管路的快速装配需求，上部的中心通孔为泄放出口，可外接引流管将超压泄放的流体引导至回收区域，避免介质喷溅引发安全隐患。内部浮动球体表面做了圆弧纹理处理，并非光滑球面，这种设计是为了在球体与阀座密封面接触时，留存微量介质形成液膜辅助密封，同时减少球体上下移动时与阀座的接触面积，降低启闭过程中的卡滞概率，球体的直径略大于下部阀座的通径，保证正常工作压力下球体能够完全封堵阀座通流孔，不会出现渗漏。设计过程中重点校核了笼式筋条的分布间距，间距尺寸小于球体直径的三分之一，避免球体在泄放过程中从筋条间隙脱出，同时筋条内侧做了倒圆角处理，防止球体上下滑动时被锐边划伤破坏密封面。下部螺纹段的长度按照常规管路螺纹旋合深度设计，保证安装后连接强度满足管路压力等级要求，阀体整体的最大外径控制在常规同通径阀门的安装尺寸范围内，可直接替换同规格的其他类型安全阀，无需调整管路安装空间。在实际工况应用中，这种无弹簧的结构更适合输送含有少量微小颗粒杂质的流体，不会出现弹簧缝隙卡滞杂质导致阀门失效的问题，日常维护仅需定期拆开笼式框架清理球体与阀座表面的杂质即可，维护成本远低于常规弹簧式安全阀。
