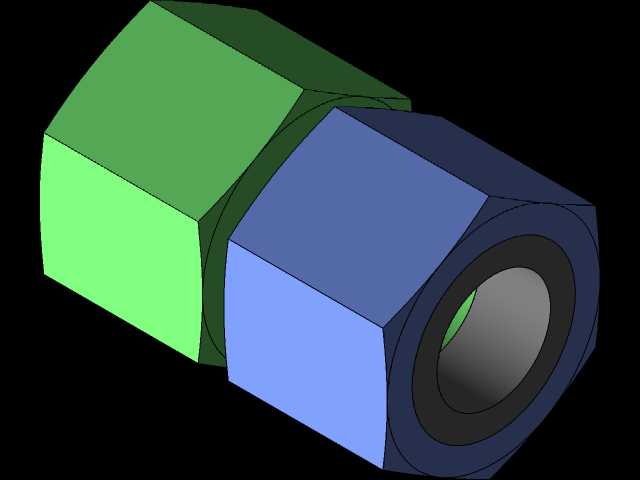

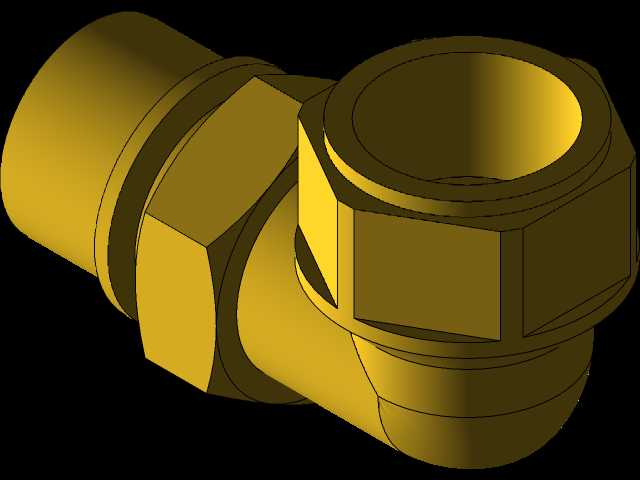

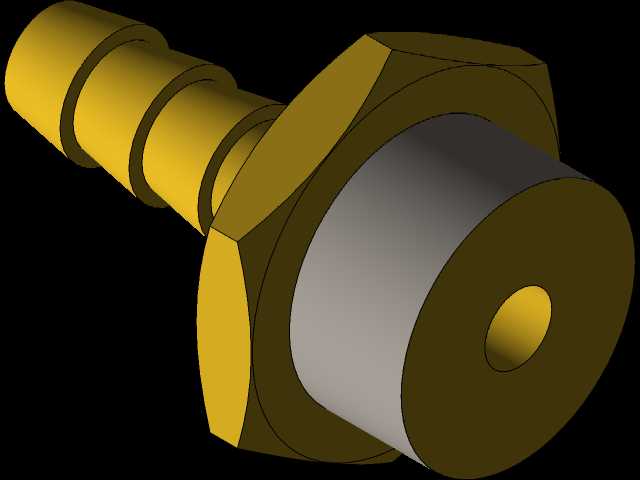

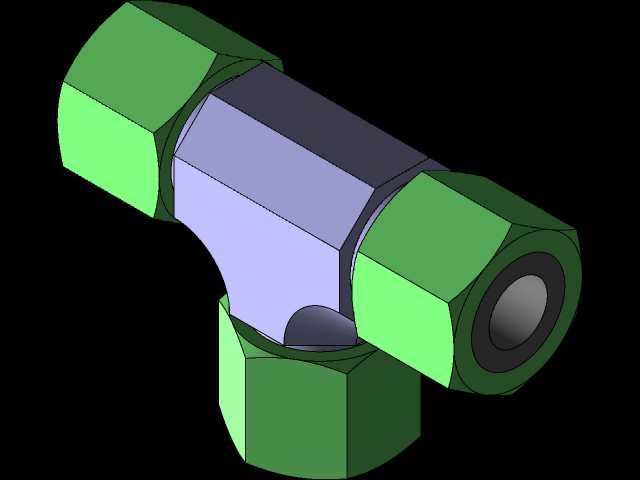

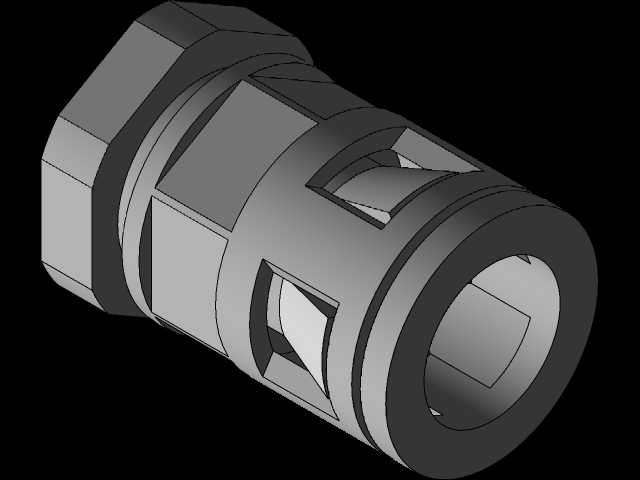

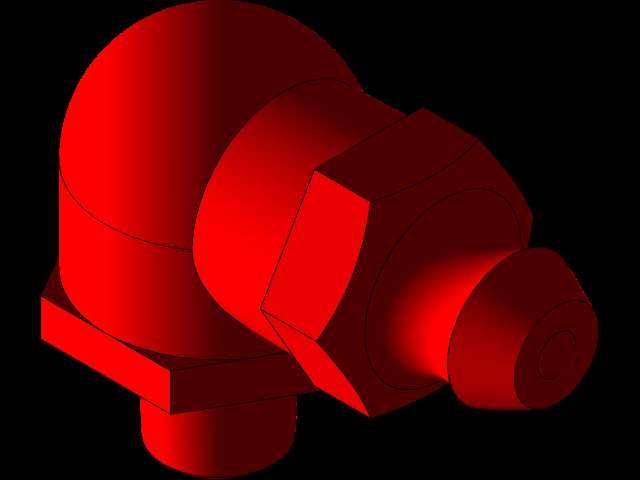

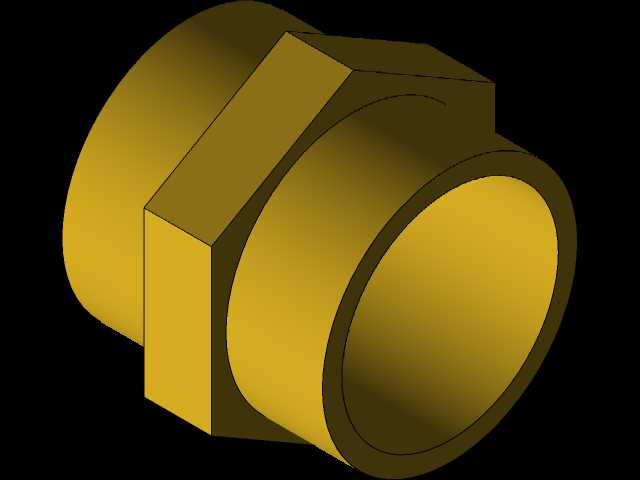

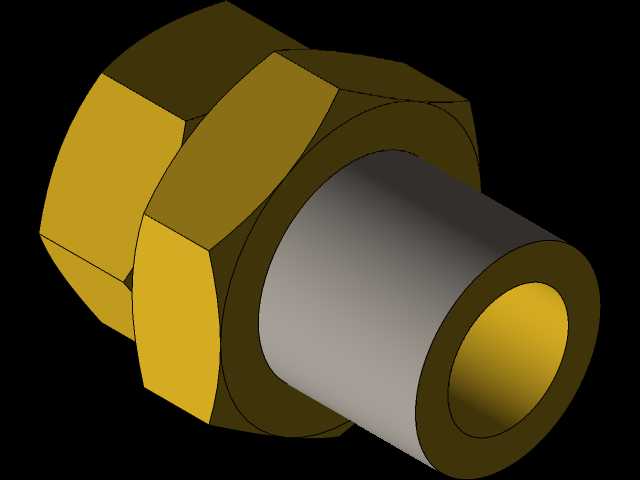

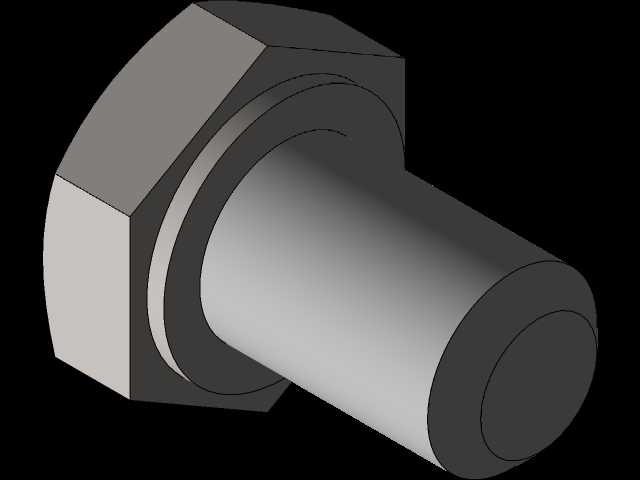

卡套式液压管路锁紧接头结构设计

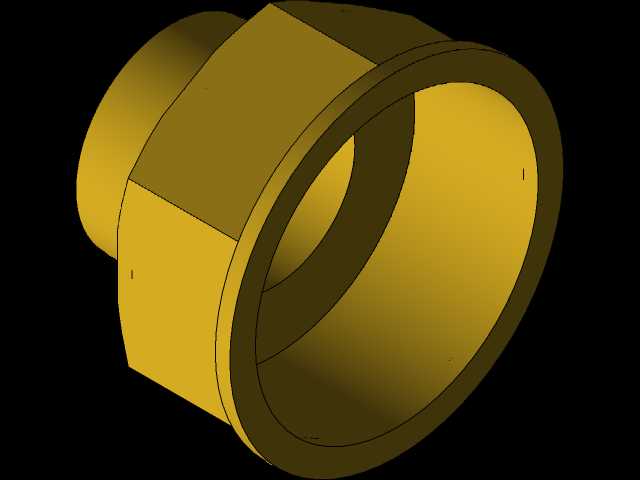

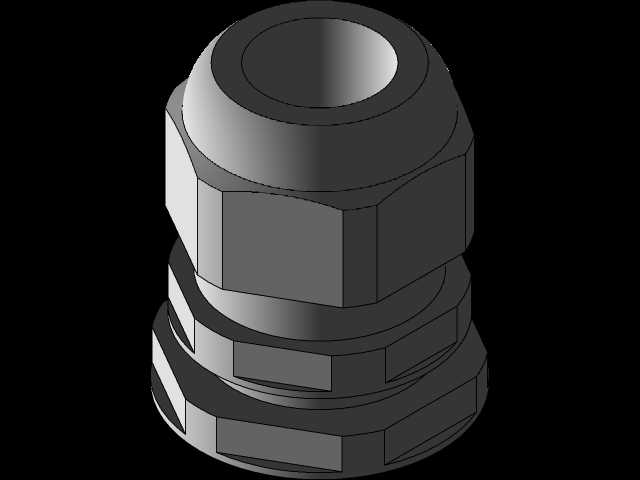

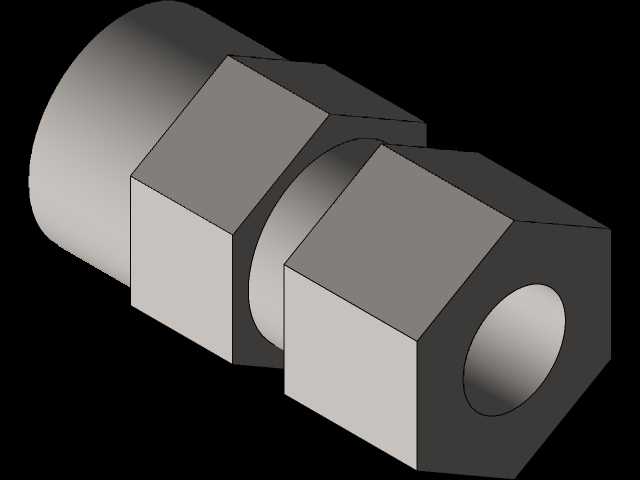

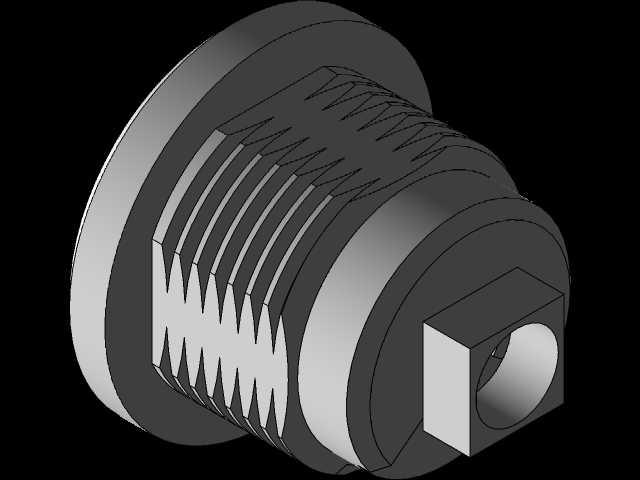

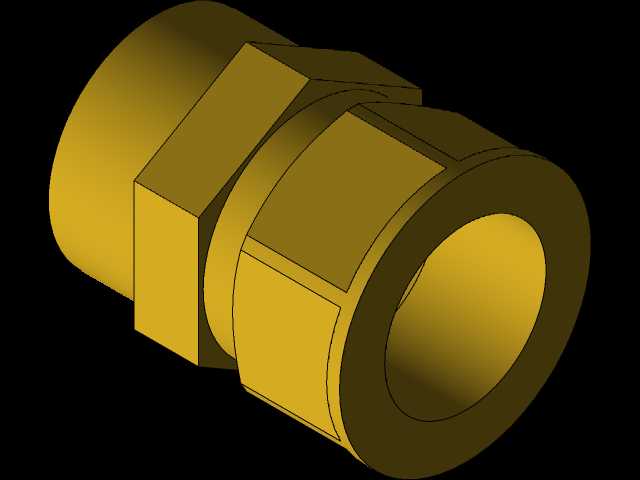

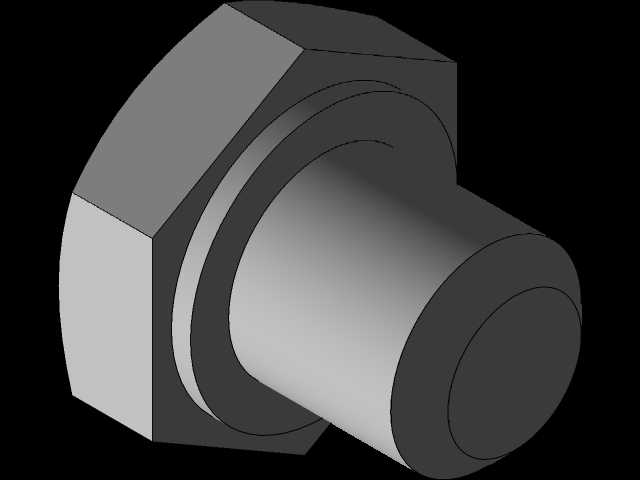

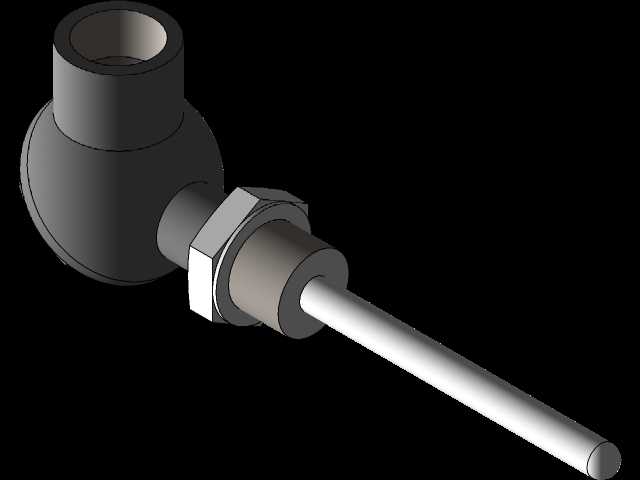

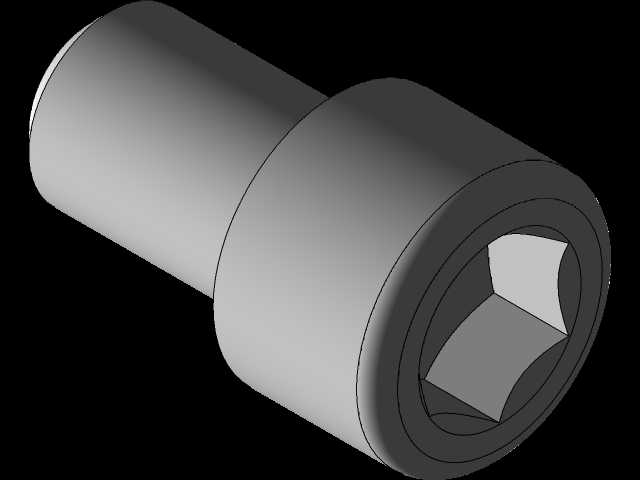

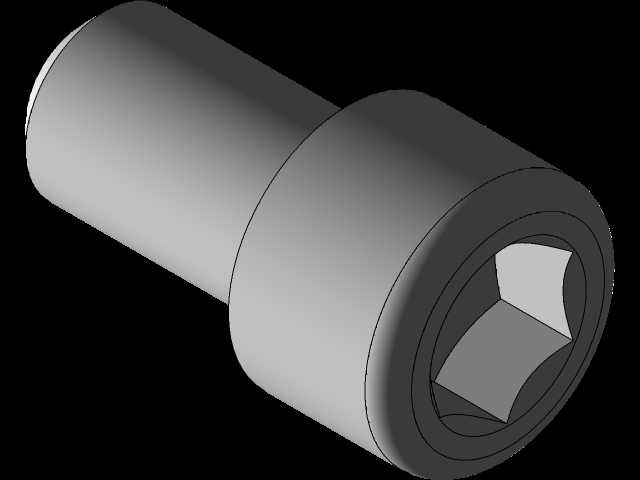

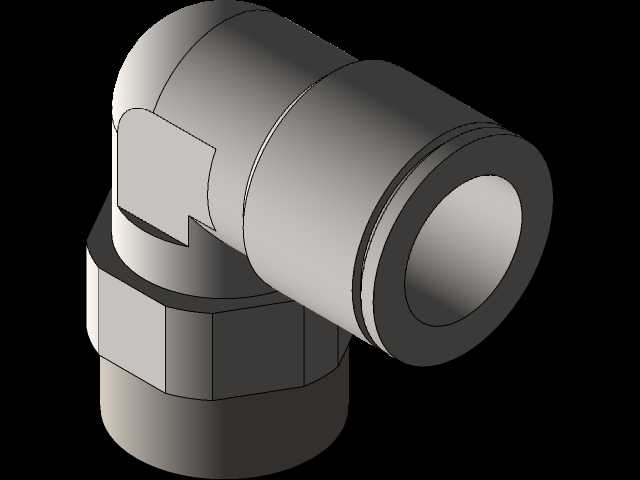

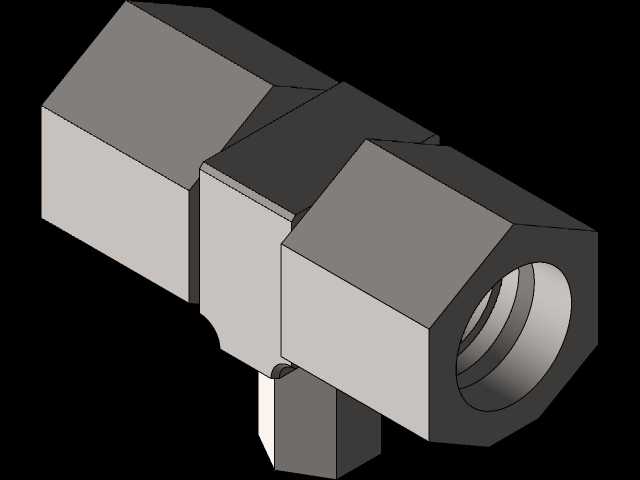

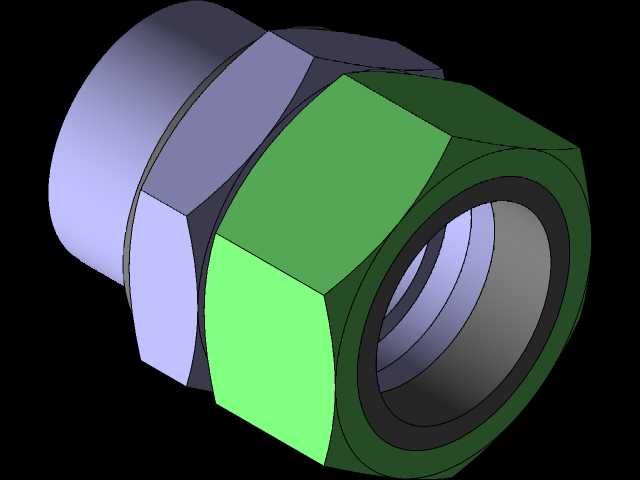

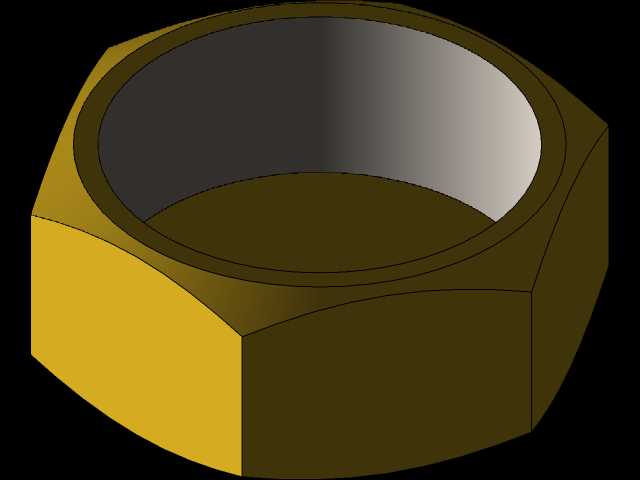

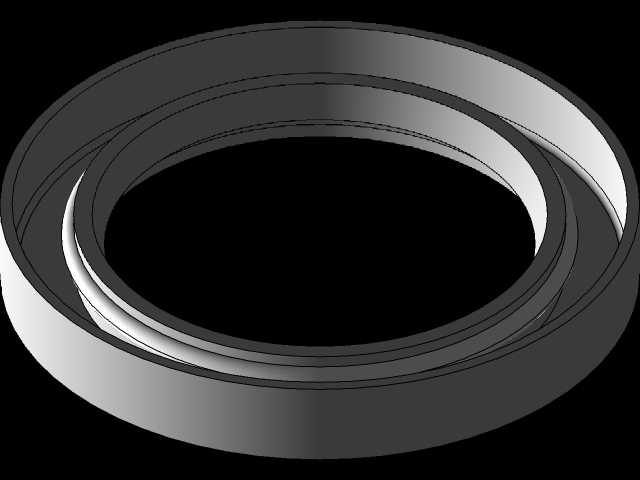

在液压与气动管路布设场景中，这类卡套式锁紧接头是管路连接环节的核心基础零件，主要承担硬质金属管路的对接固定、介质密封功能，常见于机床液压站、工业自动化设备气路、工程机械液压回路的现场装配环节。从结构设计逻辑来看，接头采用三段式同轴布局，一端为外螺纹插入端，用于对接阀块、油路块的内螺纹接口，中间段设置六角拧转面，适配标准开口扳手的拧转力矩施加需求，另一端为卡套锁紧端，内置弹性卡套与密封锥面，当外侧锁紧螺母旋紧时，会挤压卡套产生径向形变，均匀咬合插入的硬质金属油管外壁，同时锥面贴合形成线密封结构，无需额外缠绕生料带或加装密封垫片即可承受中高压工况下的介质压力。设计过程中重点控制了各段同轴度公差，外螺纹轴线与锁紧端内锥面的同轴度控制在0.02mm以内，避免安装后出现管路偏斜、应力集中的问题；六角拧转面的对边尺寸严格遵循标准紧固件的尺寸规范，适配市面上常规规格的呆扳手、套筒工具，现场装配无需定制专用工装。安装边界方面，接头拧入阀块端的螺纹有效旋合长度经过校核，既保证足够的连接强度，又避免旋入过长顶坏阀块内部油道；锁紧端的螺母最大旋合行程预留了足够的卡套形变余量，适配不同壁厚的冷拔硬管安装需求，当油管插入到位后，旋紧螺母1又1/4圈即可达到额定密封压力，无需反复调整拧转角度。外形上，接头整体采用回转体加六角工艺面的结构，没有多余的突出结构，在密集排布的阀组上安装时不会和相邻接头产生干涉，外表面的棱角均做了0.2mm的倒角处理，避免装配过程中划伤操作人员手套或管路外壁。这类接头的核心优势在于可反复拆装而不降低密封性能，设备维护时拆卸管路后重新旋紧即可恢复密封效果，相比焊接式管路接头，无需现场焊接作业，降低了管路安装的动火作业要求，也避免了焊渣进入管路造成阀组卡滞的风险，在中小管径的中高压液压、气动回路中应用十分广泛。
