弯管式多安装位管路连接固定支架

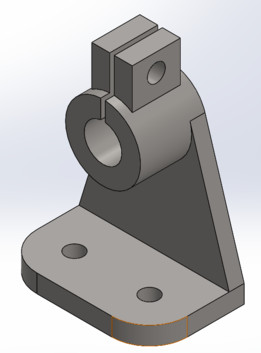

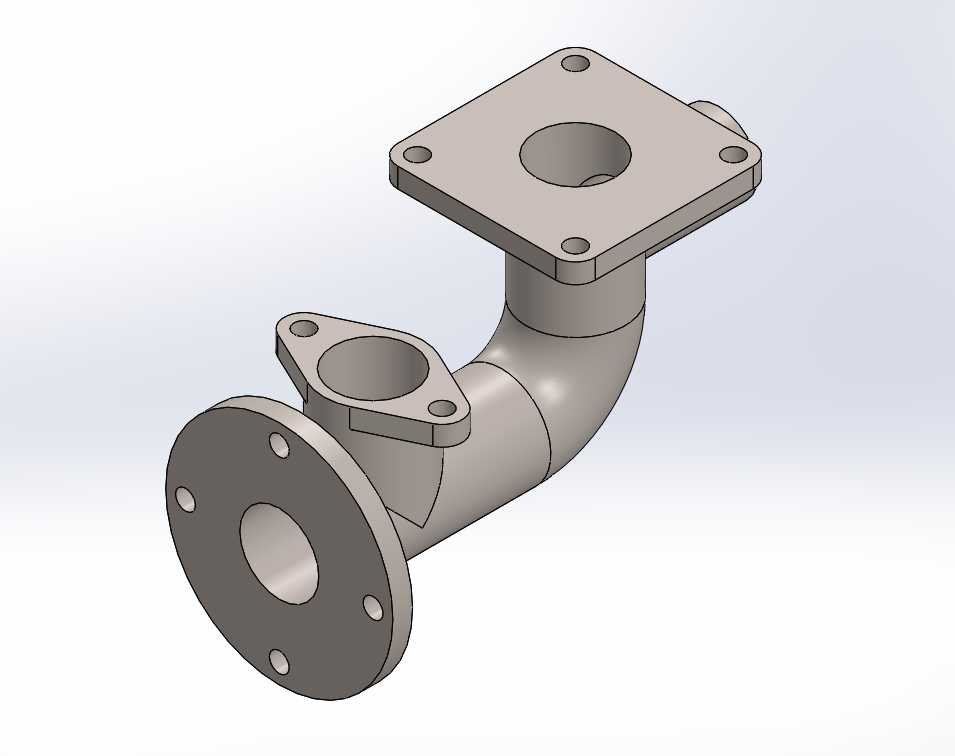

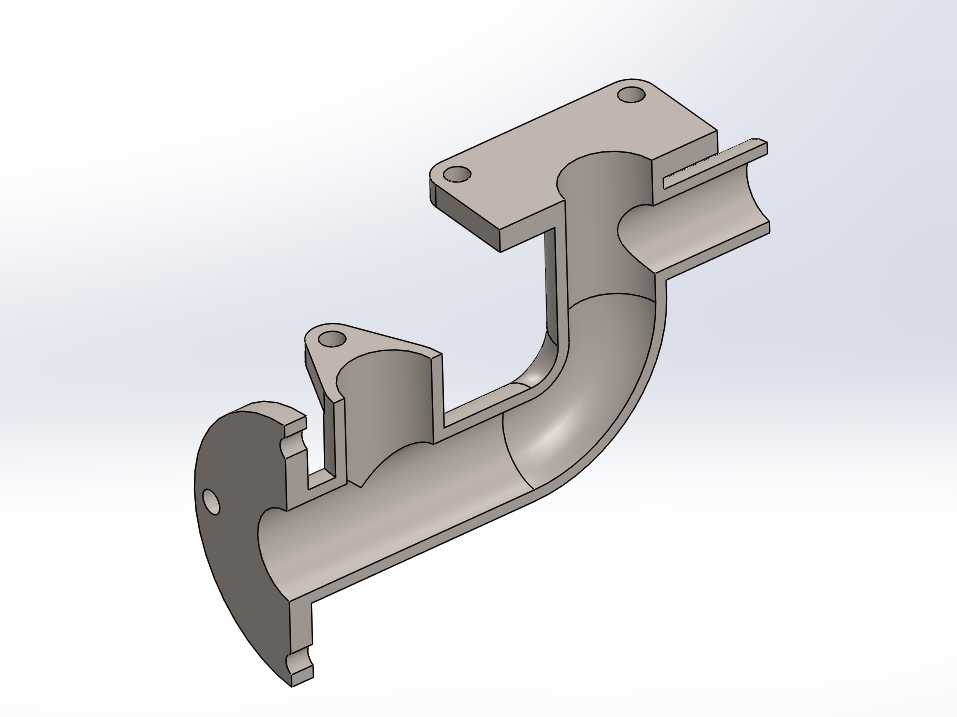

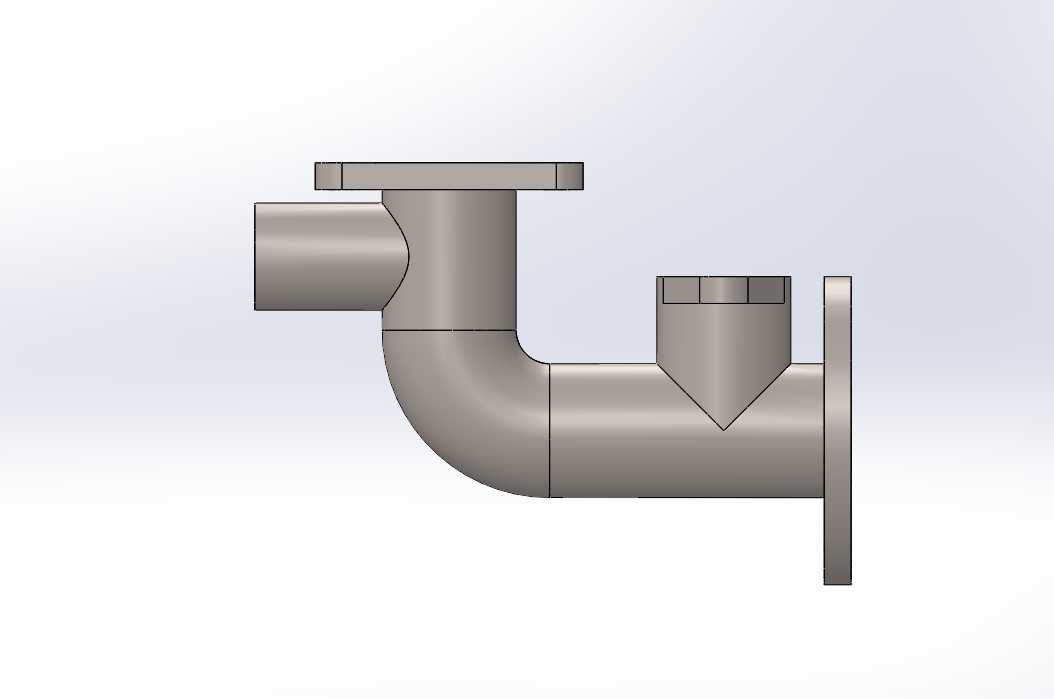

该构件属于管路系统配套的连接固定类零件，主要应用在流体输送管线的布设场景中，可同时实现弯管段的走向引导、相邻管路的对接定位以及整体结构与设备基体的刚性连接，常见于工业流体设备、小型动力装置的气路、油路布设环节，解决管线转弯处缺乏有效支撑、对接位置易偏移的问题。从结构设计来看，主体采用一体化弯管流道构型，流道内壁做顺滑圆弧过渡，避免流体流经转弯处时产生过大压损或紊流，流道两端分别设置适配对接的卡接定位结构，可直接与同管径的管路端头嵌合，减少额外连接件的使用，降低装配复杂度。构件上共设置三处独立安装平面，分别位于弯管上端的水平固定板、中部侧伸的三角支撑耳板、下端的圆形端接法兰处，每处安装面都预制了对应规格的安装孔位，其中上端固定板的两个安装孔用于与设备上层基体锁紧，中部三角耳板的单孔用于侧向辅助定位，抵消管路运行时产生的径向振动，下端圆形法兰的单孔用于与对接管路的法兰片同轴定位，三处安装位形成三角稳定支撑结构，即使在管线存在小幅振动的工况下，也能保证连接位置不发生错位。设计过程中优先考虑了安装边界的适配性，整体外轮廓没有超出安装面的外凸尖锐结构，所有棱边都做了小圆角处理，避免装配时与周边管线、构件发生干涉，弯管的弯曲半径参考常规低压流体管路的设计规范取值，既保证流道顺畅，也控制了整体占用空间，适合在设备内部紧凑的安装空间内使用。结构壁厚根据不同部位的受力情况做了差异化设计，流道主体部分采用均匀壁厚保证流体输送的可靠性，安装面位置做了局部加厚处理，提升锁紧时的结构强度，避免螺栓压紧时出现安装面变形的问题。
