气动控制用顶杆式空气推动阀结构

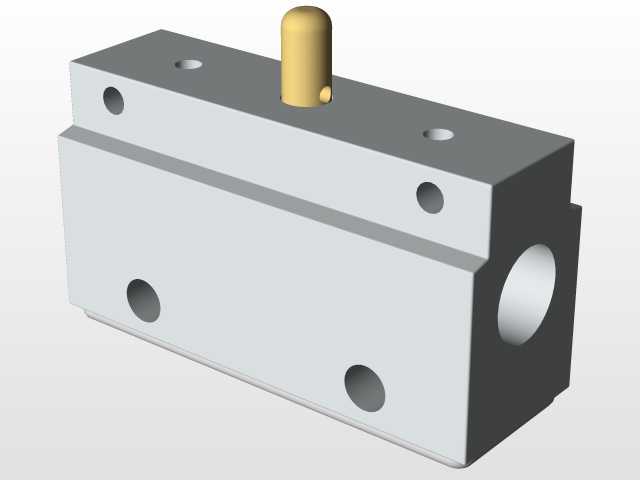

这款顶杆触发式空气推动阀，多用于轻工自动化生产线、小型气动工装夹具的气路通断控制场景，在小件分拣工位、半自动压合工装的气路逻辑里，常作为机控触发元件替代手动阀，减少操作人员的手动操作频次，适配行程触发的气路切换需求。阀体采用分体式块型结构设计，主体分为上下两层叠合结构，上层为触发机构安装腔，下层为气路通断腔室，整体采用长方体构型，所有安装孔位均沿阀体对称面分布，方便在安装板上直接定位固定，不需要额外设计转接支架。阀体侧面预留的横向通孔为气路进出接口，可直接对接快插式气动接头，不需要额外加工连接螺纹，适配常规6mm、8mm外径的气动软管，能直接接入常规0.4-0.8MPa的工厂压缩空气气路系统。顶部突出的圆柱形顶杆为触发执行端，顶杆侧方的小凸点为行程限位结构，避免顶杆受外力按压时过度下行损坏内部密封件，顶杆的触发行程控制在3-5mm区间，既保证触发时的气路通断响应速度，也能降低长期往复动作的密封磨损速率。阀体上分布的多个沉孔为安装固定孔，孔位间距遵循常规气动元件的安装尺寸规范，可直接固定在厚度5mm以上的安装平板上，安装时不需要在阀体背面预留避让空间，整体安装边界规整，没有外凸的不规则结构，在紧凑的工装布局里也能灵活排布位置。设计时优先考虑了元件的维护便捷性，上下层阀体采用直连定位结构，密封件采用常规通用规格的O型圈，后期维护更换密封件时不需要定制特殊配件，可直接采购标准密封件完成替换。内部气路采用直通式流道设计，气路通断时的压损控制在5%以内，不会因为阀体内流道弯折造成供气压力不足，适配小流量气缸、真空发生器这类终端气动元件的供气需求，在频繁触发的工况下，内部密封结构的往复寿命能满足生产线单班次连续作业的使用要求，不需要频繁拆检维护。
